Cách lắp biến tần năng lượng mặt trời ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ của toàn bộ hệ thống điện mặt trời. Lắp đặt đúng kỹ thuật giúp tối ưu quá trình chuyển đổi điện DC sang AC, giảm tổn thất điện năng và hạn chế sự cố trong quá trình vận hành. Nắm rõ quy trình và nguyên tắc đấu nối sẽ giúp hệ thống hoạt động ổn định, bền bỉ trên 15 năm và khai thác tối đa hiệu quả nguồn năng lượng sạch.
Tại sao cần đấu nối biến tần đúng kỹ thuật?
Đấu nối biến tần đúng kỹ thuật là yếu tố bắt buộc để hệ thống điện mặt trời vận hành an toàn, ổn định và đạt hiệu suất tối ưu. Nếu thực hiện sai, không chỉ làm giảm hiệu quả chuyển đổi điện năng mà còn tiềm ẩn nhiều rủi ro nghiêm trọng:
- Triệt tiêu nguy cơ hỏa hoạn: Điện mặt trời áp mái thường có điện áp DC rất cao (lên đến 600V – 1000V). Nếu các đầu nối không được bấm chặt hoặc đấu sai cực tính, hiện tượng hồ quang điện sẽ phát sinh, tạo ra nguồn nhiệt cực lớn gây cháy nổ tủ điện ngay lập tức.
- Đảm bảo tính ổn định của linh kiện bán dẫn: Các bo mạch điện tử bên trong biến tần rất dễ bị “đánh thủng” nếu dòng điện AC từ lưới xông ngược vào đầu DC do thiếu các thiết bị bảo vệ hoặc đấu nối sai quy trình.
- Tối ưu hiệu suất hệ thống: Kết nối đúng giúp biến tần hoạt động trong dải điện áp chuẩn, giảm tổn thất và khai thác tối đa công suất từ tấm pin.
- Tối ưu hóa dòng chảy năng lượng: Đấu nối đúng kỹ thuật với tiết diện dây dẫn phù hợp giúp giảm thiểu sụt áp, đảm bảo toàn bộ điện năng thu hoạch được từ mái nhà được chuyển đổi và sử dụng tối đa, rút ngắn thời gian hoàn vốn cho chủ đầu tư.
- Vận hành ổn định lâu dài: Hệ thống được lắp đúng chuẩn sẽ hạn chế lỗi, ít phải bảo trì và hoạt động bền bỉ hơn.
Dụng cụ cần chuẩn bị khi lắp biến tần năng lượng mặt trời
Để lắp biến tần năng lượng mặt trời đúng kỹ thuật, việc chuẩn bị đầy đủ dụng cụ là bước không thể bỏ qua. Dụng cụ phù hợp giúp quá trình đấu nối chính xác, tiết kiệm thời gian và hạn chế sai sót trong thi công. Đồng thời, đây cũng là yếu tố quan trọng đảm bảo an toàn cho người lắp đặt và độ bền của toàn bộ hệ thống.

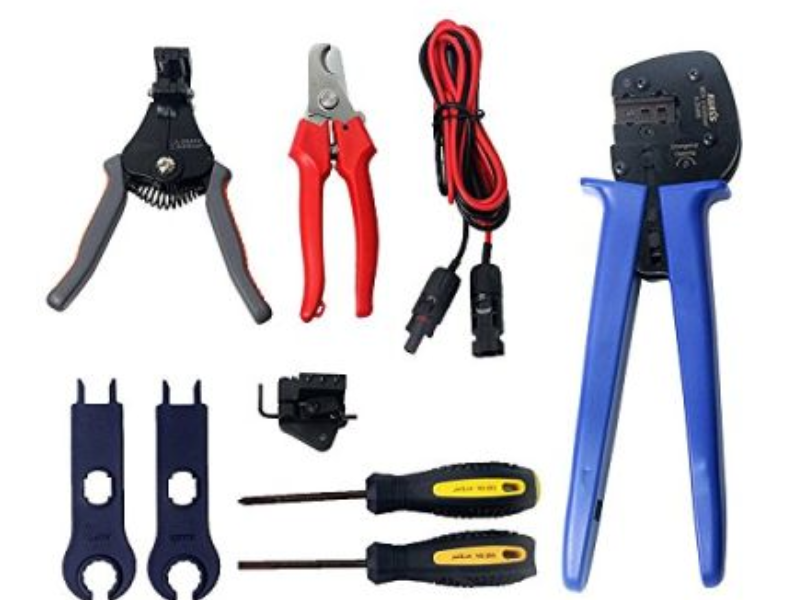

- Thiết bị đo kiểm: Đồng hồ vạn năng (Multimeter) có dải đo tối thiểu 1000V DC để kiểm tra điện áp các chuỗi pin mặt trời.
- Dụng cụ bấm tiếp điểm: Kìm bấm đầu nối MC4 chuyên dụng cho dây DC và kìm thủy lực để bấm đầu cos cho dây động lực AC. Việc sử dụng kìm cắt thông thường để ép đầu cos là nguyên nhân hàng đầu dẫn đến move điện và phát nhiệt.
- Dụng cụ lắp đặt cơ khí: Máy khoan cầm tay, bộ lục giác, tua vít cách điện, thước thủy (để đảm bảo máy được treo cân bằng tuyệt đối).
- Vật tư phụ trợ: Dây cáp DC chuyên dụng (thường là cáp 4.0mm2 hoặc 6.0mm2), ống gen chịu nhiệt, băng keo điện và tủ điện bảo vệ tích hợp chống sét lan truyền.

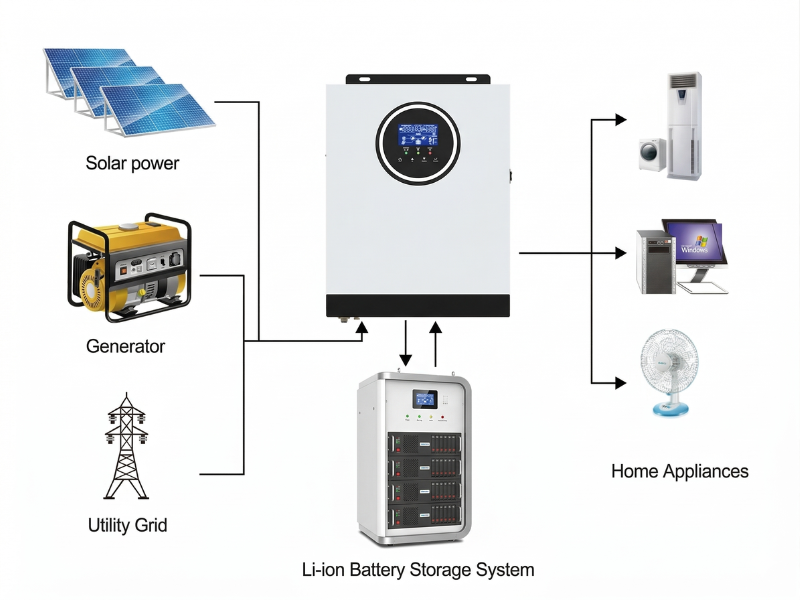

Hướng dẫn cách lắp biến tần năng lượng mặt trời chi tiết
Cách lắp biến tần năng lượng mặt trời phải tuân thủ đúng trình tự kỹ thuật để hệ thống hoạt động ổn định và tránh rủi ro ngay từ đầu. Chỉ cần sai một bước trong đấu nối hoặc cài đặt, hiệu suất có thể giảm đáng kể, thậm chí gây lỗi toàn hệ thống. Dưới đây là quy trình lắp đặt chi tiết, bám sát thực tế thi công:
Bước 1: Chọn vị trí và lắp đặt cố định

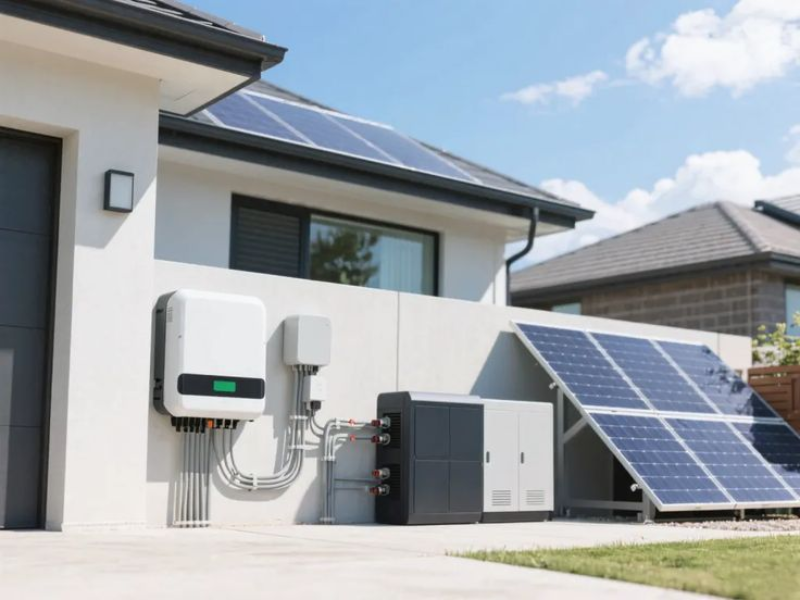

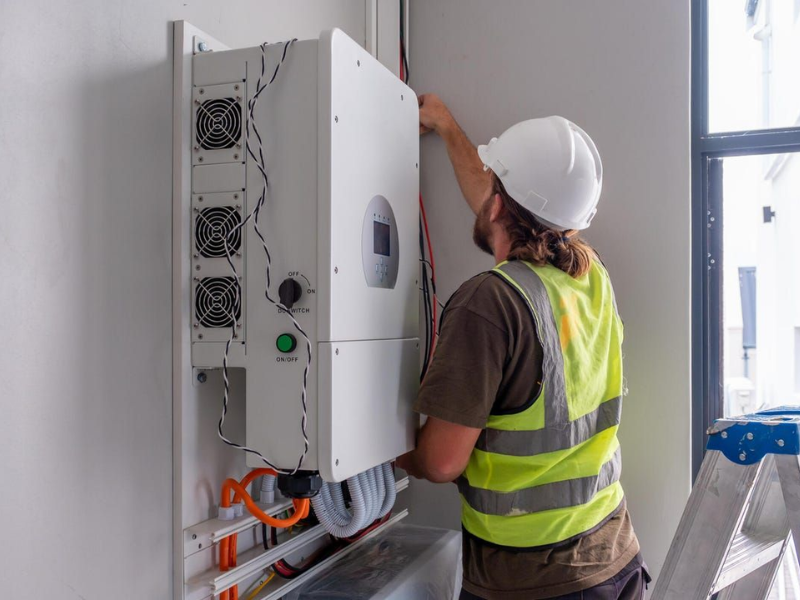

Vị trí lắp đặt quyết định đến khả năng giải nhiệt của thiết bị.
- Môi trường: Nên chọn nơi thoáng mát, khô ráo, tránh ánh nắng trực tiếp và nước mưa hắt vào. Mặc dù biến tần hiện nay thường có chuẩn IP65, nhưng việc lắp đặt dưới mái che sẽ giúp tăng tuổi thọ linh kiện đáng kể.
- Khoảng cách giải nhiệt: Biến tần tỏa nhiệt rất lớn khi hoạt động đầy tải. Hãy đảm bảo khoảng cách với tường hoặc các vật cản xung quanh tối thiểu 30-50cm để không khí đối lưu tốt.
- Độ cao: Treo máy ở độ cao ngang tầm mắt (khoảng 1.5m) để dễ dàng thao tác vận hành và theo dõi các thông báo trên màn hình hiển thị.
Bước 2: Đấu nối phía DC (Nguồn cấp từ tấm pin)
Đây là giai đoạn quan trọng và tiềm ẩn nhiều nguy hiểm nhất.
- Kiểm tra cực tính: Trước khi cắm vào máy, hãy dùng đồng hồ vạn năng để xác định chính xác dây Dương (+) và dây Âm (-). Việc đấu ngược cực tính có thể gây hỏng bo mạch ngay khi bật nguồn.
- Bấm đầu nối: Sử dụng kìm chuyên dụng để bấm đầu MC4. Khi cắm vào cổng PV trên biến tần, bạn phải nghe tiếng “tạch” rõ ràng để đảm bảo đầu nối đã khớp và kín nước hoàn toàn.
- Nguyên tắc an toàn: Luôn tắt công tắc DC trên máy và Aptomat DC trước khi thực hiện kết nối dây dẫn.
Bước 3: Đấu nối phía AC (Kết nối lưới điện và tải)
Giai đoạn này liên quan đến việc đồng bộ năng lượng sạch với điện lưới quốc gia.
- Xác định dây dẫn: Phải phân biệt rõ dây Pha (L), dây Trung tính (N) và dây Tiếp địa (PE).
- Siết chặt tiếp điểm: Các đầu dây AC tại cầu đấu phải được siết thật chặt. Tiếp điểm lỏng lẻo sẽ gây phát nhiệt, làm nóng chảy lớp vỏ nhựa và dẫn đến chập cháy tủ điện AC.
- Hệ thống tiếp địa: Đây là tiêu chuẩn bắt buộc không thể bỏ qua. Dây tiếp địa phải được nối từ vỏ máy xuống bãi cọc tiếp địa chuẩn để triệt tiêu dòng rò và giúp các thiết bị chống sét hoạt động hiệu quả khi có xung sét.
Bước 4: Cấu hình thông số và cài đặt biến tần (Commissioning)
Sau khi hoàn tất kết nối vật lý, biến tần cần được “đánh thức” và thiết lập các thông số thuật toán để hiểu hệ thống.
- Cập nhật Firmware: Kiểm tra và nâng cấp phiên bản phần mềm mới nhất từ nhà sản xuất để tối ưu hóa hiệu suất sạc MPPT và sửa các lỗi hệ thống nếu có.
- Kết nối giám sát: Khởi động biến tần, sử dụng ứng dụng chuyên dụng của hãng (như SolarGo, FusionSolar, hay Deye Cloud) trên điện thoại để kết nối với máy qua Wifi/Bluetooth.
- Thiết lập mã lưới (Grid Code): Chọn đúng tiêu chuẩn lưới điện của Việt Nam hoặc quốc gia sở tại để Inverter đồng bộ tần số (50Hz) và điện áp (220V/380V).
- Cấu hình lưu trữ (Nếu có): Thiết lập loại pin lưu trữ (Lithium hoặc Lead-acid), dung lượng pin, dòng sạc/xả tối đa và các mốc ưu tiên sử dụng năng lượng (ưu tiên tải, ưu tiên sạc pin, hay bán điện lưới).
Bước 5: Kiểm tra và vận hành thử (System Testing)
Đây là bước cuối cùng để xác nhận toàn bộ hệ thống đã sẵn sàng hoạt động ổn định lâu dài.
- Đo kiểm thông số thực tế: Sử dụng đồng hồ đo ampe kìm để kiểm tra dòng điện sạc từ pin mặt trời và dòng điện AC cấp ra tải. Đảm bảo các con số thực tế khớp với thông tin hiển thị trên App.
- Kiểm tra rò điện: Sử dụng bút thử điện hoặc đồng hồ đo kiểm tra vỏ máy và các điểm kết nối để chắc chắn hệ thống tiếp địa hoạt động tốt, không có hiện tượng rò rỉ điện gây nguy hiểm.
- Vận hành thử các kịch bản: Thử ngắt điện lưới (đối với hệ Hybrid/Off-grid) để kiểm tra khả năng chuyển mạch dự phòng của biến tần. Quan sát xem máy có phát ra tiếng kêu bất thường hoặc quá nhiệt trong 15-30 phút đầu tiên hay không.
- Bàn giao: Sau khi hệ thống vận hành ổn định, tiến hành khóa các tủ điện bảo vệ và hướng dẫn khách hàng cách theo dõi hiệu suất hằng ngày qua ứng dụng di động.
Những lưu ý khi lắp biến tần năng lượng mặt trời
Lắp đặt biến tần năng lượng mặt trời không chỉ cần đúng quy trình mà còn phải tuân thủ các nguyên tắc kỹ thuật quan trọng để tránh rủi ro và đảm bảo hiệu quả lâu dài. Một số sai sót nhỏ trong quá trình thi công có thể ảnh hưởng trực tiếp đến toàn bộ hệ thống. Để thiết bị hoạt động bền bỉ trên 15 năm, kỹ thuật viên và chủ đầu tư cần đặc biệt lưu ý:
- Tuyệt đối không đấu nối khi có điện: Luôn ngắt toàn bộ nguồn cấp (công tắc DC, CB AC) trước khi chạm vào bất kỳ đầu dây nào.
- Đảm bảo điện áp đầu vào phù hợp: Kiểm tra điện áp từ tấm pin nằm trong dải cho phép của biến tần, tránh quá áp.
- Đấu đúng cực DC: Sai cực (+/-) có thể gây hỏng biến tần ngay lập tức.
- Tản nhiệt là ưu tiên số 1: Không lắp biến tần trong tủ kín không có quạt thông gió. Nhiệt độ cao sẽ làm biến tần tự giảm công suất (Derating) để bảo vệ mạch, gây lãng phí năng lượng thu hoạch.
- Tiếp địa là lá chắn cuối cùng: Một hệ thống điện mặt trời không có tiếp địa chuẩn sẽ thường xuyên gặp lỗi dòng rò (Isolation Fault) và cực kỳ nguy hiểm cho người sử dụng.
- Lắp thiết bị bảo vệ: CB, chống sét lan truyền (SPD) giúp bảo vệ hệ thống trước sự cố điện.
- Kiểm tra kỹ trước khi vận hành: Đảm bảo tất cả kết nối chắc chắn, đúng sơ đồ trước khi đóng điện.
