Cách lắp pin năng lượng mặt trời là thông tin được nhiều gia đình và doanh nghiệp quan tâm khi muốn đầu tư hệ thống điện mặt trời để tiết kiệm chi phí điện năng. Tuy nhiên, việc lắp đặt không chỉ đơn giản là gắn các tấm pin lên mái nhà mà còn cần hiểu rõ quy trình lắp đặt, các thiết bị trong hệ thống và cách đấu nối điện đúng kỹ thuật. Hiểu rõ cách lắp pin năng lượng mặt trời sẽ giúp bạn lựa chọn đúng thiết bị, tối ưu hiệu suất hệ thống và đảm bảo vận hành ổn định trong thời gian dài.
Lợi ích khi chọn năng lượng mặt trời cho mái nhà
Trước khi tìm hiểu cách lắp pin năng lượng mặt trời, chủ nhà nên cân nhắc những giá trị thực tế mà hệ thống điện mặt trời mang lại. Việc này giúp quyết định đầu tư chính xác, phù hợp với nhu cầu và điều kiện từng công trình.
- Tiết kiệm chi phí điện hằng tháng: Pin mặt trời tạo nguồn điện tự nhiên ổn định, giảm đáng kể hóa đơn điện – đặc biệt với gia đình sử dụng điện nhiều.
- Hoàn vốn nhanh, lợi ích lâu dài: Chi phí đầu tư ban đầu thường hoàn lại sau 5–7 năm. Tuổi thọ pin lên đến 25–30 năm, cung cấp điện “miễn phí” dài hạn.
- Giảm phụ thuộc lưới điện: Khi nhu cầu tăng cao hoặc mất điện đột ngột, hệ thống vẫn duy trì hoạt động – đặc biệt khi kết hợp pin lưu trữ.
- Tăng giá trị bất động sản: Ngôi nhà lắp điện mặt trời thể hiện phong cách hiện đại, tiết kiệm và thân thiện môi trường, giúp gia tăng giá trị khi bán lại.
- Hưởng ưu đãi từ Nhà nước và nhà cung ứng: Một số thời điểm có hỗ trợ giá hoặc chiết khấu lắp đặt, tối ưu hóa chi phí đầu tư.
- Bảo vệ môi trường: Một hệ thống 5kWp có thể giảm hàng tấn CO₂ mỗi năm, góp phần giảm ô nhiễm và hiệu ứng nhà kính.
Việc hiểu rõ các lợi ích này là bước nền tảng quan trọng trước khi tìm hiểu chi tiết cách lắp pin năng lượng mặt trời, đảm bảo quyết định đầu tư vừa kinh tế vừa bền vững.

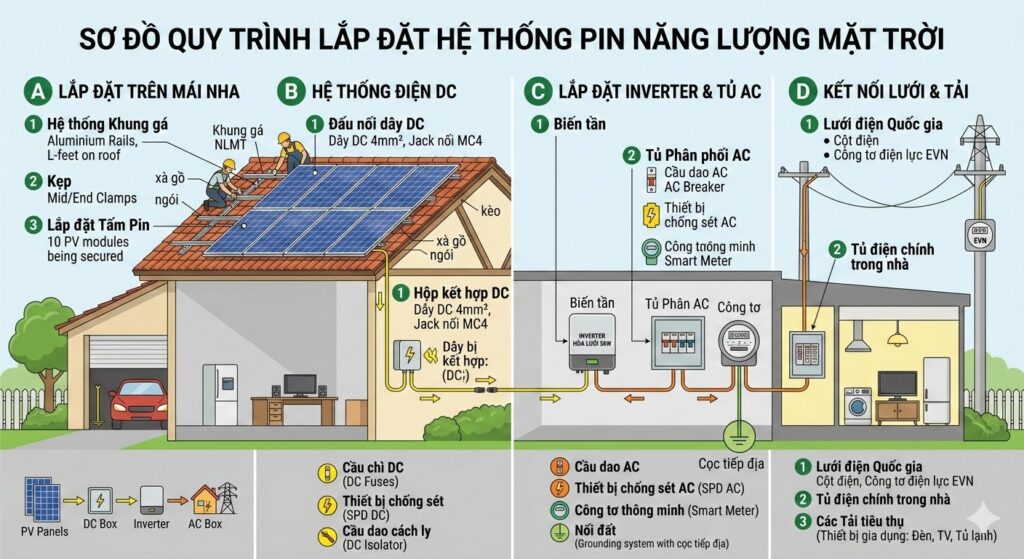

Sơ đồ lắp đặt pin năng lượng mặt trời
Sơ đồ lắp đặt pin năng lượng mặt trời giúp người dùng dễ dàng hình dung cách các thiết bị trong hệ thống điện mặt trời được kết nối và hoạt động với nhau. Trong một hệ thống tiêu chuẩn, điện năng sẽ được tạo ra từ tấm pin năng lượng mặt trời, sau đó truyền qua hệ thống dây dẫn và đi vào biến tần (inverter) để chuyển đổi từ dòng điện một chiều (DC) sang dòng điện xoay chiều (AC) sử dụng cho các thiết bị điện trong nhà.
Tùy vào từng loại hệ thống, điện năng có thể được sử dụng trực tiếp, hòa vào lưới điện hoặc lưu trữ trong pin lưu trữ để dùng khi cần thiết. Dưới đây là sơ đồ lắp đặt:
Hướng dẫn chi tiết cách lắp pin năng lượng mặt trời đạt chuẩn kỹ thuật
Quy trình lắp pin năng lượng mặt trời thường được thực hiện theo một số bước kỹ thuật nhằm đảm bảo hệ thống hoạt động an toàn, ổn định và đạt hiệu suất phát điện cao. Dưới đây là các bước cơ bản trong quy trình lắp đặt hệ thống điện mặt trời phổ biến hiện nay
Bước 1. Khảo sát vị trí lắp đặt
Trước khi lắp pin năng lượng mặt trời, cần tiến hành khảo sát vị trí lắp đặt để xác định điều kiện phù hợp. Kỹ thuật viên sẽ kiểm tra diện tích mái nhà, độ chịu tải của mái, hướng mái và mức độ che bóng từ cây cối hoặc các công trình xung quanh.
Tính toán lực nâng gió để tránh nhổ bật tấm pin.
Xác định hướng và góc nghiêng phù hợp:
- Miền Bắc: 15–20° để tối ưu bức xạ theo mùa.
- Miền Trung & Nam: 10–15° do bức xạ quanh năm ổn định.
- Hướng tốt nhất: Nam; nếu không khả thi, chọn Đông Nam hoặc Tây Nam và tính toán suy hao công suất.
Loại bỏ vật cản và che bóng: Bồn nước, ống thông gió, cây xanh hay nhà cao tầng đều có thể làm giảm hiệu suất toàn bộ chuỗi pin.
Đảm bảo kết cấu chịu gió bão:
- Kiểm định mái chịu tải trọng.
- Bulong, liên kết đạt lực siết chuẩn.
Bước 2. Lắp đặt khung giá đỡ
Hệ giá đỡ là khung xương hỗ trợ toàn bộ hệ thống. Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ và duy trì hiệu suất vận hành. Khung giá đỡ cần được cố định chắc chắn vào mái nhà hoặc nền móng, đồng thời thiết kế độ nghiêng phù hợp để tối ưu góc nhận ánh sáng mặt trời. Việc lắp đặt khung đúng kỹ thuật giúp hệ thống chịu được tác động của gió, mưa và các điều kiện thời tiết khắc nghiệt. Đảm bảo một số yêu cầu sau:
- Tính giãn nở nhiệt: Nhôm và kính giãn nở khác nhau theo mùa. Không tính khe giãn nở sẽ dẫn đến nứt vi mô, cong vênh khung và giảm tuổi thọ cell. Vị trí kẹp phải chính xác, hạn chế siết quá chặt.
- Chất liệu và xử lý: Sử dụng nhôm định hình 6005-T5 hoặc 6063-T6, xử lý anodizing để chống ăn mòn và tăng cường chịu lực.
- Khoảng cách giữa các tấm pin: Đảm bảo đối lưu không khí tốt, giảm nhiệt và suy hao công suất; thuận tiện cho vệ sinh và bảo trì.

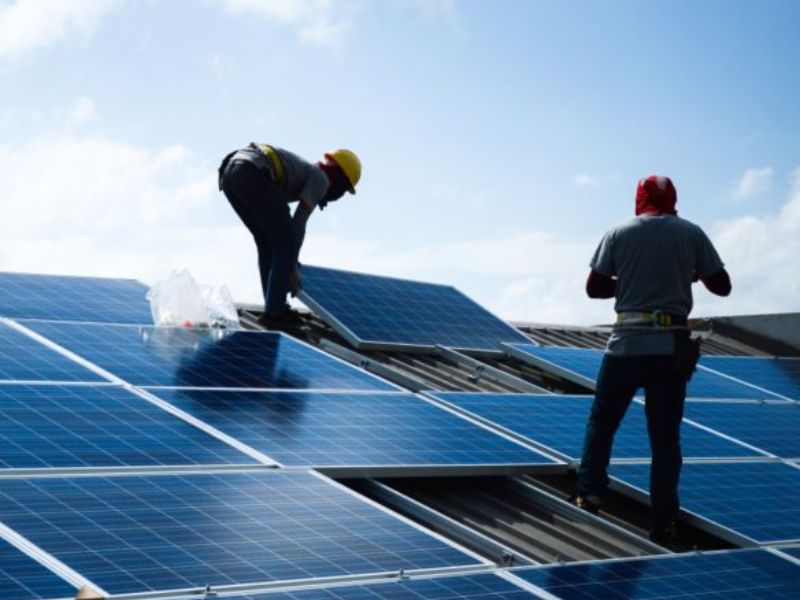

Bước 3. Lắp đặt tấm pin năng lượng mặt trời
Sau khi khung giá đỡ được hoàn thiện, các tấm pin năng lượng mặt trời sẽ được đặt lên khung và cố định bằng các kẹp chuyên dụng. Khi lắp pin cần đảm bảo khoảng cách hợp lý giữa các tấm để tăng khả năng tản nhiệt và thuận tiện cho việc bảo trì sau này.
Ngoài ra, cần chú ý hướng lắp đặt của tấm pin để tối đa hóa lượng ánh sáng nhận được trong ngày. Việc bố trí đúng vị trí giúp hệ thống đạt hiệu suất phát điện cao và ổn định hơn.
Bước 4: Đi dây và hoàn thiện hệ thống
Sau khi lắp đặt các tấm pin, bước tiếp theo là đấu nối hệ thống dây điện giữa các tấm pin và thiết bị trong hệ thống. Các tấm pin sẽ được kết nối với nhau theo dạng nối tiếp hoặc song song tùy theo thiết kế hệ thống để tạo ra mức điện áp phù hợp.
- Chống nước – chống UV cho dây DC/AC: Dây DC cần đạt chuẩn chịu tia UV và nhiệt cao; đầu nối đạt IP67 để chống nước – bụi, phù hợp khí hậu mưa nhiều Việt Nam.
- Tiết diện dây, chống sét và chống rò: Tính toán tiết diện theo dòng ngắn mạch và chiều dài dây để giảm suy hao; trang bị cầu chì DC, tiếp địa đúng chuẩn và thiết bị chống sét lan truyền (SPD).
- Công tắc ngắt mạch DC/AC (Disconnect Switch): Cho phép tách hệ thống nhanh khi bảo trì và giảm nguy cơ cháy nổ; hạng mục này thường bị bỏ qua ở các đơn vị giá rẻ nhưng lại rất quan trọng.

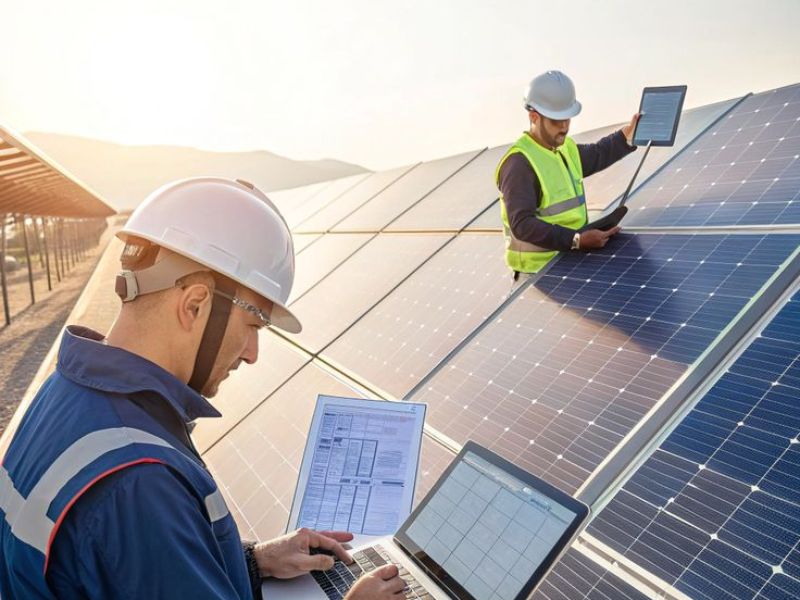

Bước 5: Kiểm tra và vận hành hệ thống
Sau khi hoàn tất quá trình lắp đặt và đấu nối, toàn bộ hệ thống sẽ được kiểm tra để đảm bảo các thiết bị hoạt động đúng thông số kỹ thuật. Kỹ thuật viên sẽ kiểm tra điện áp, dòng điện, khả năng kết nối của inverter và hiệu suất phát điện của các tấm pin.
Khi mọi thông số đạt tiêu chuẩn, hệ thống điện mặt trời sẽ được đưa vào vận hành chính thức. Việc kiểm tra kỹ lưỡng trước khi vận hành giúp đảm bảo an toàn điện và tối ưu hiệu suất của hệ thống trong quá trình sử dụng lâu dài.
Những lưu ý quan trọng khi lắp pin năng lượng mặt trời trên mái tôn
Lắp pin năng lượng mặt trời trên mái tôn là giải pháp được nhiều gia đình lựa chọn nhờ trọng lượng nhẹ và thi công nhanh. Tuy nhiên, để đảm bảo hiệu suất tối đa, tuổi thọ tấm pin và độ bền mái tôn, cần thực hiện đúng kỹ thuật và tuân thủ các tiêu chuẩn an toàn.
Điểm cần lưu ý:
- Đánh giá chất lượng mái tôn trước khi lắp: Kiểm tra độ bền, độ dốc và khả năng chịu tải của mái; xác định các khu vực dễ ăn mòn để gia cố kịp thời.
- Chọn giá đỡ chuyên dụng: Sử dụng khung nhôm định hình chống oxy hóa, phù hợp với từng loại sóng tôn, hạn chế khoan cắt gây dột.
- Đặt góc nghiêng tối ưu: Điều chỉnh từ 10–15 độ theo hướng nắng của từng vùng Bắc – Trung – Nam để tấm pin nhận ánh sáng trực tiếp, hạn chế bóng mờ.
- Bảo đảm khoảng cách thông gió: Duy trì khoảng hở giữa pin và mái tôn giúp tản nhiệt, tăng hiệu suất và tuổi thọ thiết bị.
- Chống thấm và chống rỉ hiệu quả: Bịt kín vị trí neo bằng keo chuyên dụng, ngăn nước thấm và oxi hóa mái tôn.
- Đi dây gọn gàng, an toàn: Cố định dây chắc chắn, tránh tiếp xúc trực tiếp với mái nóng, ngăn chuột cắn và rung lắc do gió.
- Tuân thủ an toàn điện: Lắp tiếp địa chuẩn, chống sét và trang bị ngắt điện nhanh, giảm nguy cơ cháy nổ khi có sự cố.
5 sai lầm thường gặp khi lắp pin năng lượng mặt trời
Mặc dù hệ thống điện mặt trời có cấu tạo khá rõ ràng, nhưng nếu lắp đặt không đúng kỹ thuật hoặc lựa chọn thiết bị không phù hợp, hiệu suất phát điện có thể bị giảm đáng kể. Dưới đây là 5 sai lầm phổ biến khi lắp pin năng lượng mặt trời mà người dùng cần lưu ý:
Lắp pin không đúng hướng hoặc góc nghiêng
Hướng và góc nghiêng của tấm pin ảnh hưởng trực tiếp đến khả năng hấp thụ ánh sáng mặt trời. Nếu lắp pin sai hướng hoặc góc nghiêng không phù hợp, lượng bức xạ nhận được sẽ giảm, từ đó làm giảm sản lượng điện tạo ra. Thông thường, tại Việt Nam các tấm pin nên được lắp hướng Nam hoặc Đông Nam với góc nghiêng khoảng 10–15 độ để tối ưu hiệu suất phát điện trong năm.

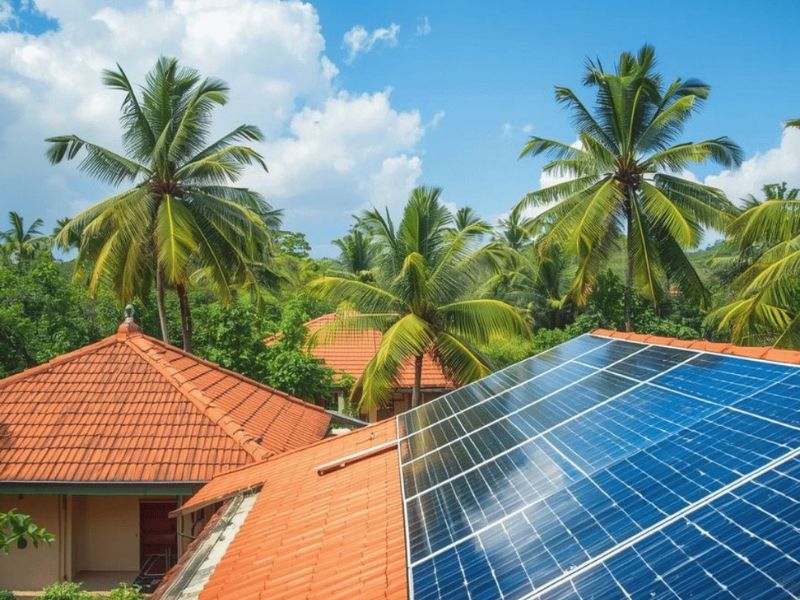

Mái nhà bị che bóng
Bóng râm từ cây cối, cột điện hoặc các công trình xung quanh có thể làm giảm đáng kể hiệu suất của hệ thống điện mặt trời. Chỉ cần một phần tấm pin bị che bóng cũng có thể ảnh hưởng đến toàn bộ chuỗi pin trong hệ thống. Cách khắc phục:
- Xem xét lắp micro-inverter hoặc diode bypass để hạn chế tổn thất cục bộ.
- Quan sát và đánh dấu bóng đổ trong khoảng 9h–15h để xác định vị trí lý tưởng.
- Sử dụng phần mềm mô phỏng để điều chỉnh hướng và góc nghiêng tấm pin.
Chọn inverter không phù hợp với công suất hệ thống
Inverter là thiết bị chuyển đổi điện năng trong hệ thống điện mặt trời. Nếu chọn inverter có công suất quá nhỏ so với tổng công suất của các tấm pin, hệ thống có thể bị quá tải hoặc hoạt động không ổn định. Ngược lại, nếu inverter quá lớn sẽ làm tăng chi phí đầu tư nhưng không tận dụng hết công suất thiết bị. Do đó, việc lựa chọn inverter phù hợp với công suất hệ thống là yếu tố rất quan trọng.

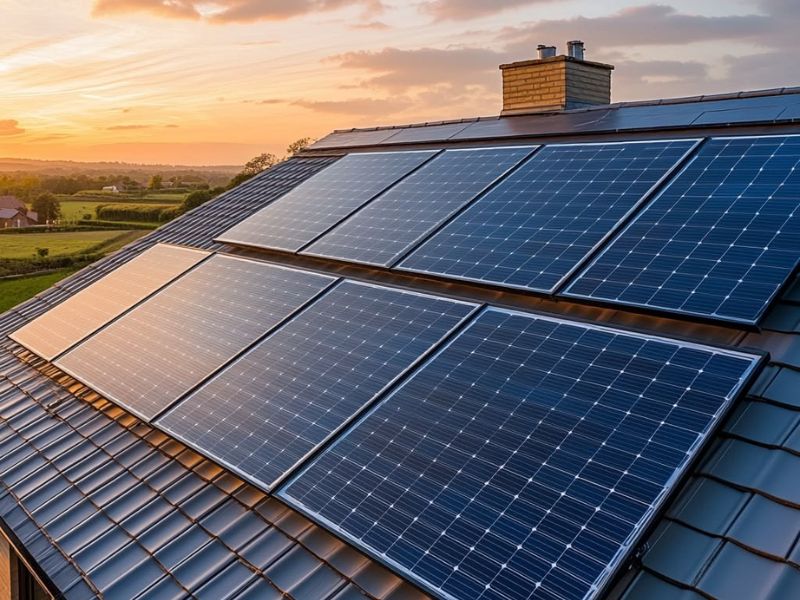

Lắp đặt thiếu khoảng cách tản nhiệt
Các tấm pin năng lượng mặt trời khi hoạt động sẽ sinh ra nhiệt. Nếu lắp pin quá sát mái nhà hoặc khoảng cách giữa các tấm pin quá nhỏ, nhiệt độ tích tụ có thể làm giảm hiệu suất phát điện và ảnh hưởng đến tuổi thọ của tấm pin. Vì vậy, khi lắp đặt cần đảm bảo khoảng cách tản nhiệt hợp lý giữa pin và mái nhà, đồng thời bố trí hệ thống thông thoáng để giảm nhiệt.
Sử dụng thiết bị kém chất lượng
Một sai lầm khá phổ biến là lựa chọn tấm pin, inverter hoặc phụ kiện không đảm bảo chất lượng để giảm chi phí ban đầu. Tuy nhiên, các thiết bị kém chất lượng thường có hiệu suất thấp, tuổi thọ ngắn và dễ xảy ra sự cố trong quá trình vận hành. Để hệ thống điện mặt trời hoạt động ổn định và bền bỉ trong nhiều năm, người dùng nên lựa chọn thiết bị chính hãng từ các nhà cung cấp uy tín.
Dây DC quá nóng
Dây dẫn DC dài, tiết diện nhỏ hoặc đặt gần bề mặt hấp thụ nhiệt dễ dẫn đến tăng điện trở, giảm hiệu suất, thậm chí nguy cơ cháy.
Cách khắc phục:
- Chọn dây PV chuẩn với tiết diện phù hợp dòng điện hệ thống.
- Lắp dây trong ống bảo vệ chống UV, tránh áp sát trực tiếp mái tôn.
- Giảm số mối nối, hạn chế uốn gấp gây tụ nhiệt.
Mối nối lỏng lẻo
MC4 hoặc các điểm đấu dây lỏng sẽ tạo hồ quang điện khi dòng điện cao đi qua, gây nóng chảy đầu nối hoặc cháy thiết bị.
Cách khắc phục:
- Dùng đúng cặp đầu nối đồng bộ từ nhà sản xuất.
- Kiểm tra định kỳ độ chặt mối nối mỗi 6–12 tháng.
- Không tái sử dụng đầu nối bị biến dạng hoặc chảy nhựa.
Hiện tượng suy giảm PID
PID xảy ra khi điện áp chênh lệch giữa khung pin và cell quang điện, phổ biến ở môi trường ẩm hoặc hệ thống nối đất không chuẩn, dẫn đến giảm công suất nhanh.
Cách khắc phục:
- Chọn tấm pin chống PID và đạt chứng nhận IEC.
- Kiểm soát hệ thống nối đất và độ ẩm khu vực lắp đặt.
- Với pin đã bị PID, sử dụng thiết bị chống PID để phục hồi điện áp.

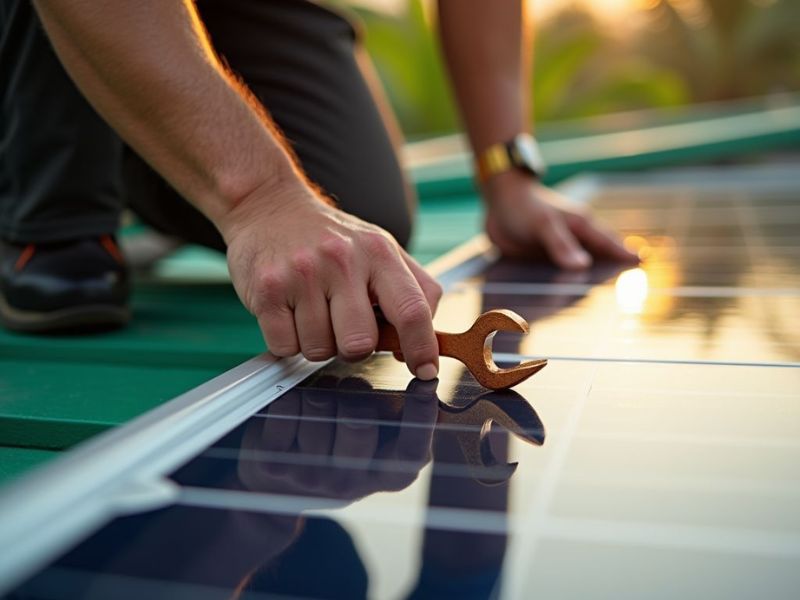

Có nên tự lắp pin năng lượng mặt trời không?
Nhiều người khi tìm hiểu cách lắp pin năng lượng mặt trời thường thắc mắc liệu có thể tự lắp đặt tại nhà để tiết kiệm chi phí hay không. Trên thực tế, việc tự lắp hệ thống điện mặt trời có thể thực hiện trong một số trường hợp, nhưng cũng tồn tại nhiều rủi ro nếu không có kiến thức kỹ thuật và kinh nghiệm về điện.
Trường hợp có thể tự lắp
Bạn có thể tự lắp pin năng lượng mặt trời nếu hệ thống có quy mô nhỏ và cấu hình đơn giản, chẳng hạn như các bộ điện mặt trời mini hoặc hệ thống off-grid công suất thấp. Những hệ thống này thường chỉ bao gồm vài tấm pin, bộ điều khiển sạc, pin lưu trữ và inverter nhỏ nên việc đấu nối khá đơn giản.
Nếu đã có kiến thức cơ bản về điện và tuân thủ đúng hướng dẫn kỹ thuật, người dùng hoàn toàn có thể tự lắp để phục vụ các nhu cầu như chiếu sáng, sạc thiết bị hoặc cấp điện cho các tải nhỏ.
Trường hợp nên thuê đơn vị chuyên nghiệp
Đối với các hệ thống điện mặt trời quy mô lớn hơn như hệ thống hòa lưới hoặc hệ hybrid cho gia đình, việc lắp đặt đòi hỏi tính toán chính xác về công suất, điện áp, hệ thống dây dẫn và các thiết bị bảo vệ. Nếu lắp đặt sai kỹ thuật, hệ thống có thể hoạt động kém hiệu quả, thậm chí gây mất an toàn điện.
Vì vậy, với các hệ thống có công suất từ vài kW trở lên, người dùng nên tham khảo ý kiến kỹ thuật hoặc sử dụng dịch vụ lắp đặt chuyên nghiệp để đảm bảo hệ thống hoạt động ổn định và đạt hiệu suất tối ưu trong thời gian dài.
Mastersolar – Đơn vị cung cấp pin năng lượng mặt trời chất lượng
Mastersolar là đơn vị chuyên cung cấp pin năng lượng mặt trời chính hãng cho các hệ thống điện mặt trời dân dụng và công nghiệp. Các sản phẩm pin do Mastersolar phân phối được lựa chọn từ những thương hiệu uy tín, có hiệu suất chuyển đổi cao, độ bền tốt và khả năng hoạt động ổn định trong nhiều điều kiện thời tiết.
Với nhiều mức công suất khác nhau, các tấm pin năng lượng mặt trời tại Mastersolar phù hợp cho nhiều nhu cầu sử dụng như lắp đặt hệ thống điện mặt trời gia đình, nhà xưởng, trang trại hoặc dự án năng lượng tái tạo. Việc lựa chọn tấm pin chất lượng ngay từ đầu sẽ giúp hệ thống hoạt động hiệu quả và tối ưu chi phí điện trong thời gian dài.
Nếu bạn đang tìm kiếm tấm pin năng lượng mặt trời chất lượng, hiệu suất cao và độ bền lâu dài, hãy tham khảo các sản phẩm pin năng lượng mặt trời đang được Mastersolar cung cấp để lựa chọn giải pháp phù hợp với nhu cầu sử dụng.
Hiểu rõ cách lắp pin năng lượng mặt trời sẽ giúp bạn nắm được cấu trúc hệ thống, các thiết bị cần có và những yếu tố ảnh hưởng đến hiệu suất phát điện. Khi được lắp đặt đúng kỹ thuật và sử dụng thiết bị chất lượng, hệ thống điện mặt trời có thể hoạt động ổn định trong nhiều năm và mang lại hiệu quả tiết kiệm điện lâu dài.
