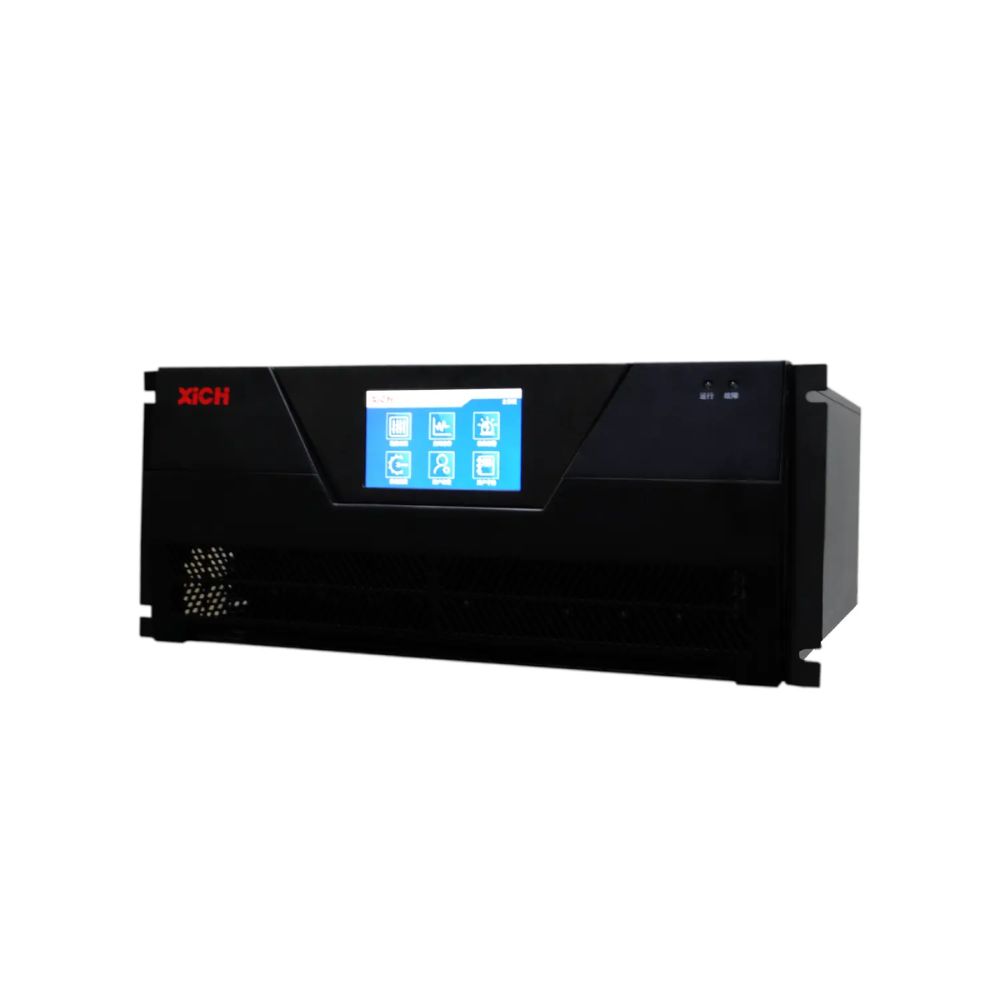

Bộ lọc sóng hài tích cực (APF) được kết nối song song với lưới điện. Nó liên tục theo dõi điện áp và dòng điện của tải cần bù. Thông qua một bộ tính toán dòng điện tham chiếu, nó sử dụng công nghệ Điều chế độ rộng xung (PWM) tần số cao để điều khiển các mô-đun IGBT. Quá trình này sẽ bơm một dòng điện vào lưới điện có cùng độ lớn nhưng ngược pha với dòng điện hài của lưới. Các dòng điện hài sẽ tự triệt tiêu lẫn nhau, từ đó giúp lọc sóng hài, bù công suất phản kháng động và tạo ra dòng điện nguồn mong muốn.
Ưu điểm sản phẩm
– Thiết kế siêu mỏng
– Đột phá công nghệ (hoặc Cải tiến mang tính đột phá)
– So với sản phẩm thế hệ trước
– Giảm 48% kích thước)
– Trọng lượng giảm 42%
– Công suất tủ điện lên tới 1200A
– Mật độ công suất tăng đáng kể
– Hiệu năng được nâng cao với hiệu suất đạt mức 98,5%
Thông số sản phẩm
|
Thông số sản phẩm
|
APF | |||
| 50A | 75A | 100A | 150A | |
| Thông số hệ thống | ||||
| Điện áp định mức | 380V | |||
| Dải điện áp đầu vào | ±20% | |||
| Tần số định mức | 50/60 Hz | |||
| Thiết kế | Ba cấp bậc | |||
| Biến dòng CT | 3 biến dòng với độ chính xác trên 0.5, dòng thứ cấp là 5A | |||
| Số thiết bị lắp song song | Không giới hạn | |||
| Hiệu suất | ≥98.5% | |||
| Kiểu hệ thống | 3 pha 4 dây / 3 pha 3 dây | |||
| Chỉ số công suất | ||||
| Tầm lọc | Từ bậc 2 đến 50, có thể chọn bất kỳ bậc nào | |||
| Thời gian đáp ứng tức thời | 20us | |||
| Thời gian đáp ứng toàn phần | 10ms | |||
| Hệ số công suất | -1.0~+1.0 | |||
| Thuật toán | Thuật toán FFT thông minh, thuật toán công suất phản kháng tức thời, chuyển đổi tần số thông minh | |||
| Tần số chuyển mạch | 25kHz | |||
| Phương pháp làm mát | Làm mát bằng gió thông minh | |||
| Khả năng kết nối và giám sát | ||||
| Cổng giao tiếp | RS485 & RS232 | |||
| Giao thức | Modbus | |||
| Chức năng bảo vệ | Quá dòng, quá áp lưới điện, thấp áp, quá nhiệt, quá áp thanh cái, thấp áp, ngắn mạch, lỗi quạt, lỗi nguồn điện, và bảo vệ giới hạn dòng điện, v.v. | |||
| Thông tin hiển thị trên giao diện | 1. Điện áp, dòng điện, hệ số công suất, THD và các thông số khác của mỗi pha 2. Hiển thị nhiệt độ IGBT 3 pha 3. Thông tin lỗi cụ thể 4. Cài đặt chế độ hoạt động và thông số |
|||
| Bảo vệ quá tải | Có thể cài đặt thông số cho khả năng giới hạn dòng điện | |||
| Cảnh báo lỗi | Có sẵn chức năng cảnh báo và ghi lưu nhật ký | |||
| Phương thức giám sát | Màn hình cảm ứng 7 inch / Màn hình cảm ứng 4.3 inch | |||
| Đặc tính | ||||
| Màu sắc | Đen nhám, các màu khác có sẵn theo yêu cầu của khách hàng. | |||
| Môi trường làm việc | ||||
| Nhiệt độ hoạt động | Nhiệt độ: -10°C~+45°C | |||
| Độ ẩm | Độ ẩm: tối đa 95%RH – không ngưng tụ | |||
| Độ cao | Khuyến cáo lắp đặt ở độ cao không vượt quá 1.500 mét. Có thể sử dụng giảm định mức ở độ cao lớn hơn. | |||
| Cấp bảo vệ | IP20, các cấp bảo vệ cao hơn có thể được tùy chỉnh. | |||
