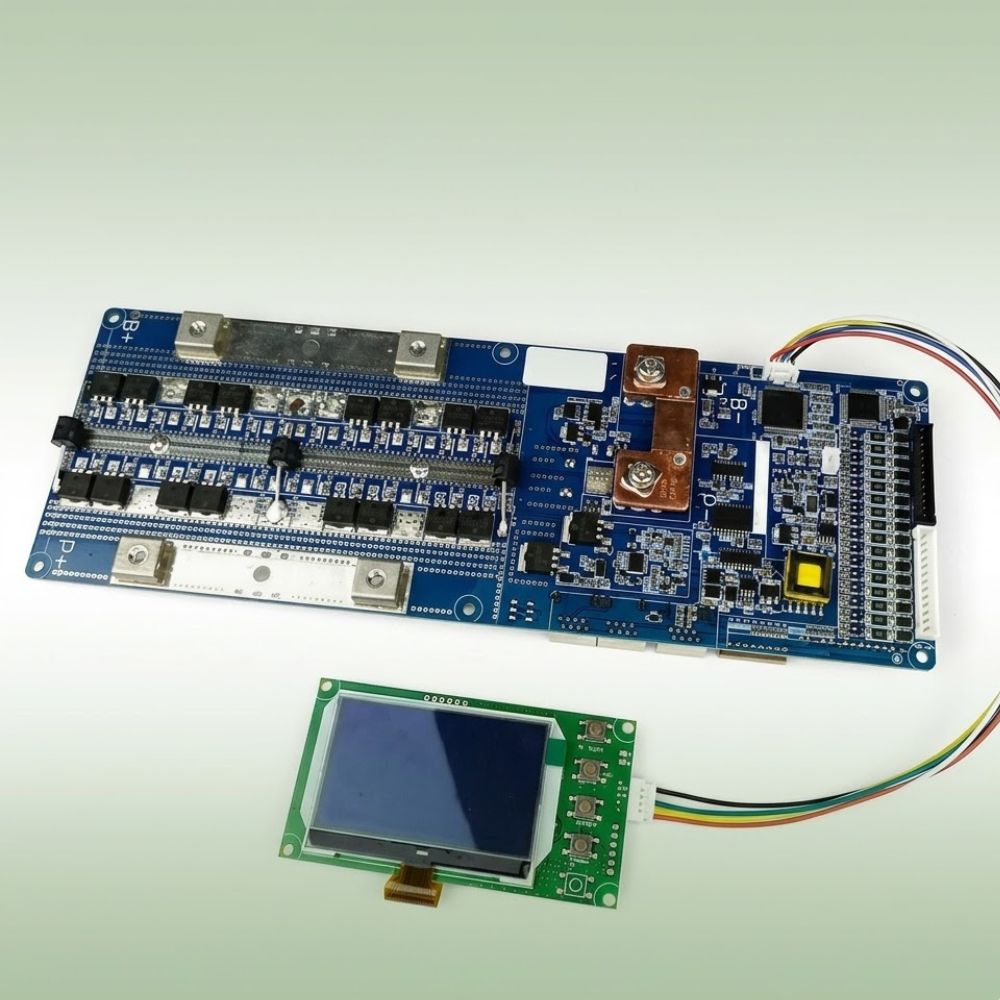

Hệ thống quản lý pin (BMS)
Hệ thống quản lý pin (BMS) sử dụng kiến trúc hai cấp để kiểm soát và quản lý toàn diện các cấp độ, nhằm thực hiện các chức năng tương ứng và đảm bảo tính ổn định cũng như độ tin cậy của hệ thống.
Hệ thống BMS bao gồm:
- Bộ quản lý cell pin (BMU)
- Bộ quản lý cụm pin (BCU)
- Các khối đo lường dòng điện, điện áp và nhiệt độ
BMS có khả năng giám sát hiệu quả các thông số như điện áp, dòng điện, trạng thái cách điện của cụm pin, SOC, cũng như tình trạng của từng module và cell (điện áp, dòng điện, SOC, v.v.).
Đồng thời, hệ thống thực hiện quản lý an toàn cho quá trình sạc/xả của cụm pin, đưa ra cảnh báo và kích hoạt cơ chế bảo vệ khẩn cấp khi phát hiện sự cố. BMS còn tối ưu hóa việc vận hành của các module và cụm pin, đảm bảo hệ thống hoạt động an toàn, ổn định và đáng tin cậy.
Các thông số của hệ thống BMS được trình bày trong bảng dưới đây:
| STT | Tên thông số | Giá trị | Ghi chú |
| 1 | Điện áp hoạt động | 24V DC | Nguồn cấp ngoài |
| 2 | Dải nhiệt độ hoạt động | -30℃ ~ 85℃ | Không áp dụng |
| 3 | Dải độ ẩm hoạt động | 5% ~ 95% | Không áp dụng |
| 4 | Chế độ cân bằng | Cân bằng thụ động 100mA | Không áp dụng |
| 5 | Độ chính xác đo điện áp | ±0,5% | Không áp dụng |
| 6 | Độ chính xác đo dòng điện | ±0,5% FSR | Không áp dụng |
| 7 | Độ chính xác đo nhiệt độ | ±1℃ | Không áp dụng |
| 8 | Sai lệch SOC | ≤5% | Không áp dụng |
| 9 | Phát hiện điện áp cao | 3 kênh | Không áp dụng |
| 10 | Ngõ ra tiếp điểm khô | 2 kênh | Không áp dụng |
| 11 | Chức năng bảo vệ | Quá sạc, quá xả, quá nhiệt và ngắn mạch | Không áp dụng |
| 12 | Phương thức giao tiếp | CAN / RS485 | Không áp dụng |
| 13 | Giao thức truyền thông | CAN2.0B / Modbus RTU | Không áp dụng |
