Hướng dẫn cài đặt pin lưu trữ điện mặt trời chi tiết

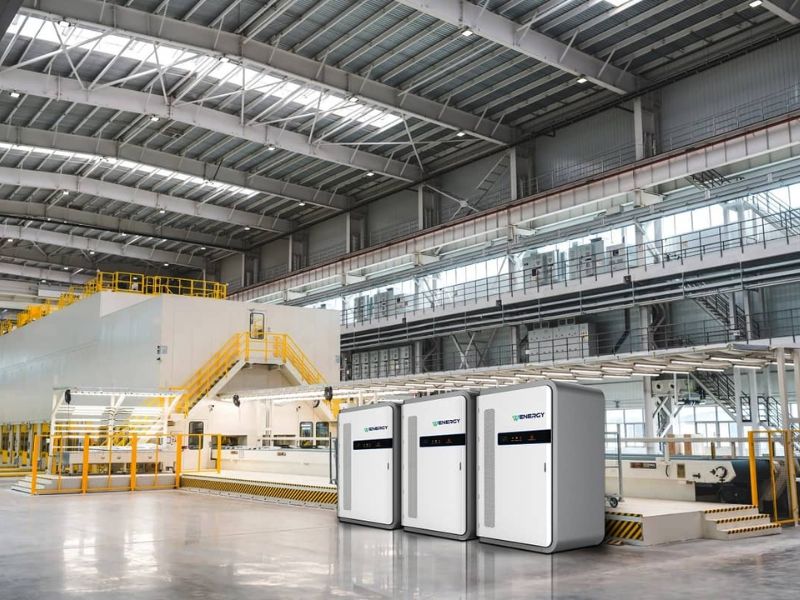

Cài đặt pin lưu trữ điện mặt trời là bước quan trọng để tối ưu hiệu quả toàn bộ hệ thống, giúp lưu trữ lượng điện dư ban ngày và sử dụng khi cần thiết, đặc biệt vào ban đêm hoặc khi mất điện. Giải pháp này không chỉ giảm đáng kể chi phí tiền điện hàng tháng mà còn tăng tính chủ động về nguồn năng lượng. Với công nghệ pin lithium ngày càng tiên tiến và giá thành đang giảm mạnh, việc đầu tư hệ thống lưu trữ điện đang trở thành xu hướng tất yếu cho cả hộ gia đình lẫn doanh nghiệp. Tuy nhiên, để đạt hiệu quả tối đa, việc lựa chọn cấu hình và phương án lắp đặt phù hợp là yếu tố then chốt.

Điều kiện cần trước khi cài đặt pin lưu trữ

Trước khi bắt tay vào lắp đặt, việc kiểm tra sự tương thích giữa các thiết bị là bước đệm quan trọng nhất để tránh lãng phí ngân sách và thời gian. Một hệ thống lưu trữ hiệu quả đòi hỏi sự đồng bộ khắt khe giữa Inverter Hybrid, các module pin và hệ thống tủ điện bảo vệ đi kèm. Nếu các thông số đầu vào không khớp, hệ thống có thể không nhận diện thiết bị hoặc tệ hơn là gây hư hỏng mạch điều khiển ngay khi vừa kích hoạt.

• Tương thích với Inverter: Đây là yếu tố “sống còn”. Hãy đảm bảo Inverter của bạn là dòng Hybrid hoặc Off-grid có hỗ trợ giao tiếp (BMS communication) với loại pin lưu trữ lithium bạn định mua. Kiểm tra danh sách thiết bị tương thích (Compatibility List) từ nhà sản xuất để xác nhận cổng CAN hoặc RS485 có thể “nói chuyện” được với nhau.

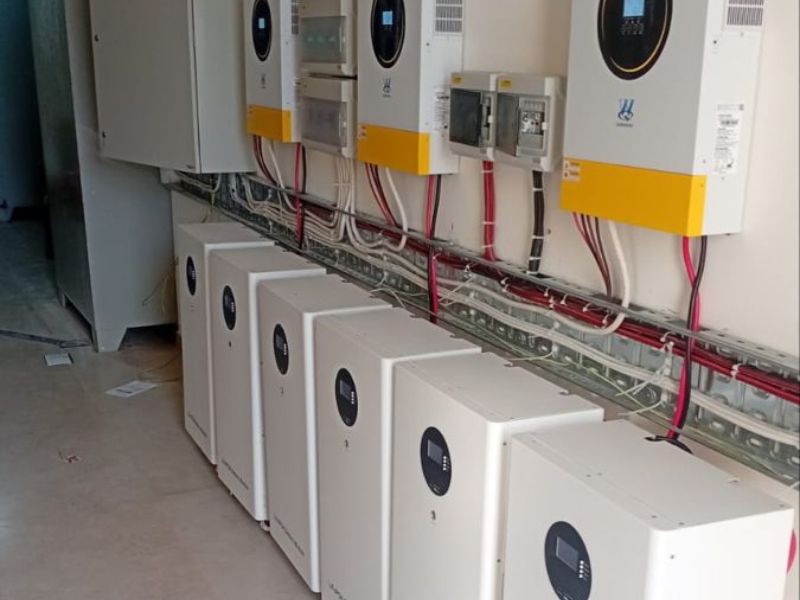

• Vị trí lắp đặt lý tưởng: Khu vực đặt pin cần khô ráo, thoáng mát và tránh xa các nguồn gây cháy hoặc ánh nắng chiếu trực tiếp. Nhiệt độ môi trường lý tưởng cho pin Lithium thường dao động từ 20-30 độ C; nếu quá nóng, tuổi thọ pin sẽ giảm nhanh chóng, nếu quá lạnh, hiệu suất sạc xả sẽ bị hạn chế.
• Hệ thống bảo vệ (SBD): Đừng bao giờ đấu nối trực tiếp pin vào Inverter mà thiếu các thiết bị bảo vệ chuyên dụng. Bạn cần chuẩn bị sẵn CB (Aptomat) DC chịu dòng cao, cầu chì DC bảo vệ ngắn mạch và thiết bị chống sét lan truyền (SPD) để bảo vệ các linh kiện điện tử nhạy cảm bên trong.
• Dụng cụ và vật tư phụ: Ngoài các dụng cụ cơ bản, bạn cần kìm bấm cos thủy lực để đảm bảo đầu dây chắc chắn, đồng hồ vạn năng (VOM) độ chính xác cao và dây dẫn DC chuyên dụng (thường là cáp đồng đa lõi tiết diện lớn).

Quy trình cài đặt pin lưu trữ điện mặt trời chuẩn kỹ thuật

Quy trình cài đặt pin lưu trữ đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các bước để tránh các sự cố về điện hay lỗi giao tiếp phần mềm. Một sai sót nhỏ trong việc đấu nối dây tín hiệu cũng có thể khiến hệ thống báo lỗi “BMS Error” và ngừng hoạt động hoàn toàn. Dưới đây là hướng dẫn chi tiết từng bước giúp bạn tự tin triển khai hệ thống tại nhà một cách chuyên nghiệp nhất.

Bước 1: Lắp đặt cơ khí và định vị thiết bị

Đầu tiên, bạn cần xác định vị trí đặt tủ rack hoặc giá treo pin sao cho thuận tiện cho việc đi dây nhưng vẫn đảm bảo thẩm mỹ và an toàn. Hãy sử dụng thước thủy (Nivo) để đảm bảo các module pin được đặt cân bằng, tránh hiện tượng trọng lực dồn về một phía gây lỏng các điểm tiếp xúc bên trong. Khoảng cách giữa các pack pin (nếu lắp nhiều viên) cần tối thiểu 5-10cm để luồng không khí có thể lưu thông, giúp tản nhiệt tự nhiên cho các cell pin khi sạc xả cường độ cao.

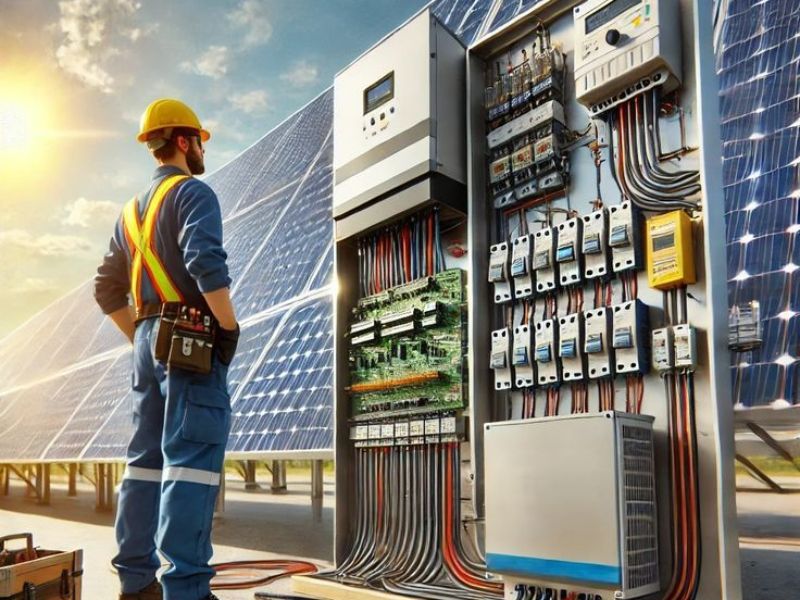

Bước 2: Đấu nối dây động lực (Power Cables)

Đây là bước truyền tải dòng điện lớn nên yêu cầu về độ chắc chắn là tuyệt đối. Bạn tiến hành kết nối dây cực dương (+) và cực âm (-) từ cực của pin vào đầu vào DC của Inverter (thường qua một CB DC trung gian).

• Lưu ý kỹ thuật: Luôn sử dụng dây dẫn có tiết diện phù hợp (ví dụ dây 25mm² cho dòng 100A). Đầu cos phải được ép chặt bằng kìm thủy lực và bọc gen co nhiệt để tránh oxy hóa.
• Quy tắc an toàn: Tuyệt đối không để hai đầu dây chạm vào nhau (ngắn mạch) và luôn kết nối phía Inverter trước khi đóng điện từ phía pin.

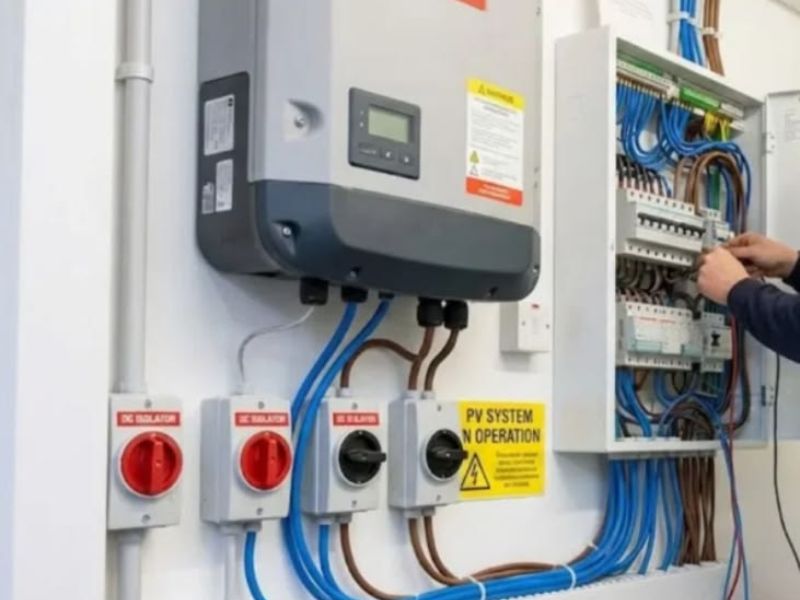

Bước 3: Kết nối hệ thống giao tiếp (BMS Communication)

Để Inverter có thể quản lý pin, bạn cần kết nối “bộ não” của hai thiết bị thông qua cáp tín hiệu (thường là cáp mạng CAT5e hoặc CAT6). Cắm một đầu vào cổng BMS trên pin và đầu còn lại vào cổng tương ứng trên Inverter theo đúng sơ đồ chân (Pinout) mà nhà sản xuất cung cấp. Nếu bạn ghép song song nhiều pack pin, hãy nhớ đấu nối dây giao tiếp giữa các pack (Link Port) và gạt switch địa chỉ (DIP Switch) để hệ thống phân biệt được đâu là pin Master và đâu là pin Slave.

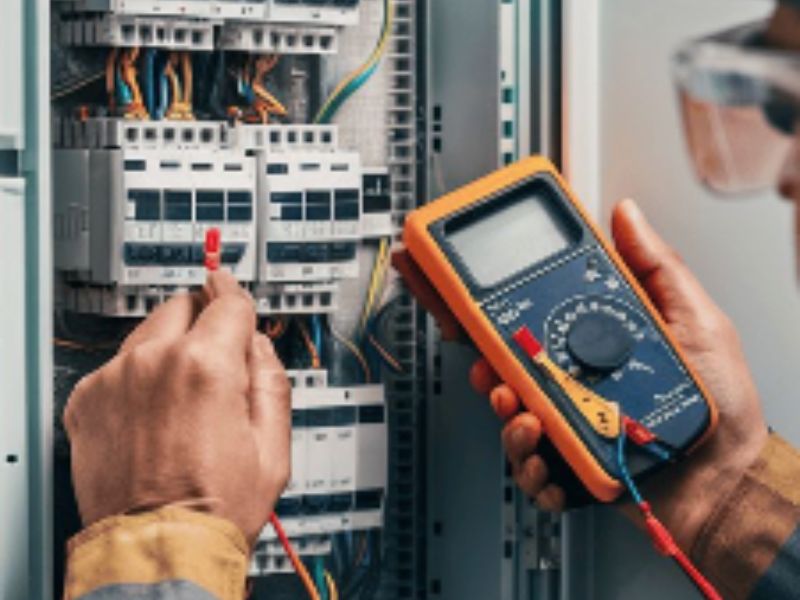

Bước 4: Kiểm tra điện áp và tiếp địa hệ thống

Trước khi nhấn nút nguồn, hãy sử dụng đồng hồ VOM để đo điện áp tại các đầu cực pin và đầu vào Inverter để đảm bảo không có sự sụt áp bất thường hoặc ngược cực tính. Tiếp theo, hãy thực hiện nối đất (Grounding) cho vỏ tủ pin và vỏ Inverter để triệt tiêu các dòng điện rò rỉ và chống nhiễu cho tín hiệu giao tiếp. Việc tiếp địa tốt không chỉ bảo vệ người dùng khỏi bị giật điện mà còn giúp hệ thống vận hành ổn định hơn trong điều kiện thời tiết khắc nghiệt.

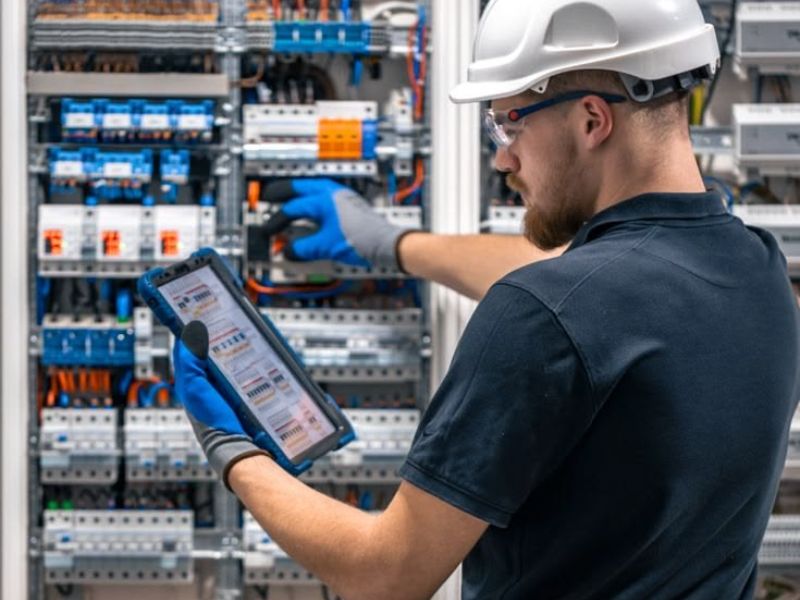

Bước 5: Kích hoạt hệ thống và cấu hình phần mềm

Sau khi kiểm tra kỹ lưỡng, hãy bật CB DC và nhấn nút nguồn trên pin (thường là nút Reset hoặc Power). Truy cập vào giao diện cài đặt của Inverter (qua màn hình LCD hoặc ứng dụng trên điện thoại) và thiết lập các thông số:

• Chọn giao thức: Chọn đúng thương hiệu pin hoặc giao thức “Lithium/BMS”.
• Thông số sạc xả: Cài đặt dòng sạc tối đa (ví dụ 50A) và điện áp ngắt xả (Cut-off voltage) để bảo vệ cell pin.
• Chế độ ưu tiên: Thiết lập chế độ sử dụng (Self-consumption) để ưu tiên dùng điện từ pin vào ban đêm và chỉ dùng điện lưới khi pin đã cạn.

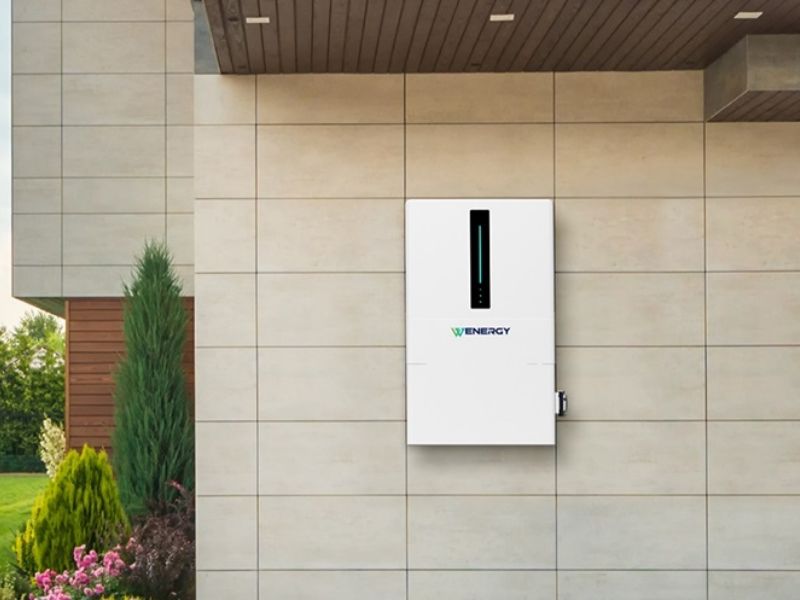

Cách tính toán dung lượng pin lưu trữ phù hợp

Việc tính toán chính xác dung lượng pin không chỉ giúp bạn tối ưu hóa chi phí đầu tư ban đầu mà còn đảm bảo hệ thống đáp ứng đủ nhu cầu tiêu thụ trong những ngày thiếu nắng. Một hệ thống quá nhỏ sẽ khiến pin bị xả sâu liên tục làm giảm tuổi thọ, trong khi hệ thống quá lớn lại gây lãng phí do không thể sạc đầy từ nguồn điện mặt trời hiện có. Để tìm ra “điểm ngọt” về dung lượng, bạn cần căn cứ vào tổng công suất các thiết bị ưu tiên và thời gian dự phòng mong muốn.

Công thức tính toán cơ bản:

$E_{storage} = \frac{P_{load} \times t}{DOD \times \eta}$Estorage​=DOD×ηPload​×t​

Trong đó:

• Estorage​: Dung lượng pin cần (kWh).
• Pload​: Công suất tải tiêu thụ (kW).
• $t$: Thời gian cần dùng điện (giờ)
• DOD: Độ xả sâu của pin (thường 0.8–0.9 với pin lithium)
• η: Hiệu suất hệ thống (0.85–0.95)

Ví dụ thực tế: Nếu bạn cần dùng các thiết bị cơ bản (tủ lạnh, đèn, quạt, wifi) tổng 400W trong 12 tiếng buổi tối.

Dung lượng pin cần thiết = (400×12)/(0.8×0.9)=6.666wh

Bạn nên chọn lắp đặt 1-2 pack pin có tổng dung lượng khoảng 7kWh đến 10kWh để trừ hao cho những ngày mây mưa.

Những lưu ý “sống còn” khi tự cài đặt tại nhà

Tự lắp đặt pin lưu trữ mang lại cảm giác chinh phục và giúp bạn am hiểu sâu sắc về hệ thống điện của gia đình mình. Tuy nhiên, năng lượng lưu trữ trong các cell pin là rất lớn và tiềm ẩn nguy cơ cháy nổ nếu không được xử lý đúng cách trong quá trình thi công. Hãy luôn ghi nhớ những nguyên tắc an toàn dưới đây để biến quá trình lắp đặt pin lưu trữ điện gia đình thành một trải nghiệm an toàn và hiệu quả nhất.

1. Tuyệt đối không đấu ngược cực: Đây là sai lầm phổ biến và nguy hiểm nhất. Đấu ngược cực sẽ gây hỏng hóc vĩnh viễn cho Inverter và có thể làm nổ các tụ điện bên trong. Luôn đo lại bằng đồng hồ VOM trước khi đóng CB.
2. Siết chặt các đầu nối: Các điểm tiếp xúc lỏng sẽ tạo ra điện trở cao, gây phát nhiệt cực đại và dẫn đến chảy nhựa hoặc hỏa hoạn. Hãy sử dụng cờ lê lực và kiểm tra lại toàn bộ các ốc vít sau khi lắp đặt 1 tuần để đảm bảo chúng không bị lỏng do giãn nở nhiệt.
3. Trình tự bật/tắt nguồn: Luôn tuân thủ trình tự: Khi bật (Pin -> CB Pin -> Inverter), khi tắt (Inverter -> CB Pin -> Pin). Việc ngắt nguồn đột ngột khi hệ thống đang tải nặng có thể gây ra hiện tượng hồ quang điện làm hỏng tiếp điểm.
4. Kiểm tra Firmware định kỳ: Các nhà sản xuất thường xuyên cập nhật phần mềm để tối ưu hóa thuật toán sạc xả và sửa lỗi giao tiếp. Hãy đảm bảo hệ thống của bạn luôn chạy bản cập nhật mới nhất để đạt hiệu suất cao nhất.
5. Không pha trộn các loại pin: Tuyệt đối không đấu song song pin Lithium với ắc quy Axit chì, hoặc trộn các pack pin cũ và mới có dung lượng khác nhau. Sự lệch lạc về nội trở sẽ khiến dòng điện dồn vào một pack pin, gây quá tải và làm hỏng toàn bộ hệ thống lưu trữ.

Cài đặt pin lưu trữ điện mặt trời là một bước tiến quan trọng để tiến tới tự chủ năng lượng hoàn toàn cho gia đình bạn. Bằng cách tuân thủ đúng quy trình kỹ thuật và các nguyên tắc an toàn, bạn sẽ sở hữu một hệ thống điện mặt trời ổn định, bền bỉ và hiệu quả về mặt kinh tế.
