Hiểu rõ cấu tạo pin mặt trời là bước quan trọng để đánh giá chất lượng, hiệu suất và tuổi thọ của một hệ thống điện mặt trời trước khi đầu tư. Mỗi lớp vật liệu bên trong tấm pin đều đảm nhiệm một chức năng riêng, quyết định khả năng chuyển đổi ánh sáng thành điện năng và độ bền trong nhiều năm vận hành. Trong bài viết này, MasterSolar sẽ phân tích chi tiết và giải thích nguyên lý hoạt động, giúp bạn đưa ra lựa chọn chính xác và tối ưu hơn.
Pin mặt trời là gì?
Pin mặt trời (Solar Panel hay PV Module) là thiết bị chuyển đổi ánh sáng mặt trời thành điện năng thông qua hiệu ứng quang điện. Một tấm pin không phải là một khối vật liệu duy nhất mà được ghép từ nhiều tế bào quang điện (Solar Cell) liên kết với nhau để tạo ra công suất lớn hơn.
Đây cũng là lý do cấu tạo pin mặt trời gồm nhiều lớp vật liệu và linh kiện khác nhau, mỗi lớp đảm nhận một chức năng riêng như thu nhận ánh sáng, bảo vệ tế bào quang điện, cách điện và tăng độ bền. Sự kết hợp này giúp tấm pin vận hành ổn định, đạt hiệu suất cao và có tuổi thọ hàng chục năm.
Cấu tạo pin mặt trời gồm những thành phần nào?

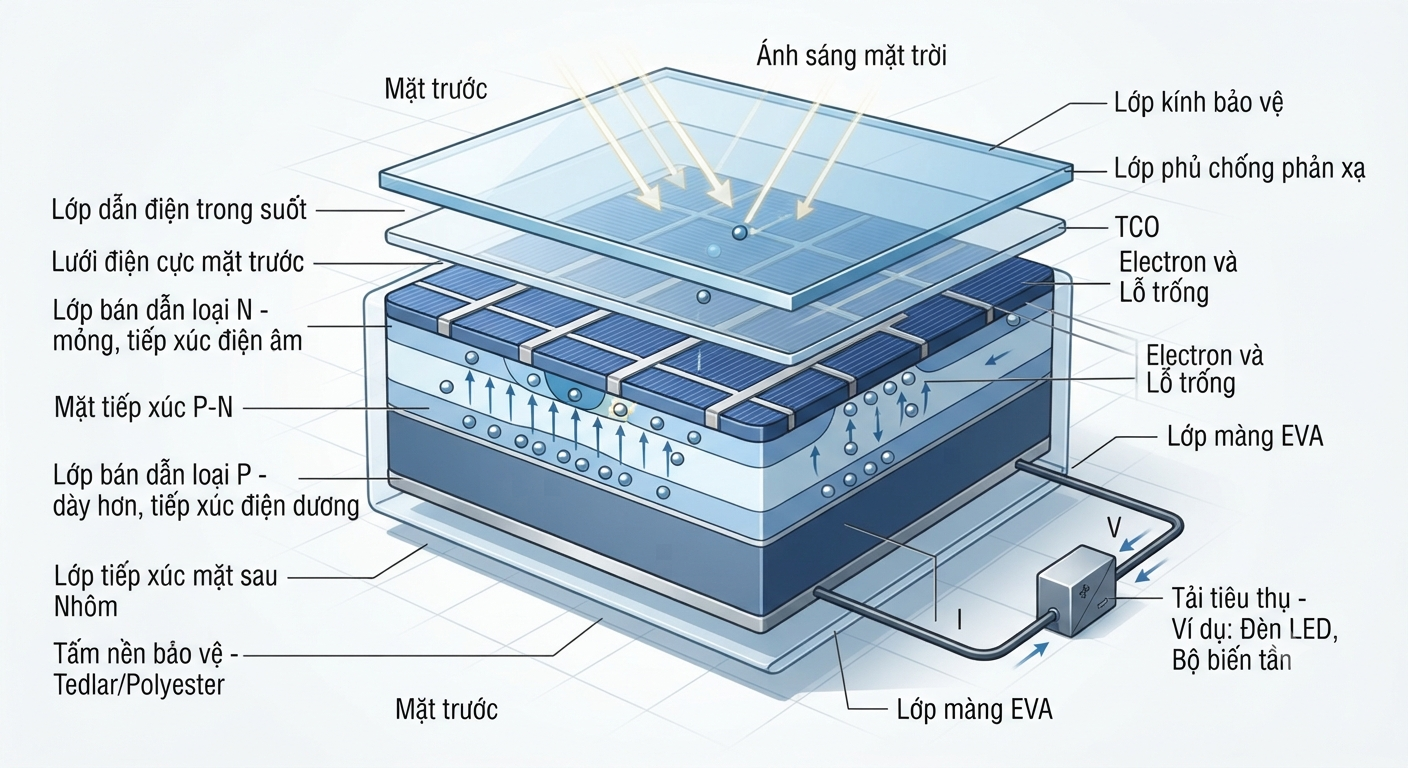

Một tấm pin đạt tiêu chuẩn là sự kết hợp của nhiều lớp vật liệu và linh kiện được thiết kế theo cấu trúc nhiều tầng. Mỗi thành phần đảm nhiệm một chức năng riêng, từ bảo vệ, truyền dẫn điện đến tối ưu khả năng hấp thụ ánh sáng và chống chịu tác động từ môi trường. Dưới đây là bảng tổng hợp các thành phần quan trọng trong cấu tạo của một tấm pin mặt trời hiện đại.
| Thành phần | Chức năng | Ảnh hưởng đến hiệu suất |
|---|---|---|
| Lớp kính cường lực (Tempered Glass) | Bảo vệ toàn bộ tấm pin khỏi va đập, mưa đá, tia UV và cho ánh sáng truyền qua tối đa. | Quyết định khả năng truyền sáng và độ bền của tấm pin. |
| Lớp EVA (Encapsulant) | Cố định và bao bọc các tế bào quang điện, chống ẩm và hấp thụ rung động. | Giảm nguy cơ bong tách, tăng tuổi thọ và ổn định hiệu suất. |
| Tế bào quang điện (Solar Cell) | Chuyển đổi bức xạ mặt trời thành dòng điện một chiều (DC). | Là bộ phận quyết định trực tiếp công suất và hiệu suất chuyển đổi. |
| Thanh dẫn điện (Busbar & Ribbon) | Thu gom và truyền dòng điện giữa các tế bào quang điện. | Giảm tổn thất điện năng, nâng cao hiệu quả truyền tải. |
| Lớp nền bảo vệ (Backsheet) | Cách điện, chống ẩm và bảo vệ mặt sau của tấm pin. | Tăng độ an toàn và khả năng hoạt động ngoài trời lâu dài. |
| Khung nhôm | Gia cố kết cấu, bảo vệ các cạnh và hỗ trợ lắp đặt. | Tăng độ cứng, khả năng chịu tải và tuổi thọ hệ thống. |
| Hộp đấu nối (Junction Box) | Kết nối dòng điện đầu ra, tích hợp diode bypass bảo vệ tấm pin. | Hạn chế tổn thất do che bóng cục bộ, đảm bảo vận hành ổn định. |
| Đầu nối MC4 và cáp DC | Kết nối các tấm pin với inverter và các thiết bị trong hệ thống. | Đảm bảo truyền tải điện an toàn, giảm suy hao và chống nước hiệu quả. |
Phân tích chi tiết cấu tạo của tấm pin mặt trời
Một tấm pin mặt trời không chỉ gồm các tế bào quang điện mà là tổ hợp của nhiều lớp vật liệu được thiết kế theo cấu trúc nhiều tầng. Mỗi thành phần đều đảm nhận một nhiệm vụ riêng, từ thu nhận ánh sáng, chuyển đổi thành điện năng đến bảo vệ hệ thống trước tác động của thời tiết. Hiểu rõ cấu tạo pin mặt trời sẽ giúp người dùng đánh giá chất lượng sản phẩm, lựa chọn công nghệ phù hợp và tối ưu hiệu quả đầu tư lâu dài.

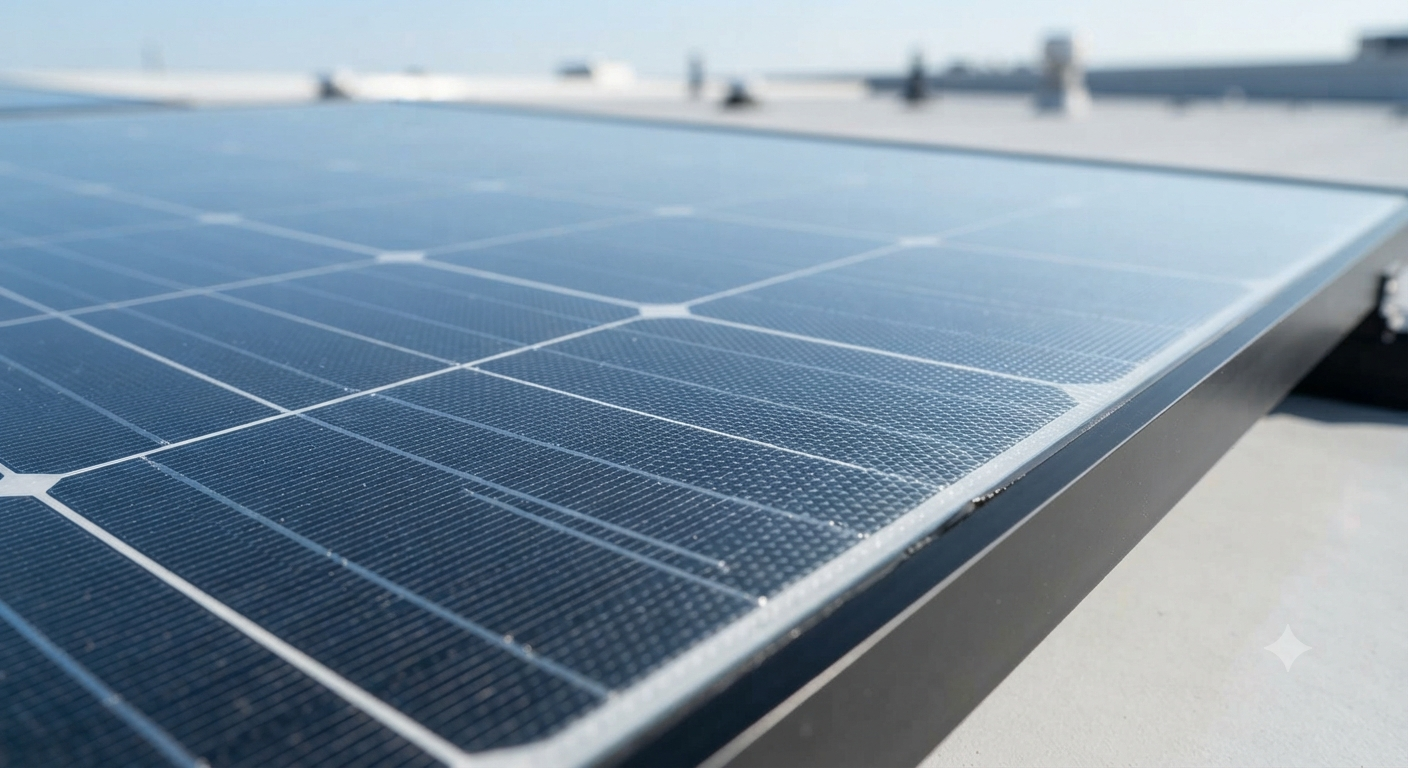

Kính cường lực
Kính cường lực là lớp ngoài cùng của tấm pin, có nhiệm vụ bảo vệ toàn bộ các lớp bên trong trước tác động của môi trường nhưng vẫn phải đảm bảo ánh sáng truyền qua tối đa.
Các tấm pin hiện nay thường sử dụng kính cường lực có độ dày từ 3,2–4 mm, được xử lý nhiệt để tăng khả năng chịu lực gấp nhiều lần kính thông thường.
Một tấm kính chất lượng cần đáp ứng các tiêu chí:
- Độ truyền sáng đạt khoảng 91–94%, giúp nhiều bức xạ mặt trời đi đến tế bào quang điện hơn.
- Chịu va đập mạnh trong quá trình vận chuyển và sử dụng.
- Chống mưa đá, vật rơi hoặc tác động từ môi trường khắc nghiệt.
- Lọc và chống tia UV nhằm hạn chế lão hóa vật liệu bên trong.
Chất lượng kính ảnh hưởng trực tiếp đến hiệu suất phát điện. Kính có độ truyền sáng càng cao thì lượng ánh sáng thất thoát càng thấp, từ đó giúp tấm pin tạo ra nhiều điện năng hơn trong cùng điều kiện bức xạ.
Lớp EVA
EVA (Ethylene Vinyl Acetate) là lớp polymer trong suốt được ép ở nhiệt độ cao để liên kết các lớp vật liệu thành một khối thống nhất.
Trong cấu tạo pin mặt trời, EVA đảm nhận đồng thời nhiều chức năng quan trọng:
- Cố định các tế bào quang điện.
- Hấp thụ rung động và giảm ứng suất cơ học.
- Ngăn hơi ẩm, bụi bẩn xâm nhập.
- Cách điện giữa các lớp vật liệu.
- Tăng độ bền cho toàn bộ tấm pin.
Nếu lớp EVA không đạt chất lượng hoặc quy trình ép không đúng tiêu chuẩn, sau một thời gian sử dụng có thể xuất hiện các hiện tượng:
- Ngả vàng làm giảm lượng ánh sáng truyền qua.
- Bong tách giữa các lớp vật liệu.
- Xuất hiện bọt khí hoặc khe hở.
- Hiệu suất phát điện suy giảm nhanh theo thời gian.
Đây là yếu tố ít được chú ý nhưng lại ảnh hưởng lớn đến tuổi thọ của tấm pin.

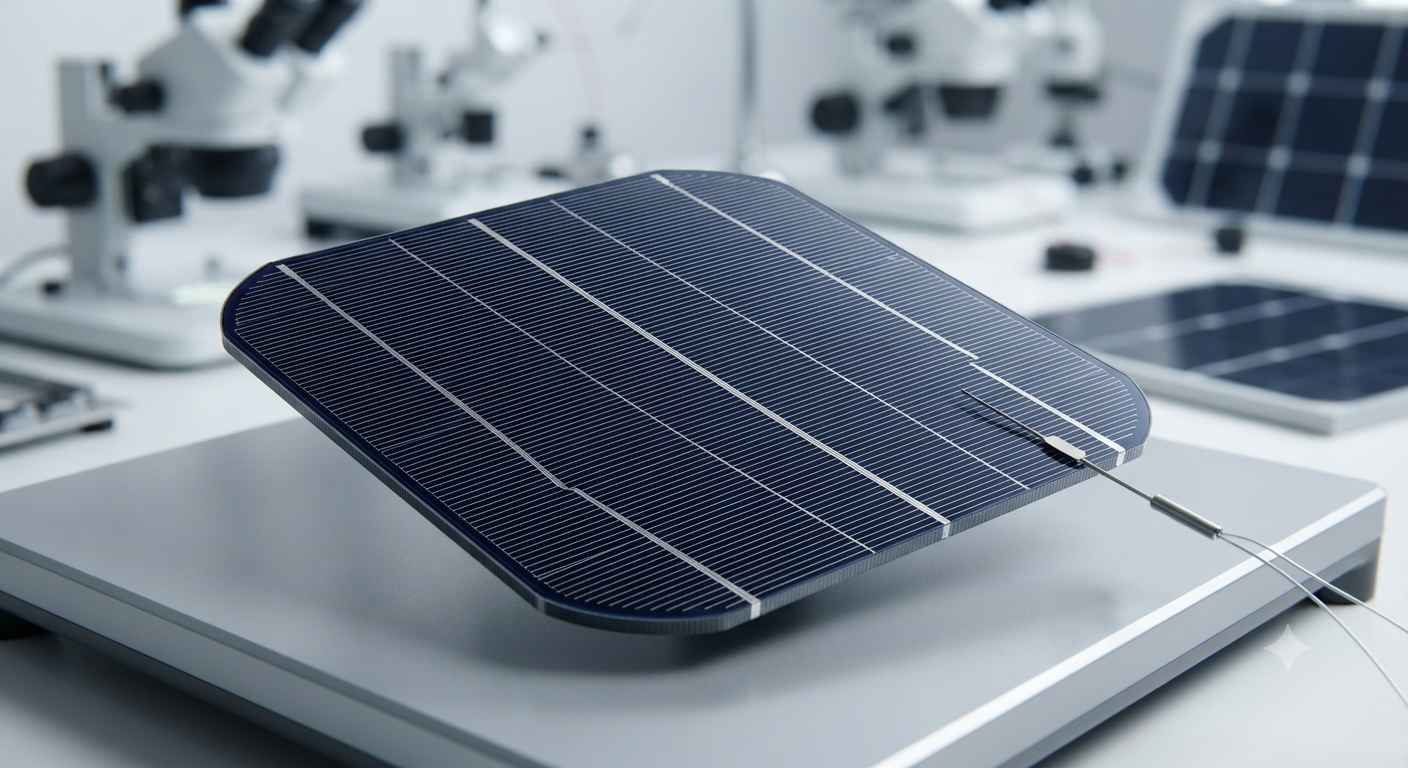

Tế bào quang điện
Solar Cell là thành phần quan trọng nhất trong cấu tạo pin mặt trời, trực tiếp chuyển đổi quang năng thành dòng điện một chiều thông qua hiệu ứng quang điện.
Hiện nay có hai dòng vật liệu silicon phổ biến:
- Silicon đơn tinh thể (Monocrystalline): hiệu suất cao, màu đen đồng nhất, hoạt động tốt ngay cả khi bức xạ thấp.
- Silicon đa tinh thể (Polycrystalline): chi phí thấp hơn nhưng hiệu suất và khả năng khai thác ánh sáng kém hơn.
Những năm gần đây, công nghệ cell đã phát triển mạnh với nhiều thế hệ mới:
| Công nghệ | Hiệu suất | Chi phí | Xu hướng |
|---|---|---|---|
| Mono PERC | Cao | Trung bình | Phổ biến |
| TOPCon | Rất cao | Trung bình – cao | Tăng trưởng mạnh |
| HJT | Rất cao | Cao | Phân khúc cao cấp |
| IBC | Cao nhất | Rất cao | Ứng dụng chuyên biệt |
Các công nghệ mới giúp giảm tổn hao điện năng, tăng khả năng phát điện trong điều kiện ánh sáng yếu và kéo dài tuổi thọ của hệ thống.
Hệ thống Busbar và Ribbon
Sau khi các tế bào quang điện tạo ra dòng điện, Busbar và Ribbon sẽ thu gom và truyền điện đến hộp đấu nối.
Trong đó:
- Busbar là các thanh dẫn điện được in trên bề mặt Solar Cell.
- Ribbon là các dải đồng mạ thiếc dùng để kết nối các cell thành chuỗi.
Hai thành phần này có nhiệm vụ:
- Thu dòng điện từ từng tế bào.
- Giảm điện trở nội.
- Hạn chế tổn hao công suất.
- Tăng độ ổn định của toàn bộ module.
Xu hướng hiện nay là tăng số lượng Busbar từ:
- 5BB
- 9BB
- 10BB
- 16BB
- Multi Busbar (MBB)
Số lượng Busbar càng nhiều thì quãng đường dòng điện phải di chuyển càng ngắn, điện trở giảm đáng kể, từ đó giảm thất thoát công suất và cải thiện hiệu suất phát điện. Đồng thời, nhiều điểm tiếp xúc hơn cũng giúp hạn chế nguy cơ nứt vi mô (Micro Crack) ảnh hưởng đến sản lượng điện.

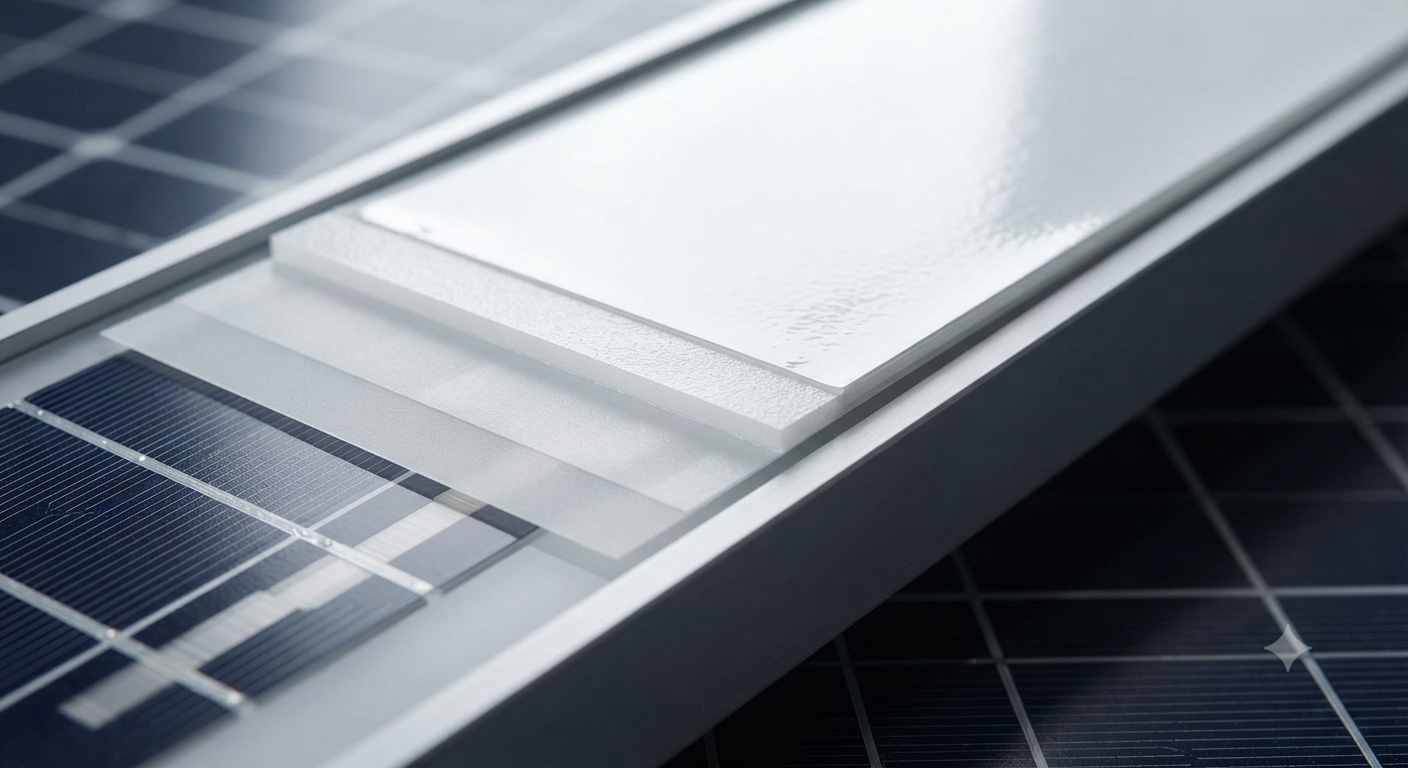

Lớp nền Backsheet
Backsheet là lớp vật liệu nằm ở mặt sau của tấm pin, thường được cấu tạo từ nhiều lớp polymer ghép lại nhằm tăng độ bền và khả năng chống chịu môi trường.
Các chức năng chính gồm:
- Ngăn hơi ẩm xâm nhập.
- Chống tia UV.
- Cách điện với môi trường bên ngoài.
- Bảo vệ các linh kiện khỏi tác động của nhiệt độ và hóa chất.
Tùy mục đích sử dụng, Backsheet có nhiều loại:
- Backsheet trắng: phản xạ ánh sáng tốt, giảm nhiệt, giúp tăng hiệu suất.
- Backsheet đen: mang tính thẩm mỹ cao, phù hợp công trình dân dụng.
- Backsheet trong suốt: cho phép ánh sáng xuyên qua, thường dùng trong tấm pin hai mặt (Bifacial) để tận dụng bức xạ phản xạ từ mặt đất.
Việc lựa chọn đúng loại Backsheet góp phần nâng cao độ bền và hiệu quả vận hành của hệ thống.
Khung nhôm
Khung nhôm không chỉ có nhiệm vụ cố định các lớp vật liệu mà còn giúp tấm pin duy trì độ cứng và khả năng chịu tải trong nhiều điều kiện thời tiết.
Đa số sản phẩm hiện nay sử dụng hợp kim nhôm 6063-T5 hoặc 6063-T6 nhờ các đặc tính:
- Trọng lượng nhẹ.
- Chống ăn mòn tốt.
- Không bị oxy hóa khi lắp đặt ngoài trời.
- Chịu tải gió lớn.
- Chịu tải tuyết hoặc tải trọng cơ học cao.
Khung được thiết kế với các rãnh kỹ thuật giúp thoát nước, giảm nguy cơ đọng ẩm và hỗ trợ quá trình lắp đặt nhanh chóng.

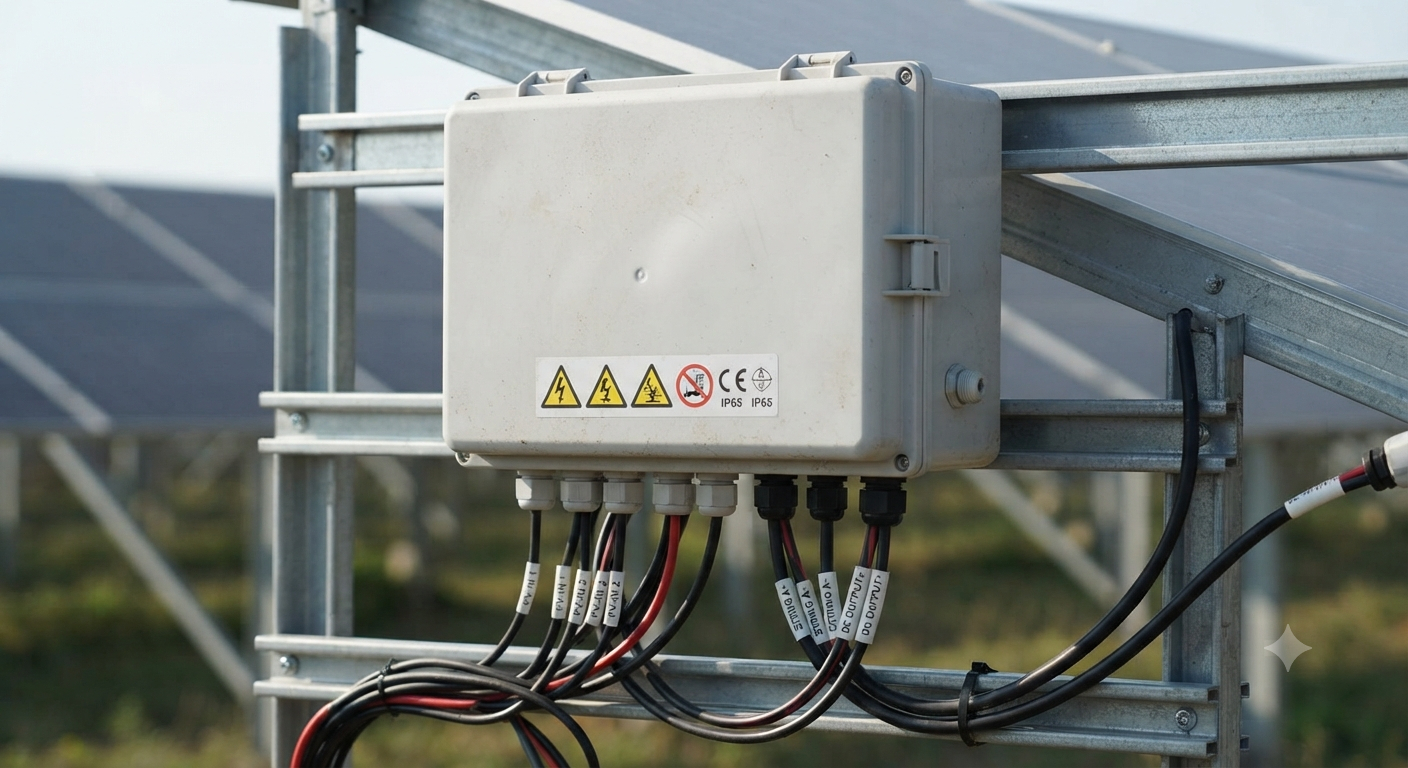

Hộp đấu nối
Junction Box được gắn ở mặt sau tấm pin, là nơi tập trung dòng điện từ toàn bộ chuỗi Solar Cell trước khi truyền ra hệ thống điện.
Một hộp đấu nối đạt tiêu chuẩn thường có:
- Cấp bảo vệ IP68 chống nước và bụi.
- Diode Bypass.
- Dây cáp DC chịu nhiệt và chống tia UV.
Trong đó, Diode Bypass giữ vai trò đặc biệt quan trọng. Khi một phần tấm pin bị che bóng hoặc hư hỏng, diode sẽ tạo đường dẫn thay thế để dòng điện tiếp tục lưu thông, tránh hiện tượng Hot Spot – vùng nhiệt cục bộ có thể làm hỏng tế bào quang điện, giảm hiệu suất và rút ngắn tuổi thọ của tấm pin.
Đầu nối MC4 và cáp DC
MC4 là đầu nối tiêu chuẩn được sử dụng rộng rãi trong các hệ thống điện mặt trời để kết nối các tấm pin với nhau và với inverter thông qua cáp DC.
Một bộ đầu nối hoàn chỉnh gồm:
- Đầu nối đực và cái.
- Chân tiếp xúc bằng đồng mạ.
- Gioăng cao su chống nước.
- Khóa cơ khí chống tuột.
Kết hợp với cáp DC chuyên dụng, hệ thống cần đáp ứng các yêu cầu:
- Chống nước, chống bụi theo tiêu chuẩn ngoài trời.
- Chịu nhiệt độ cao và tia UV trong thời gian dài.
- Cách điện tốt, hạn chế rò rỉ điện.
- Duy trì kết nối ổn định, giảm tổn hao trên đường truyền.
Dù là chi tiết nhỏ trong cấu tạo pin mặt trời, MC4 và cáp DC lại ảnh hưởng trực tiếp đến độ an toàn, tính ổn định và hiệu quả vận hành của toàn bộ hệ thống điện mặt trời trong suốt nhiều năm sử dụng.
Nguyên lý hoạt động của pin mặt trời dựa trên cấu tạo
Hiểu rõ cấu tạo pin mặt trời sẽ giúp lý giải cách tấm pin chuyển đổi ánh sáng thành điện năng. Mỗi lớp vật liệu đều đảm nhận một nhiệm vụ riêng, phối hợp chặt chẽ để tạo nên quá trình phát điện liên tục và ổn định.
Quy trình hoạt động diễn ra theo các bước sau:
Ánh sáng mặt trời chiếu lên bề mặt tấm pin, mang theo các hạt năng lượng gọi là photon.
↓
Các photon xuyên qua lớp kính và lớp chống phản xạ, tiếp cận tế bào silicon. Khi hấp thụ đủ năng lượng, silicon sẽ kích thích các electron tách khỏi vị trí liên kết trong tinh thể.
↓
Các electron di chuyển theo điện trường được tạo ra giữa lớp bán dẫn P và N. Sự chuyển động có định hướng này hình thành dòng điện một chiều (DC).
↓
Dòng điện DC được thu gom thông qua các dải dẫn điện và hộp đấu nối (Junction Box), sau đó truyền đến biến tần (Inverter).
↓
Inverter chuyển đổi dòng điện một chiều thành dòng điện xoay chiều (AC) với điện áp và tần số phù hợp để cấp cho thiết bị điện trong gia đình, doanh nghiệp hoặc hòa vào lưới điện quốc gia.
Toàn bộ quá trình này diễn ra hoàn toàn tự động, không tạo ra khí thải hay tiếng ồn. Chính sự kết hợp giữa cấu tạo pin mặt trời tối ưu và hiệu ứng quang điện đã giúp hệ thống khai thác hiệu quả nguồn năng lượng sạch, tạo ra điện năng ổn định trong suốt vòng đời vận hành của tấm pin.
Hiểu đúng cấu tạo pin mặt trời không chỉ giúp bạn lựa chọn sản phẩm chất lượng mà còn là nền tảng để xây dựng hệ thống điện mặt trời vận hành ổn định, bền bỉ và đạt hiệu quả đầu tư lâu dài. Nếu đang tìm kiếm giải pháp tiết kiệm năng lượng toàn diện cho gia đình, doanh nghiệp hoặc nhà máy, MasterSolar sẵn sàng đồng hành với các giải pháp điện mặt trời và pin lưu trữ được tư vấn theo đúng nhu cầu thực tế. Liên hệ hotline 0926 02 8886 để được đội ngũ chuyên gia hỗ trợ.
