Năng lượng mặt trời đang tạo ra bước chuyển mạnh mẽ trong hành trình tối ưu chi phí điện và hướng tới phát triển bền vững. Đằng sau mỗi tấm pin chất lượng là công nghệ sản xuất tấm pin năng lượng mặt trời với quy trình nghiêm ngặt, ứng dụng kỹ thuật hiện đại và tiêu chuẩn kiểm soát khắt khe. Cùng MasterSolar khám phá toàn bộ quy trình sản xuất để hiểu vì sao công nghệ là yếu tố quyết định hiệu suất, tuổi thọ và khả năng sinh điện của hệ thống điện mặt trời.
Cấu tạo của tấm pin năng lượng mặt trời
Trong công nghệ sản xuất tấm pin năng lượng mặt trời, cấu tạo của tấm pin đóng vai trò quyết định đến khả năng hấp thụ ánh sáng, hiệu suất chuyển đổi điện năng và độ bền vận hành. Mỗi lớp vật liệu đều được thiết kế để thực hiện một chức năng riêng, đồng thời phối hợp chặt chẽ nhằm bảo vệ tế bào quang điện khỏi các tác động từ môi trường.
- Tế bào quang điện (Solar Cell)
Đây là bộ phận cốt lõi của tấm pin, có nhiệm vụ chuyển đổi bức xạ mặt trời thành dòng điện một chiều thông qua hiệu ứng quang điện. Hiệu suất của tấm pin phụ thuộc lớn vào chất lượng và công nghệ chế tạo tế bào quang điện như Mono PERC, TOPCon hay HJT. - Kính cường lực
Lớp kính nằm ở mặt trước giúp bảo vệ các tế bào quang điện khỏi mưa, gió, bụi bẩn và va đập cơ học. Kính có độ truyền sáng cao, giúp tối đa lượng ánh sáng đi vào bên trong nhưng vẫn đảm bảo khả năng chịu lực và chống thời tiết khắc nghiệt. - Màng EVA (Ethylene Vinyl Acetate)
Đây là lớp vật liệu đóng vai trò liên kết và cố định các tế bào quang điện với các lớp cấu tạo khác. Màng EVA giúp chống ẩm, giảm rung động và hạn chế nguy cơ hư hỏng trong quá trình sử dụng lâu dài. - Tấm nền Backsheet
Được bố trí ở mặt sau của tấm pin, lớp nền này có chức năng cách điện, chống thấm nước và bảo vệ hệ thống linh kiện bên trong khỏi tác động của tia UV, nhiệt độ và độ ẩm. - Khung nhôm
Khung nhôm giúp gia cố kết cấu tổng thể, tăng khả năng chịu tải trọng gió và tuyết, đồng thời tạo điều kiện thuận lợi cho việc lắp đặt trên mái nhà hoặc hệ giá đỡ. - Hộp đấu nối (Junction Box)
Đây là nơi tập trung và truyền tải dòng điện được tạo ra từ các tế bào quang điện ra bên ngoài. Hộp đấu nối thường tích hợp diode bypass nhằm giảm tổn thất công suất và bảo vệ tấm pin khi xảy ra hiện tượng che bóng cục bộ.
Công nghệ sản xuất tấm pin năng lượng mặt trời gồm những loại nào?
Công nghệ Monocrystalline (Mono)
Trong công nghệ sản xuất tấm pin năng lượng mặt trời, Mono là dòng pin được chế tạo từ một tinh thể silicon đơn nhất có độ tinh khiết cao. Các tế bào quang điện thường có màu đen đồng nhất và hình dạng bo góc đặc trưng.
Hiệu suất chuyển đổi của pin Mono hiện dao động từ 20–24%, cao hơn nhiều công nghệ truyền thống. Ưu điểm nổi bật là khả năng phát điện tốt trong điều kiện ánh sáng yếu, tuổi thọ dài và tiết kiệm diện tích lắp đặt. Tuy nhiên, quy trình sản xuất phức tạp khiến giá thành cao hơn các dòng pin khác.
Hiện nay, Mono được ứng dụng rộng rãi trong hệ thống điện mặt trời mái nhà, nhà máy điện mặt trời và các dự án yêu cầu hiệu suất cao.
Công nghệ Polycrystalline (Poly)
Polycrystalline được tạo ra bằng cách nung chảy silicon tinh khiết rồi làm nguội trong khuôn để hình thành nhiều tinh thể liên kết với nhau. Quá trình này giúp giảm hao phí nguyên liệu và tối ưu chi phí sản xuất.
So với Mono, pin Poly có hiệu suất thấp hơn, thường đạt khoảng 15–18%. Bề mặt pin mang màu xanh lam đặc trưng do cấu trúc đa tinh thể.
Ưu điểm lớn nhất của công nghệ này là giá thành cạnh tranh, phù hợp với các dự án cần tối ưu vốn đầu tư ban đầu. Tuy nhiên, hiệu suất và khả năng hoạt động trong điều kiện nhiệt độ cao không bằng Mono.

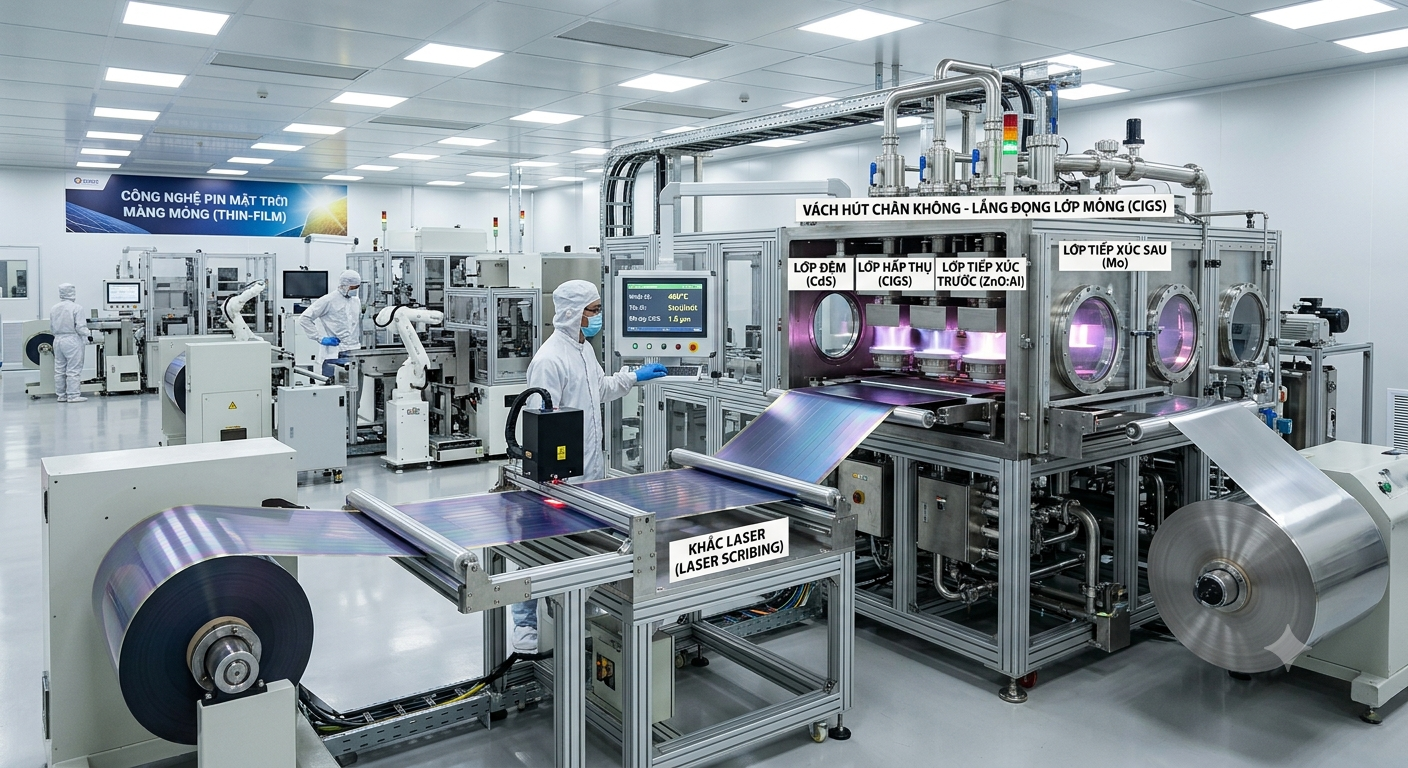

Công nghệ Thin Film (Màng mỏng)
Thin Film là công nghệ chế tạo pin bằng cách phủ các lớp vật liệu bán dẫn cực mỏng lên kính, kim loại hoặc nhựa nền. Độ dày lớp hấp thụ ánh sáng chỉ tính bằng micromet.
Các vật liệu phổ biến gồm amorphous silicon (a-Si), Cadmium Telluride (CdTe) và Copper Indium Gallium Selenide (CIGS). Nhờ cấu trúc đặc biệt, pin Thin Film có trọng lượng nhẹ, linh hoạt và dễ thi công trên nhiều bề mặt.
Một lợi thế đáng chú ý là khả năng duy trì hiệu suất tốt trong môi trường nhiệt độ cao, phù hợp với khu vực khí hậu nóng hoặc các công trình có yêu cầu đặc biệt về tải trọng.
Công nghệ TOPCon thế hệ mới
TOPCon (Tunnel Oxide Passivated Contact) được xem là bước tiến quan trọng trong công nghệ sản xuất tấm pin năng lượng mặt trời hiện đại. Công nghệ này bổ sung lớp oxit siêu mỏng và lớp tiếp xúc thụ động ở mặt sau tế bào quang điện.
Nhờ giảm hiện tượng tái kết hợp điện tử, hiệu suất chuyển đổi có thể đạt trên 25%. Đồng thời, khả năng suy giảm công suất theo thời gian cũng thấp hơn đáng kể.
TOPCon đang dần thay thế công nghệ PERC nhờ hiệu suất cao hơn, sản lượng điện lớn hơn và phù hợp với xu hướng phát triển pin thế hệ mới.

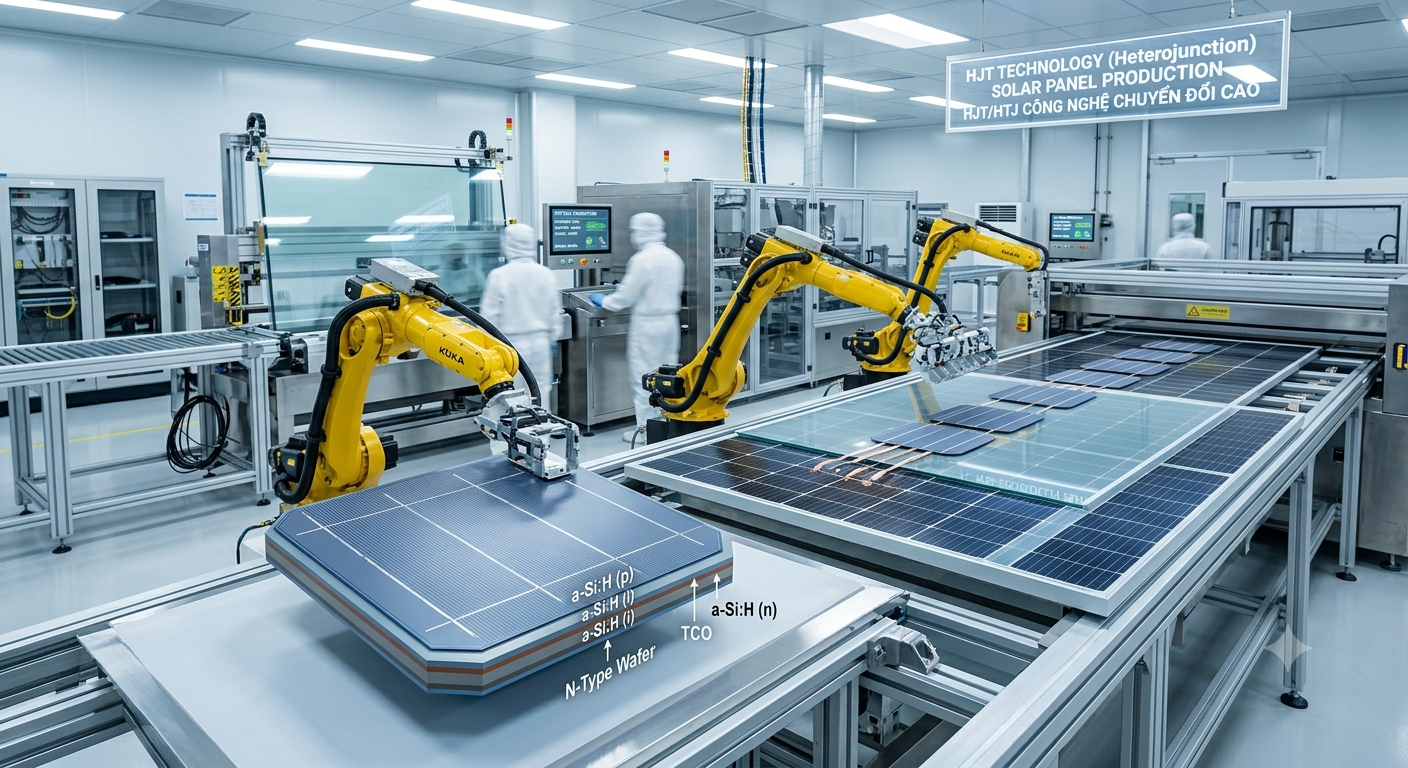

Công nghệ HJT (Heterojunction)
HJT là công nghệ kết hợp giữa silicon tinh thể và các lớp silicon vô định hình siêu mỏng. Sự kết hợp này giúp giảm tổn thất năng lượng trong quá trình chuyển đổi quang điện.
Pin HJT sở hữu hiệu suất vượt trội, khả năng hoạt động ổn định trong điều kiện nhiệt độ cao và hệ số suy giảm thấp. Đây là một trong những công nghệ có tiềm năng đạt hiệu suất thương mại hàng đầu hiện nay.
Tuy nhiên, dây chuyền sản xuất và thiết bị chế tạo HJT đòi hỏi vốn đầu tư lớn, khiến giá thành sản phẩm vẫn ở mức cao.
Công nghệ Back Contact (IBC)
IBC (Interdigitated Back Contact) sử dụng thiết kế đặc biệt khi toàn bộ điện cực được bố trí ở mặt sau tấm pin thay vì mặt trước như công nghệ truyền thống.
Nhờ loại bỏ các thanh dẫn che khuất bề mặt tế bào quang điện, khả năng hấp thụ ánh sáng được tối ưu, từ đó nâng cao hiệu suất phát điện. Đồng thời, thiết kế này cũng mang lại tính thẩm mỹ cao cho hệ thống lắp đặt.
Nhiều nhà sản xuất hàng đầu đã ứng dụng công nghệ IBC nhằm tạo ra các dòng pin cao cấp với hiệu suất vượt trội, tiêu biểu như SunPower và Maxeon. Đây được xem là một trong những hướng phát triển quan trọng của ngành năng lượng mặt trời trong tương lai.

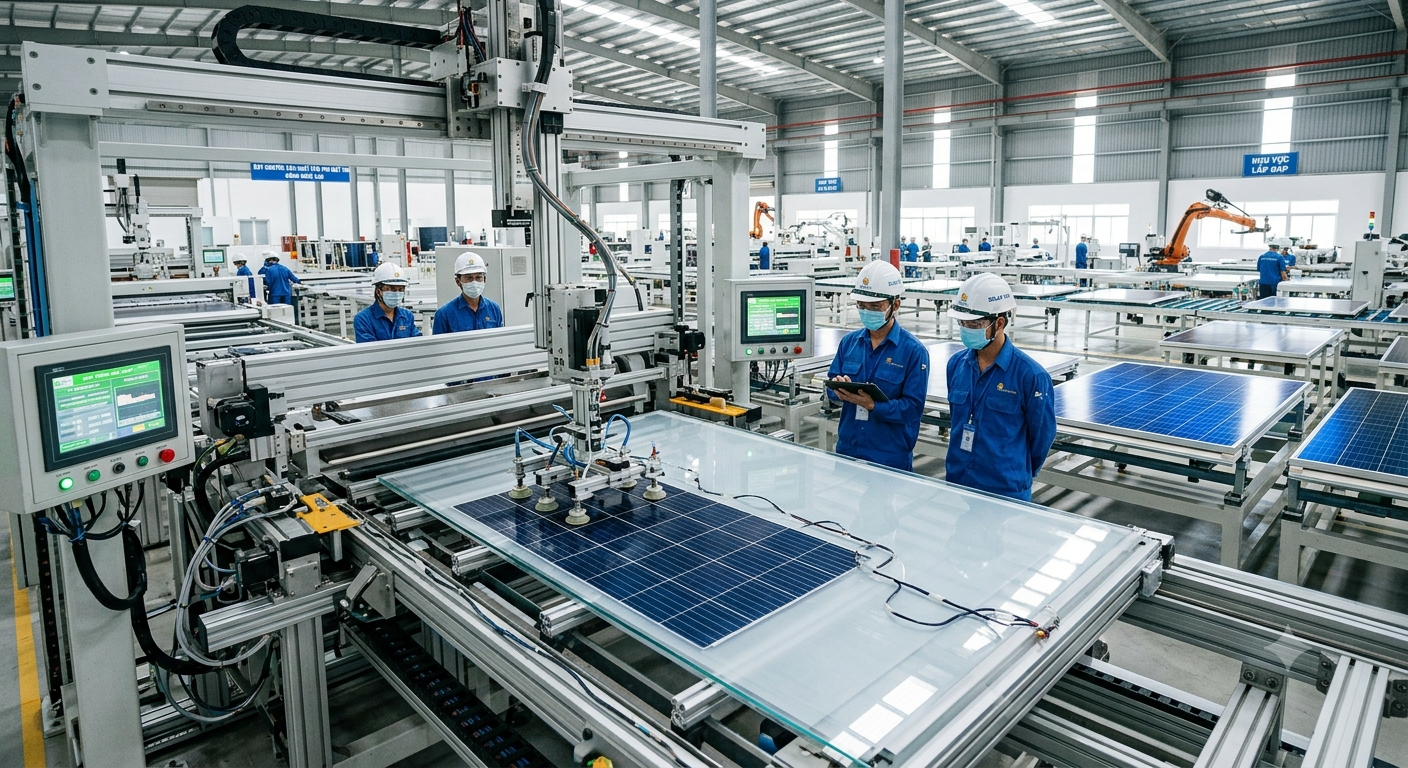

Quy trình công nghệ sản xuất tấm pin năng lượng mặt trời từ A-Z
Bước 1: Tinh luyện silicon đạt chuẩn quang điện
Trong công nghệ sản xuất tấm pin năng lượng mặt trời, silicon là vật liệu cốt lõi được chiết xuất từ cát thạch anh (SiO₂). Sau khi khai thác, cát thạch anh trải qua quá trình khử trong lò hồ quang ở nhiệt độ khoảng 1.500 – 2.000°C để tạo silicon luyện kim.
Tiếp theo, silicon được tinh chế nhiều lần nhằm loại bỏ tạp chất kim loại và phi kim. Đối với ngành năng lượng mặt trời, silicon phải đạt độ tinh khiết từ 99,9999% (6N) trở lên. Mức tinh khiết này giúp tăng khả năng hấp thụ ánh sáng và giảm tổn thất điện năng trong quá trình vận hành.
Bước 2: Hình thành phôi silicon (Ingot)
Sau khi tinh chế, silicon nóng chảy được sử dụng để tạo phôi silicon – nguyên liệu nền cho các tế bào quang điện.
Hiện nay, hai công nghệ phổ biến gồm:
- Kéo đơn tinh thể bằng phương pháp Czochralski (CZ) để tạo phôi Mono có hiệu suất cao.
- Đúc đa tinh thể trong khuôn chuyên dụng để tạo phôi Poly với chi phí thấp hơn.
- Kiểm soát nhiệt độ và tốc độ kết tinh nhằm giảm khuyết tật vật liệu.
- Tối ưu cấu trúc tinh thể để nâng cao hiệu suất chuyển đổi năng lượng.
Chất lượng phôi silicon ảnh hưởng trực tiếp đến tuổi thọ và hiệu suất của tấm pin sau này.
Bước 3: Cắt wafer silicon siêu mỏng
Các khối silicon sau khi hoàn thiện được đưa vào dây chuyền cắt thành các lát wafer mỏng.
Wafer hiện đại thường có độ dày khoảng 120 – 180 micromet, mỏng hơn đáng kể so với thế hệ trước nhằm giảm tiêu hao nguyên liệu. Công nghệ cắt dây kim cương được sử dụng rộng rãi nhờ khả năng tạo đường cắt chính xác, hạn chế nứt vỡ và giảm hao hụt silicon.
Sau khi cắt, bề mặt wafer tiếp tục được làm sạch và xử lý để chuẩn bị cho công đoạn sản xuất tế bào quang điện.
Bước 4: Chế tạo tế bào quang điện
Đây là bước quyết định khả năng tạo ra dòng điện của tấm pin mặt trời.
Quy trình sản xuất thường bao gồm:
- Khuếch tán photpho lên bề mặt wafer để tạo lớp bán dẫn loại N.
- Hình thành tiếp giáp P-N có khả năng tạo dòng điện khi tiếp xúc với ánh sáng.
- Phủ lớp chống phản xạ giúp tăng khả năng hấp thụ quang năng.
- In điện cực bạc ở mặt trước và điện cực nhôm ở mặt sau.
- Nung kết điện cực nhằm tăng độ bám dính và khả năng dẫn điện.
Sau công đoạn này, mỗi wafer đã trở thành một solar cell hoàn chỉnh.
Bước 5: Đánh giá chất lượng solar cell
Mỗi tế bào quang điện đều phải trải qua quá trình kiểm tra nghiêm ngặt trước khi lắp ráp.
Một trong những phương pháp phổ biến là EL Test (Electroluminescence Test), sử dụng hình ảnh phát quang để phát hiện các vết nứt vi mô hoặc lỗi cấu trúc bên trong mà mắt thường không thể nhận biết.
Ngoài ra, nhà sản xuất còn:
- Đo hiệu suất chuyển đổi năng lượng.
- Phân loại cell theo công suất.
- Kiểm tra màu sắc và độ đồng đều bề mặt.
- Loại bỏ các cell không đạt tiêu chuẩn kỹ thuật.

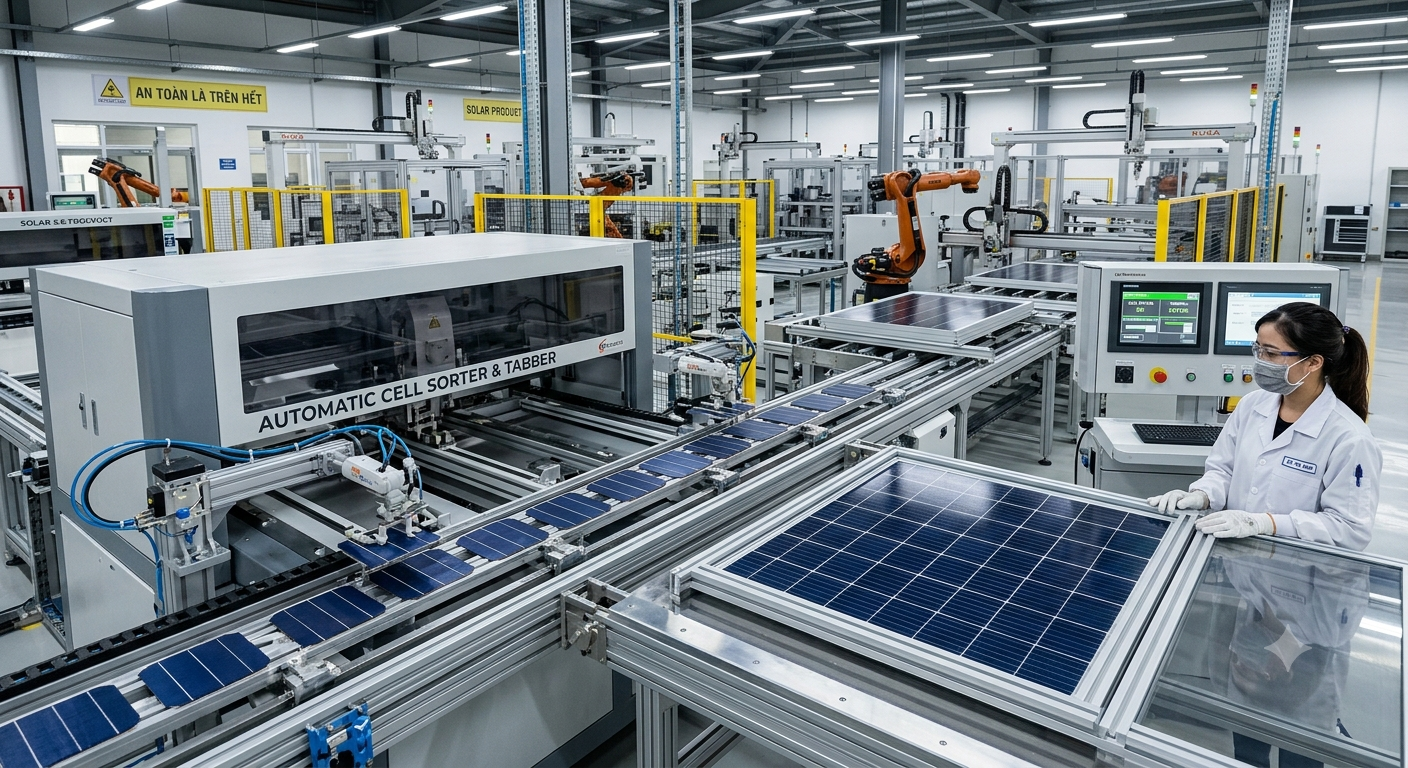

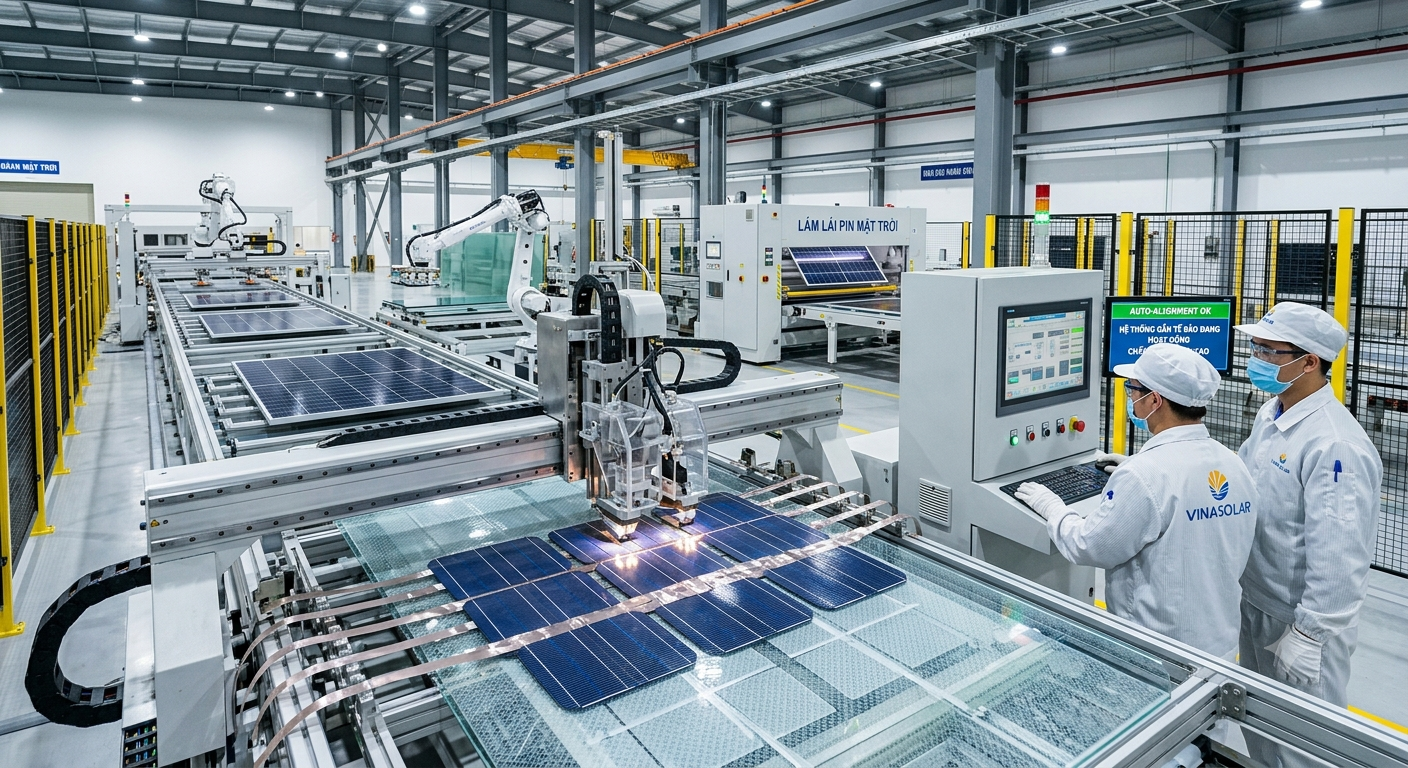

Bước 6: Liên kết các tế bào pin thành chuỗi
Sau khi phân loại, các solar cell được ghép nối thành từng chuỗi nhằm tạo điện áp và công suất theo thiết kế.
Quá trình này gồm:
- Stringing: kết nối các cell bằng dây dẫn chuyên dụng.
- Soldering: hàn các mối nối bằng công nghệ tự động.
- Kiểm tra điện trở tiếp xúc.
- Kiểm soát lỗi hàn và sai lệch vị trí.
Độ chính xác trong công đoạn này ảnh hưởng lớn đến hiệu suất truyền tải điện của toàn bộ module.

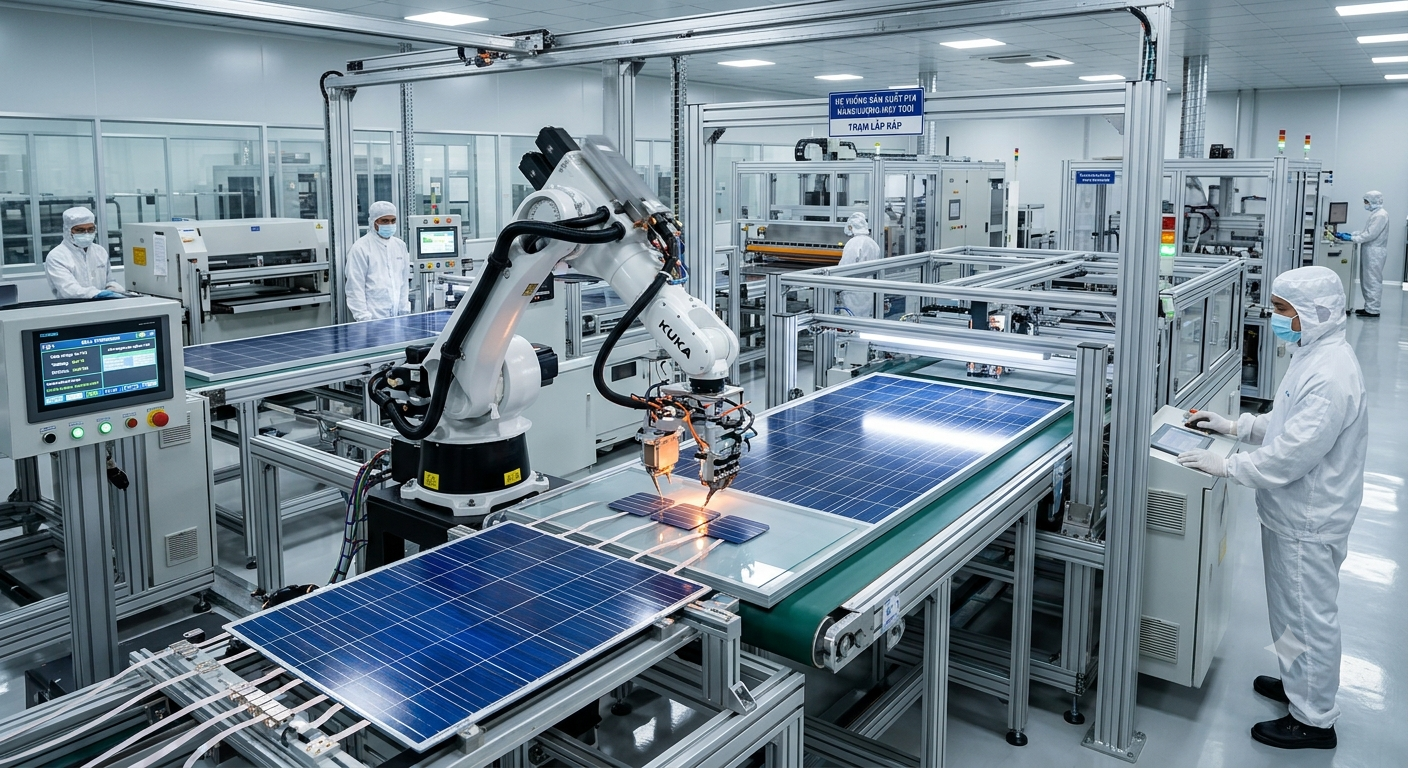

Bước 7: Ép lớp bảo vệ module pin
Để tăng độ bền, các chuỗi cell được đặt giữa nhiều lớp vật liệu bảo vệ trước khi ép kín thành module.
Cấu tạo phổ biến gồm:
- Kính cường lực phía trước.
- Lớp EVA bao bọc tế bào pin.
- Solar cell.
- Lớp EVA phía sau.
- Tấm nền bảo vệ (Backsheet).
Công nghệ ép chân không giúp loại bỏ hoàn toàn bọt khí, tăng khả năng chống ẩm và bảo vệ tế bào quang điện trước các tác động môi trường.

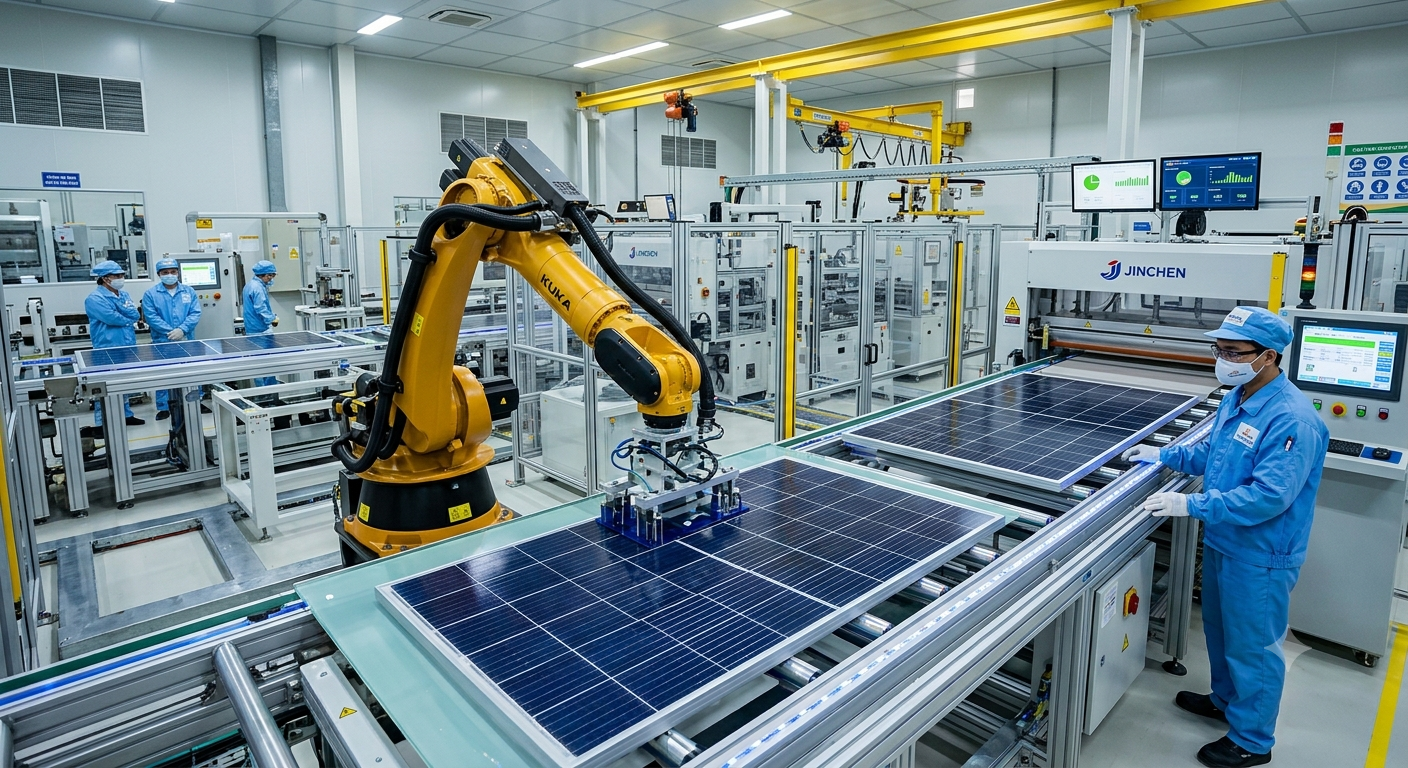

Bước 8: Hoàn thiện kết cấu cơ khí và hệ thống đấu nối
Sau khi ép lớp, module tiếp tục được lắp khung nhôm và hộp đấu nối.
Khung nhôm có nhiệm vụ:
- Gia tăng độ cứng cho tấm pin.
- Hỗ trợ lắp đặt trên mái hoặc hệ giá đỡ.
- Chống cong vênh trong điều kiện thời tiết khắc nghiệt.
Hộp đấu nối được tích hợp diode bypass nhằm hạn chế hiện tượng điểm nóng (Hot Spot). Toàn bộ hệ thống phải đáp ứng tiêu chuẩn chống bụi, chống nước IP65 hoặc IP68 để đảm bảo độ bền ngoài trời.

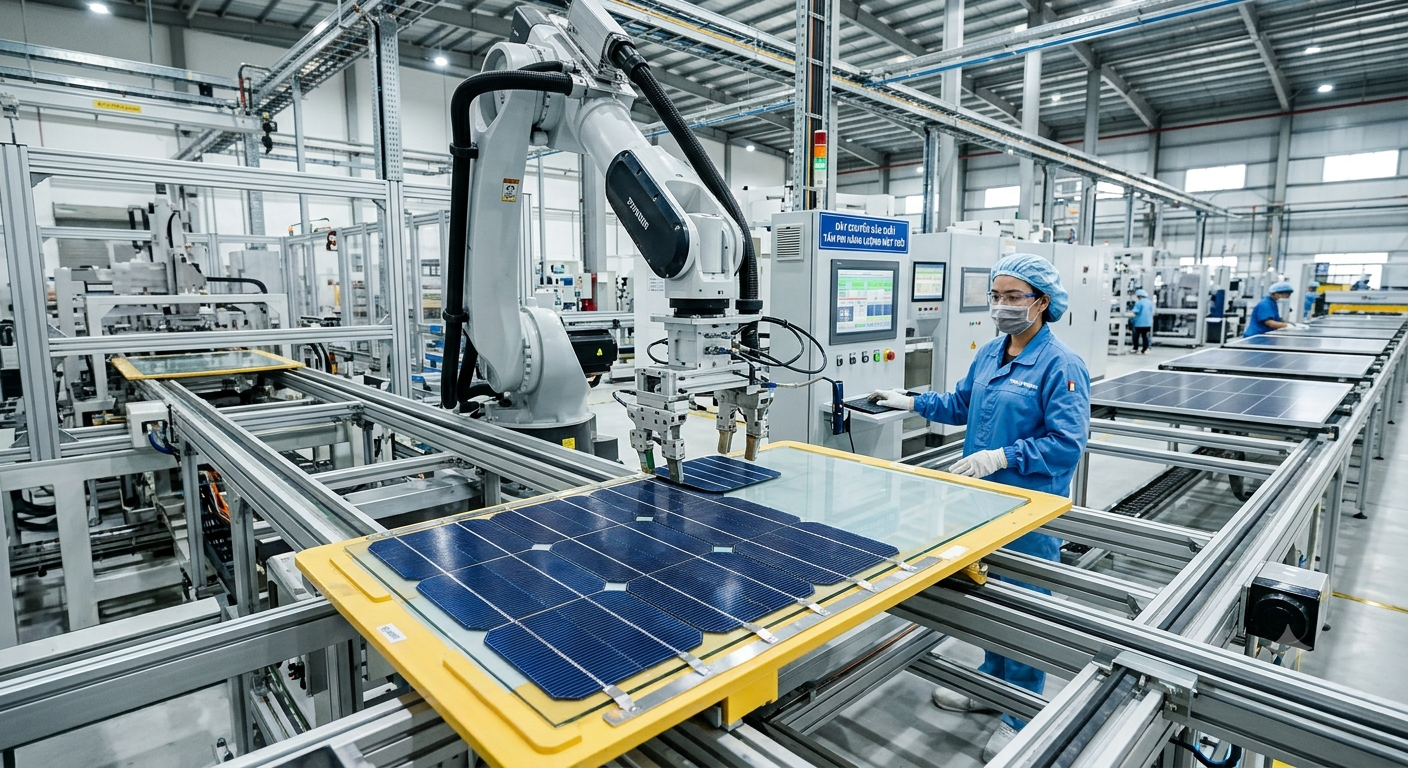

Bước 9: Kiểm định chất lượng trước khi xuất xưởng
Đây là bước cuối cùng trong công nghệ sản xuất tấm pin năng lượng mặt trời, nhằm bảo đảm mỗi sản phẩm đáp ứng các tiêu chuẩn quốc tế.
Các phép thử quan trọng gồm:
- Flash Test: đo công suất thực tế của tấm pin dưới điều kiện tiêu chuẩn.
- Hi-Pot Test: kiểm tra khả năng cách điện và chống rò điện.
- Kiểm tra ngoại quan để phát hiện nứt kính, trầy xước hoặc lỗi lắp ráp.
- Thử nghiệm độ bền cơ học và khả năng chịu tải.
- Đánh giá tính ổn định trong điều kiện nhiệt độ, độ ẩm cao.
Chỉ những sản phẩm vượt qua toàn bộ quy trình kiểm định mới được đóng gói và đưa ra thị trường, bảo đảm hiệu suất vận hành ổn định trong suốt vòng đời từ 25–30 năm.
Những công nghệ sản xuất pin mặt trời tiên tiến nhất hiện nay
Sự phát triển của công nghệ sản xuất tấm pin năng lượng mặt trời không chỉ tập trung vào việc giảm chi phí mà còn hướng tới nâng cao hiệu suất chuyển đổi quang năng thành điện năng. Hiện nay, PERC, TOPCon, HJT và Tandem Perovskite-Silicon là những công nghệ nổi bật, đại diện cho các bước tiến quan trọng của ngành điện mặt trời toàn cầu.
Công nghệ PERC
PERC (Passivated Emitter and Rear Cell) là công nghệ cải tiến từ pin silicon truyền thống bằng cách bổ sung lớp thụ động hóa ở mặt sau tế bào quang điện. Lớp này giúp phản xạ các photon chưa được hấp thụ quay trở lại bề mặt, từ đó tăng khả năng tạo điện.
Nhờ hiệu suất cao hơn từ 1–2% so với công nghệ Al-BSF trước đây và chi phí sản xuất hợp lý, PERC từng chiếm phần lớn thị phần pin mặt trời toàn cầu trong nhiều năm. Đây cũng là nền tảng để phát triển các thế hệ pin hiệu suất cao hơn sau này.
Công nghệ TOPCon
TOPCon (Tunnel Oxide Passivated Contact) sử dụng lớp oxit siêu mỏng kết hợp với tiếp xúc thụ động nhằm giảm tổn thất điện tử và nâng cao hiệu suất chuyển đổi.
So với PERC, TOPCon có hiệu suất cao hơn, khả năng hoạt động tốt trong điều kiện nhiệt độ cao và suy giảm công suất chậm hơn theo thời gian. Nhờ những ưu điểm này, TOPCon đang nhanh chóng trở thành lựa chọn ưu tiên của nhiều nhà sản xuất và dần thay thế PERC trên quy mô thương mại.
Công nghệ HJT
HJT (Heterojunction Technology) kết hợp silicon tinh thể với silicon vô định hình để tối ưu khả năng hấp thụ ánh sáng. Công nghệ này cho hiệu suất thực tế rất cao, hệ số nhiệt thấp và khả năng phát điện tốt trong điều kiện bức xạ yếu.
Mặc dù chi phí sản xuất vẫn còn tương đối cao, HJT được đánh giá là một trong những hướng phát triển đầy triển vọng nhờ hiệu quả vận hành dài hạn và khả năng tương thích với các công nghệ thế hệ mới.
Tandem Perovskite-Silicon
Tandem Perovskite-Silicon là công nghệ kết hợp hai lớp vật liệu hấp thụ ánh sáng khác nhau nhằm khai thác phổ năng lượng mặt trời hiệu quả hơn. Các phòng thí nghiệm trên thế giới đã ghi nhận nhiều kỷ lục hiệu suất vượt xa giới hạn của pin silicon đơn lớp.
Dù vẫn trong giai đoạn thương mại hóa ban đầu, công nghệ này được kỳ vọng sẽ tạo ra cuộc cách mạng trong công nghệ sản xuất tấm pin năng lượng mặt trời, mở ra cơ hội phát triển các mô-đun có hiệu suất vượt 30% với chi phí ngày càng cạnh tranh trong tương lai.
Những yếu tố quyết định chất lượng tấm pin năng lượng mặt trời
Chất lượng của tấm pin không chỉ phụ thuộc vào thiết kế mà còn bị chi phối bởi nhiều công đoạn trong công nghệ sản xuất tấm pin năng lượng mặt trời. Từ nguyên liệu đầu vào đến quy trình kiểm định cuối cùng đều tác động trực tiếp đến hiệu suất phát điện, khả năng chống suy giảm và tuổi thọ sản phẩm.
Chất lượng silicon quyết định hiệu suất chuyển đổi
Silicon là vật liệu nền tạo nên tế bào quang điện. Độ tinh khiết của silicon càng cao thì khả năng hấp thụ ánh sáng và chuyển đổi thành điện năng càng hiệu quả. Các tấm pin sử dụng silicon đơn tinh thể (Monocrystalline) thường có hiệu suất cao hơn nhờ cấu trúc tinh thể đồng nhất, giảm thất thoát năng lượng trong quá trình truyền dẫn electron.
Ngược lại, silicon chất lượng thấp có thể làm gia tăng tỷ lệ suy hao công suất, giảm tuổi thọ và ảnh hưởng đến độ ổn định của hệ thống điện mặt trời.
Công nghệ tế bào quang điện tạo nên sự khác biệt
Sự phát triển của các công nghệ như PERC, TOPCon hay HJT đã nâng cao đáng kể hiệu suất tấm pin. Những công nghệ này giúp tăng khả năng hấp thụ ánh sáng, giảm tái kết hợp electron và tối ưu sản lượng điện trong điều kiện bức xạ thấp.
Do đó, khi đánh giá công nghệ sản xuất tấm pin năng lượng mặt trời, loại tế bào quang điện được áp dụng là một tiêu chí quan trọng phản ánh chất lượng sản phẩm.
Vật liệu đóng gói ảnh hưởng đến độ bền lâu dài
Lớp kính cường lực, màng EVA, tấm nền Backsheet và khung nhôm có vai trò bảo vệ tế bào quang điện khỏi tác động của môi trường. Vật liệu đóng gói chất lượng cao giúp tấm pin chống ẩm, chống tia UV, hạn chế hiện tượng nứt vỡ và giảm tốc độ lão hóa.
Nhờ đó, tấm pin có thể duy trì hiệu suất ổn định trong suốt 25–30 năm vận hành.

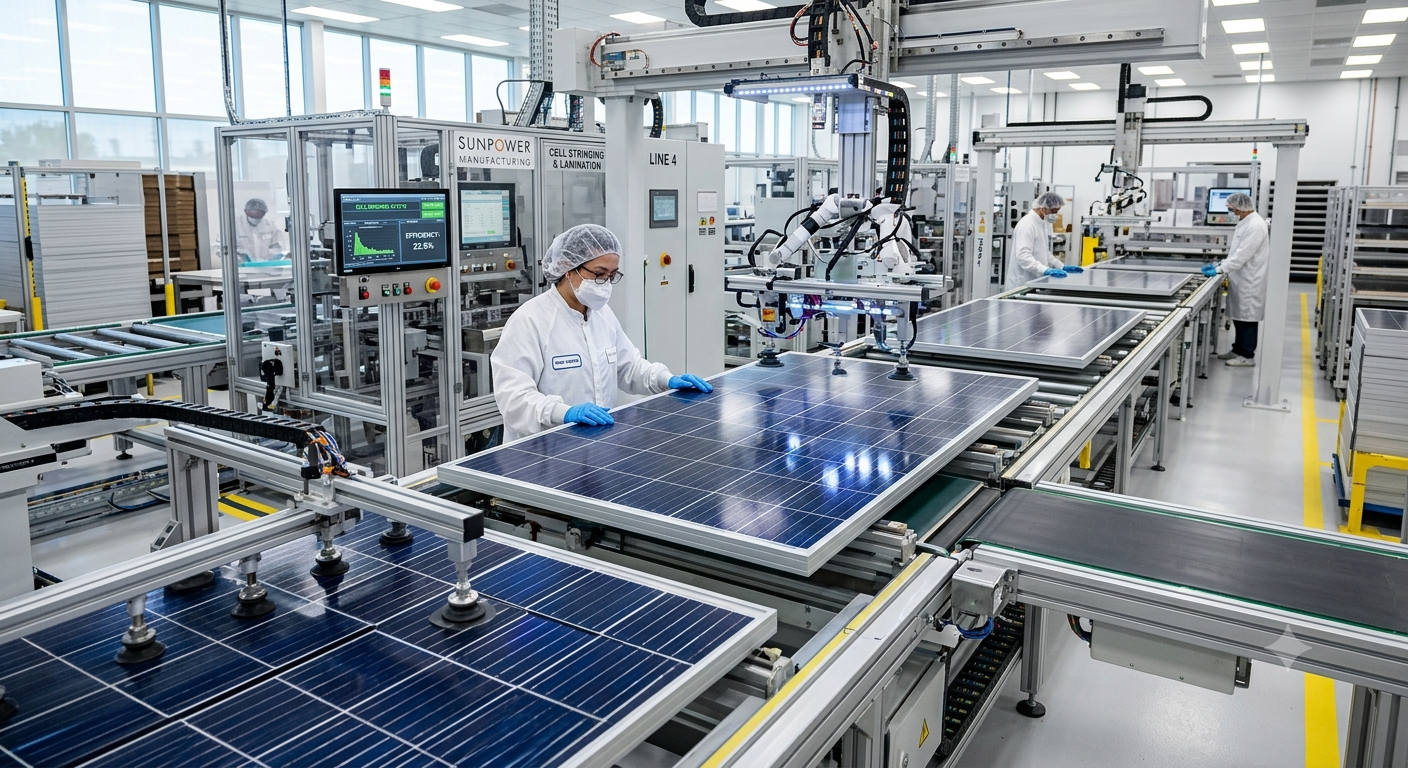

Hệ thống kiểm soát chất lượng đảm bảo tính đồng nhất
Các nhà máy hiện đại thường áp dụng quy trình kiểm tra tự động bằng AI, camera quang học và thiết bị đo điện chuyên dụng. Mỗi tấm pin phải trải qua nhiều bước kiểm định như kiểm tra vi nứt, đo công suất thực tế, thử nghiệm nhiệt độ và khả năng chịu tải.
Hệ thống kiểm soát nghiêm ngặt giúp phát hiện lỗi từ sớm, đảm bảo sản phẩm đạt tiêu chuẩn kỹ thuật trước khi xuất xưởng, từ đó nâng cao độ tin cậy và hiệu quả khai thác lâu dài.
Hiểu rõ công nghệ sản xuất tấm pin năng lượng mặt trời không chỉ giúp người dùng đánh giá chất lượng sản phẩm mà còn đưa ra lựa chọn đầu tư hiệu quả, bền vững trong dài hạn. Nếu bạn đang tìm kiếm giải pháp tiết kiệm năng lượng, giảm chi phí điện và tối ưu hiệu suất vận hành, MasterSolar sẵn sàng đồng hành với bộ giải pháp điện mặt trời và pin lưu trữ điện toàn diện. Liên hệ hotline 0926 02 8886 để được tư vấn giải pháp phù hợp cho nhu cầu thực tế của bạn.
