Một hệ thống điện mặt trời chỉ thực sự bền vững khi mọi thành phần đều được lựa chọn đúng chuẩn, trong đó dây điện năng lượng mặt trời là mắt xích không thể bỏ qua. Loại dây này quyết định khả năng truyền tải điện, độ an toàn và tuổi thọ của toàn bộ hệ thống. Cùng MasterSolar khám phá những tiêu chuẩn quan trọng giúp lựa chọn dây dẫn phù hợp, tối ưu hiệu suất và hạn chế rủi ro trong quá trình vận hành.

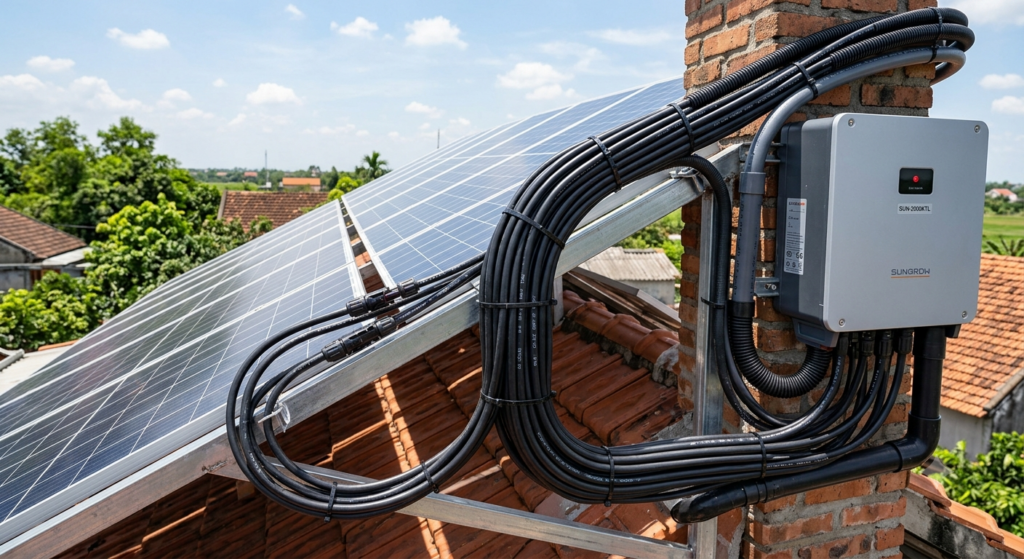

Dây điện năng lượng mặt trời là gì?
Dây điện năng lượng mặt trời là loại cáp điện được thiết kế riêng cho hệ thống điện mặt trời, đảm nhiệm vai trò truyền tải dòng điện một chiều (DC) từ tấm pin đến bộ biến tần và các thiết bị liên quan. Khác với dây điện dân dụng thông thường, loại dây này phải hoạt động ổn định trong môi trường ngoài trời khắc nghiệt, thường xuyên chịu tác động của tia UV, nhiệt độ cao, độ ẩm và mưa nắng kéo dài.
Nhờ cấu tạo lõi đồng dẫn điện tốt cùng lớp cách điện và vỏ bọc chuyên dụng, dây điện năng lượng mặt trời giúp giảm tổn thất điện năng, hạn chế nguy cơ chập cháy và duy trì hiệu suất vận hành của toàn hệ thống trong suốt vòng đời sử dụng. Đây là một trong những thành phần quan trọng quyết định tính an toàn và hiệu quả của dự án điện mặt trời.

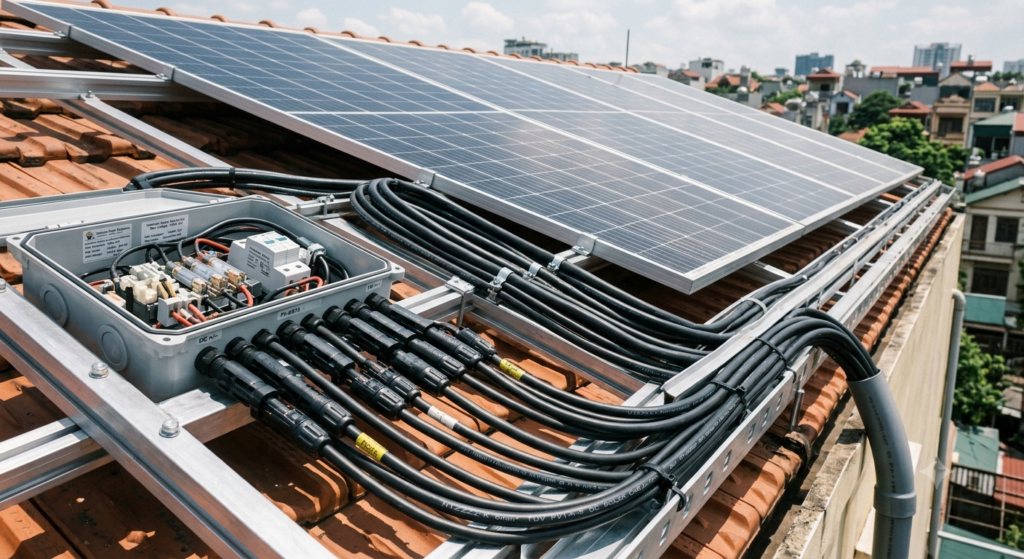

Cấu tạo của dây điện năng lượng mặt trời
Khác với dây điện dân dụng thông thường, dây điện năng lượng mặt trời được thiết kế chuyên biệt để vận hành liên tục ngoài trời trong nhiều năm. Mỗi lớp cấu tạo đều có vai trò quan trọng nhằm đảm bảo hiệu suất truyền tải điện, độ an toàn và tuổi thọ của toàn hệ thống điện mặt trời.
Ruột dẫn đồng mạ thiếc tăng hiệu quả truyền tải điện
Phần lõi dẫn điện của dây điện năng lượng mặt trời thường sử dụng đồng nguyên chất có độ tinh khiết cao, bên ngoài được phủ một lớp thiếc bảo vệ.
Ưu điểm của cấu tạo này gồm:
- Dẫn điện tốt, giảm tổn thất điện năng trên đường truyền.
- Hạn chế hiện tượng oxy hóa khi tiếp xúc với không khí và độ ẩm.
- Duy trì khả năng hoạt động ổn định trong thời gian dài.
- Gia tăng tuổi thọ dây dẫn trong môi trường ngoài trời khắc nghiệt.
Lớp cách điện XLPE chịu nhiệt và chống lão hóa
XLPE (Cross-linked Polyethylene) là vật liệu cách điện được sử dụng phổ biến trong các loại cáp điện mặt trời chất lượng cao.
Đặc tính nổi bật gồm:
- Chịu được nhiệt độ làm việc cao liên tục.
- Chống tác động của tia UV từ ánh nắng mặt trời.
- Hạn chế nứt gãy, lão hóa sau nhiều năm sử dụng.
- Có khả năng chống cháy lan, nâng cao mức độ an toàn cho hệ thống.
Lớp vỏ bảo vệ chuyên dụng cho điều kiện ngoài trời
Bao bọc bên ngoài lớp cách điện là lớp vỏ bảo vệ có độ bền cơ học cao, giúp dây dẫn chống lại các tác động từ môi trường.
Lớp vỏ này mang lại nhiều lợi ích như:
- Chống mưa, nắng và sự thay đổi nhiệt độ liên tục.
- Kháng hóa chất, dầu mỡ và các tác nhân ăn mòn.
- Hạn chế hư hỏng do va đập hoặc ma sát trong quá trình lắp đặt.
- Giữ nguyên tính năng bảo vệ trong suốt vòng đời hệ thống.
Các loại dây điện năng lượng mặt trời phổ biến hiện nay
Việc lựa chọn đúng dây điện năng lượng mặt trời không chỉ giúp giảm tổn thất điện năng mà còn đảm bảo tuổi thọ và độ an toàn cho toàn bộ hệ thống. Mỗi tiết diện dây được thiết kế để đáp ứng những mức dòng điện và công suất khác nhau, phù hợp với từng quy mô lắp đặt từ hộ gia đình đến nhà máy điện mặt trời.

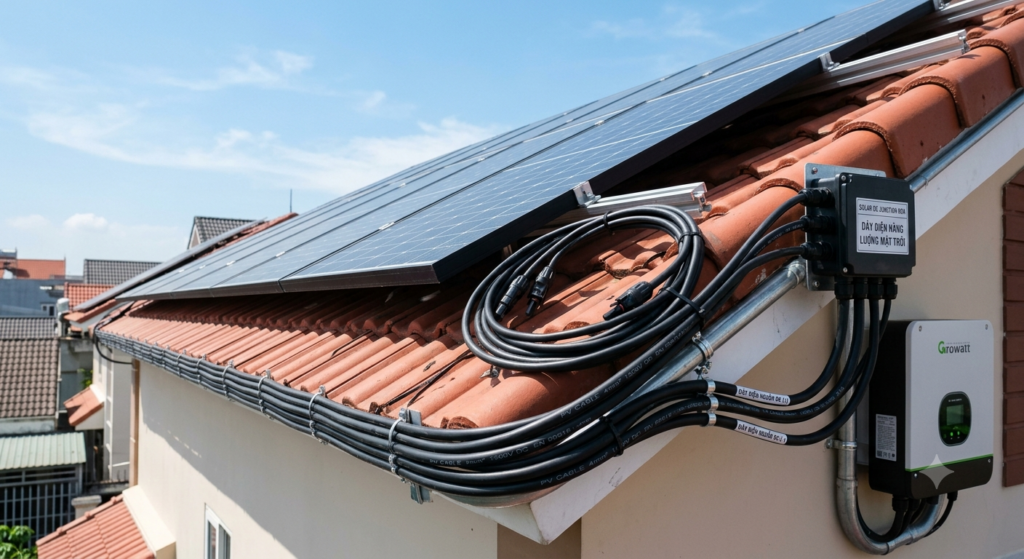

Dây DC 4mm² cho hệ thống quy mô nhỏ
Dây DC 4mm² là loại được sử dụng phổ biến trong các hệ thống điện mặt trời dân dụng có công suất thấp đến trung bình.
Ứng dụng phổ biến:
- Hệ thống điện mặt trời mái nhà dưới 5kWp.
- Kết nối giữa các tấm pin và inverter.
- Công trình nhà ở, cửa hàng nhỏ.
Công suất phù hợp:
- Từ 1kWp đến khoảng 5kWp.
- Chiều dài đường dây ngắn, tổn hao điện áp thấp.
Ưu điểm của dây 4mm² là chi phí hợp lý, dễ thi công và đáp ứng tốt nhu cầu của đa số hộ gia đình.
Dây DC 6mm² cho hệ thống cần truyền tải ổn định
Khi công suất hệ thống tăng hoặc khoảng cách truyền dẫn dài hơn, dây DC 6mm² là lựa chọn tối ưu nhằm hạn chế sụt áp.
Nên sử dụng khi:
- Hệ thống từ 5kWp đến 10kWp.
- Khoảng cách từ giàn pin đến inverter tương đối xa.
- Khu vực có cường độ bức xạ cao, dòng điện vận hành lớn.
Nhờ tiết diện lớn hơn, dây 6mm² giúp giảm tổn thất năng lượng và nâng cao hiệu suất khai thác điện mặt trời trong thời gian dài.

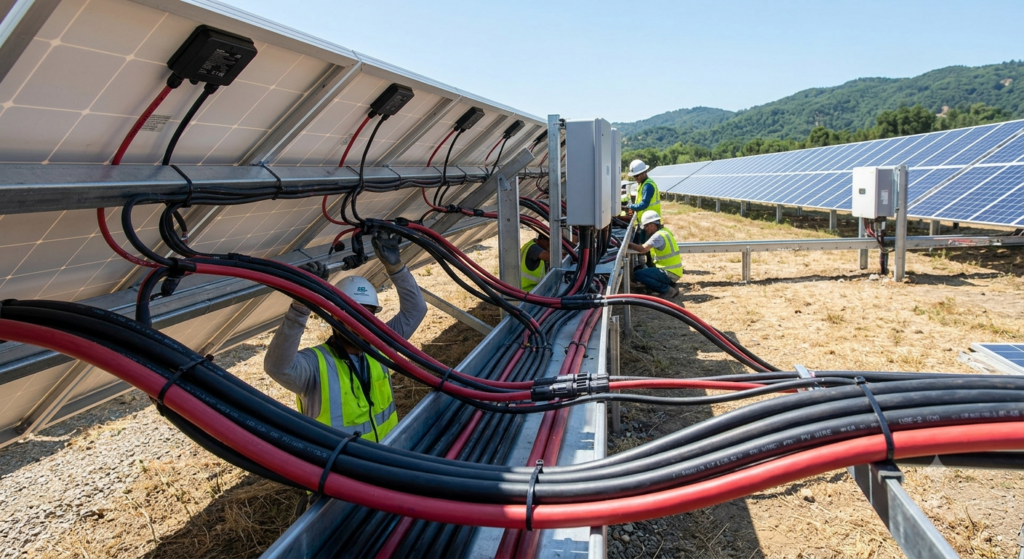

Dây DC 10mm² cho dự án công suất lớn
Dây DC 10mm² thường xuất hiện trong các hệ thống thương mại và công nghiệp có sản lượng điện lớn.
Đặc điểm nổi bật:
- Khả năng chịu dòng cao.
- Hạn chế hiện tượng phát nhiệt trên đường dây.
- Đảm bảo ổn định khi vận hành liên tục.
Loại dây này phù hợp với các hệ thống trên 10kWp, trang trại điện mặt trời hoặc nhà xưởng sản xuất có nhu cầu tiêu thụ điện lớn.
Dây AC kết nối sau inverter
Sau khi inverter chuyển đổi dòng điện DC thành AC, hệ thống cần sử dụng dây AC chuyên dụng để truyền tải điện đến tủ điện và thiết bị sử dụng.
Vai trò chính:
- Truyền tải điện năng từ inverter đến lưới điện hoặc phụ tải.
- Đảm bảo hiệu suất vận hành ổn định.
- Hạn chế quá tải và sụt áp.
Tiêu chuẩn lựa chọn:
- Tiết diện phù hợp với công suất inverter.
- Ruột dẫn bằng đồng chất lượng cao.
- Vỏ cách điện chịu nhiệt và chống cháy.
- Đáp ứng tiêu chuẩn IEC hoặc TCVN hiện hành.
Dây tiếp địa bảo vệ an toàn hệ thống
Bên cạnh dây dẫn điện, dây tiếp địa là thành phần không thể thiếu trong mọi hệ thống dây điện năng lượng mặt trời.
Vai trò chống sét:
- Dẫn dòng điện sét xuống đất khi xảy ra sự cố.
- Bảo vệ tấm pin, inverter và các thiết bị điện.
Vai trò an toàn điện:
- Giảm nguy cơ rò điện.
- Hạn chế điện giật cho người sử dụng.
- Tăng độ ổn định cho toàn bộ hệ thống.
Để đạt hiệu quả bảo vệ tối đa, dây tiếp địa cần có tiết diện phù hợp, điện trở nối đất đạt chuẩn và được thi công đúng kỹ thuật ngay từ giai đoạn lắp đặt.
Cách tính tiết diện dây điện năng lượng mặt trời theo công suất hệ thống
Việc lựa chọn đúng tiết diện dây dẫn giúp hạn chế sụt áp, giảm tổn thất điện năng và đảm bảo hệ thống điện mặt trời vận hành ổn định trong thời gian dài. Nếu dây quá nhỏ so với công suất tải, dây có thể nóng lên, làm giảm hiệu suất truyền tải và ảnh hưởng đến tuổi thọ thiết bị.
Công thức tính tiết diện dây dẫn
Trong thực tế, tiết diện dây được xác định dựa trên cường độ dòng điện và chiều dài tuyến dây:S=JI
Trong đó:
- S: Tiết diện dây dẫn (mm²)
- I: Dòng điện tải (A)
- J: Mật độ dòng điện cho phép (A/mm²), thường từ 4–6 A/mm² đối với dây đồng
Ngoài ra, cần kiểm tra thêm mức sụt áp trên đường dây, đặc biệt khi khoảng cách từ tấm pin đến inverter hoặc từ inverter đến tủ điện lớn hơn 20 m.
Ví dụ thực tế
Giả sử hệ thống điện mặt trời 5kWp sử dụng inverter 1 pha 220V:
- Công suất: 5.000W
- Điện áp: 220V
- Dòng điện tải:
I=2205000≈22,7A
Với mật độ dòng điện cho phép 5 A/mm²:S=522,7≈4,5mm2
Trong trường hợp này nên chọn dây đồng 6 mm² để đảm bảo an toàn và hạn chế tổn thất điện năng.
Bảng tham khảo tiết diện dây theo quy mô hệ thống
| Công suất hệ thống | Chiều dài dây (≤ 20m) | Tiết diện khuyến nghị |
|---|---|---|
| 3 kWp | ≤ 20m | 4 mm² |
| 5 kWp | ≤ 20m | 6 mm² |
| 10 kWp | ≤ 20m | 10 mm² |
| 20 kWp | ≤ 20m | 16 – 25 mm² |
Lưu ý rằng bảng trên chỉ mang tính tham khảo. Khi chiều dài dây tăng hoặc hệ thống hoạt động trong môi trường nhiệt độ cao, cần tăng tiết diện dây điện năng lượng mặt trời để giảm sụt áp và duy trì hiệu suất phát điện tối ưu.
Những sai lầm phổ biến khi lắp đặt dây điện năng lượng mặt trời
Việc lựa chọn đúng dây điện năng lượng mặt trời là chưa đủ. Trong thực tế, nhiều hệ thống điện mặt trời vẫn gặp tình trạng thất thoát điện năng, giảm tuổi thọ hoặc tiềm ẩn nguy cơ cháy nổ do các lỗi lắp đặt phổ biến. Dưới đây là những sai lầm thường gặp mà chủ đầu tư và đơn vị thi công cần đặc biệt lưu ý.
Dùng dây điện dân dụng thay cho dây chuyên dụng
Nhiều người cho rằng dây điện dân dụng có thể thay thế dây điện mặt trời để tiết kiệm chi phí. Tuy nhiên, đây là lựa chọn tiềm ẩn nhiều rủi ro. Dây dân dụng không được thiết kế để làm việc liên tục ngoài trời dưới tác động của tia UV, nhiệt độ cao, độ ẩm và môi trường khắc nghiệt.
Sau một thời gian sử dụng, lớp vỏ cách điện dễ bị lão hóa, nứt gãy hoặc suy giảm khả năng bảo vệ, làm tăng nguy cơ chập cháy và rò rỉ điện.
Lựa chọn tiết diện dây không phù hợp
Tiết diện dây dẫn ảnh hưởng trực tiếp đến khả năng truyền tải điện năng. Nếu dây quá nhỏ so với công suất hệ thống, điện trở trên đường dây sẽ tăng, gây hiện tượng phát nhiệt và sụt áp.
Hậu quả là sản lượng điện suy giảm, hiệu suất inverter giảm và tuổi thọ thiết bị bị ảnh hưởng. Vì vậy, việc tính toán tiết diện dây cần dựa trên dòng điện, chiều dài tuyến dây và công suất thực tế của hệ thống.

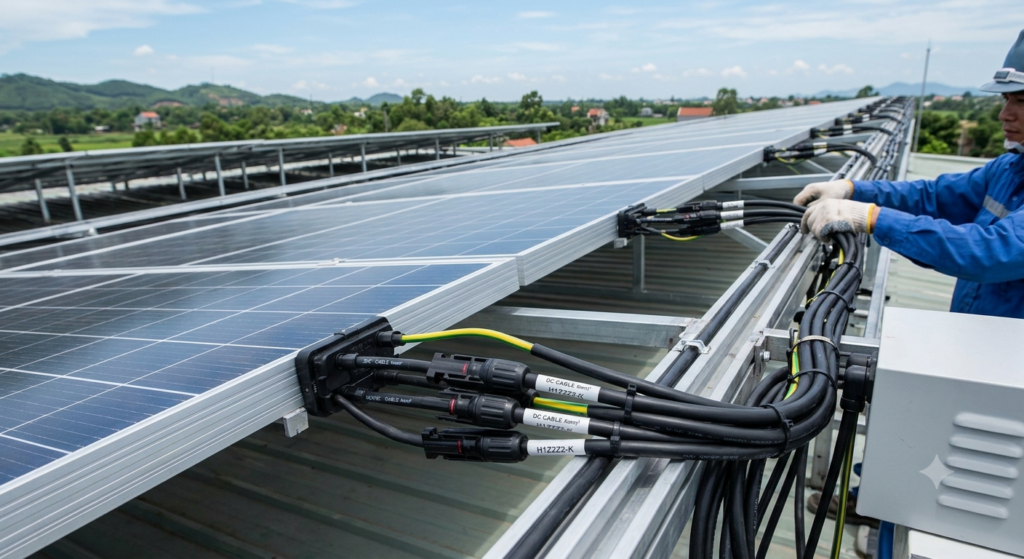

Thi công đầu nối MC4 không đúng kỹ thuật
Đầu nối MC4 đóng vai trò liên kết các tấm pin và thiết bị trong hệ thống. Nếu bấm cos không đạt chuẩn, siết không đủ lực hoặc sử dụng đầu nối kém chất lượng, vị trí tiếp xúc sẽ phát sinh điện trở cao.
Theo thời gian, khu vực này có thể nóng lên bất thường, gây đánh hồ quang điện, làm hỏng đầu nối và ảnh hưởng đến sự an toàn của toàn bộ hệ thống điện mặt trời.

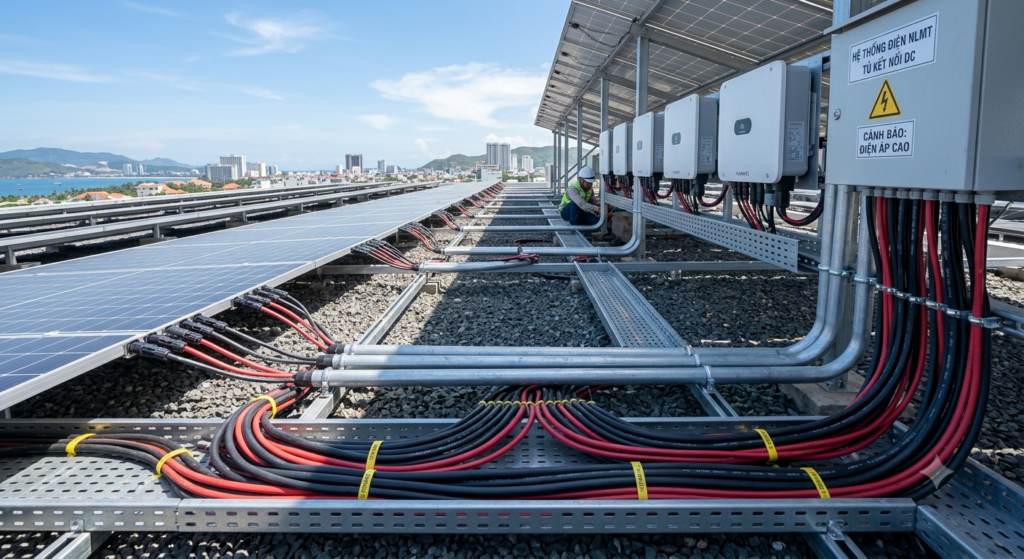

Bỏ qua giải pháp bảo vệ đường dây
Không ít công trình đi dây trực tiếp trên mái hoặc ngoài trời mà không sử dụng ống luồn, máng cáp hoặc các giải pháp bảo vệ chuyên dụng. Điều này khiến dây điện năng lượng mặt trời dễ bị tác động bởi thời tiết, động vật gặm nhấm hoặc va chạm cơ học.
Việc trang bị hệ thống bảo vệ phù hợp giúp hạn chế hư hỏng, tăng tuổi thọ dây dẫn và giảm chi phí bảo trì trong dài hạn.
Không tính toán sụt áp trước khi lắp đặt
Sụt áp là yếu tố thường bị bỏ qua trong quá trình thiết kế. Khi khoảng cách từ giàn pin đến inverter hoặc tủ điện quá xa, tổn thất điện áp trên đường dây có thể vượt mức cho phép.
Việc kiểm tra và tính toán sụt áp ngay từ đầu giúp lựa chọn đúng loại dây, đúng tiết diện và tối ưu hiệu quả khai thác điện năng. Đây là bước quan trọng để đảm bảo hệ thống vận hành ổn định, an toàn và đạt hiệu suất tối đa trong suốt vòng đời sử dụng.
Tuổi thọ của dây điện năng lượng mặt trời là bao lâu?
Trong một hệ thống điện mặt trời, dây điện năng lượng mặt trời là bộ phận phải hoạt động liên tục ngoài trời và chịu tác động trực tiếp từ môi trường. Nếu lựa chọn đúng chủng loại và lắp đặt đạt chuẩn, tuổi thọ của dây có thể đạt từ 25-30 năm, tương đương vòng đời của tấm pin năng lượng mặt trời.
Tuy nhiên, độ bền thực tế còn phụ thuộc vào nhiều yếu tố khác nhau:
- Nhiệt độ vận hành: Môi trường có nhiệt độ cao kéo dài khiến lớp cách điện lão hóa nhanh hơn, làm giảm khả năng bảo vệ lõi dẫn điện.
- Tác động của tia UV: Ánh nắng mặt trời liên tục có thể làm nứt, giòn hoặc bạc màu lớp vỏ nếu dây không được sản xuất từ vật liệu chống tia cực tím chuyên dụng.
- Chất lượng vật liệu: Dây sử dụng lõi đồng nguyên chất, lớp cách điện XLPE hoặc vật liệu đạt chuẩn quốc tế thường có độ bền và khả năng truyền tải điện ổn định hơn.
- Kỹ thuật thi công: Việc kéo dây quá căng, uốn gập sai bán kính hoặc đấu nối không đúng kỹ thuật có thể làm giảm tuổi thọ của toàn bộ hệ thống.
Trong quá trình sử dụng, cần kiểm tra định kỳ để phát hiện các dấu hiệu xuống cấp như vỏ dây nứt gãy, phồng rộp, đổi màu, xuất hiện hiện tượng quá nhiệt hoặc suy giảm hiệu suất truyền tải điện. Đây là những tín hiệu cho thấy dây điện năng lượng mặt trời cần được thay thế nhằm đảm bảo an toàn và duy trì hiệu quả vận hành lâu dài.
Lựa chọn dây điện năng lượng mặt trời đúng tiêu chuẩn không chỉ giúp giảm tổn thất điện năng mà còn nâng cao độ an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống. Nếu bạn đang tìm kiếm giải pháp điện mặt trời và pin lưu trữ tối ưu cho gia đình hoặc doanh nghiệp, MasterSolar sẵn sàng đồng hành với những giải pháp tiết kiệm năng lượng hiệu quả, bền vững. Liên hệ hotline 0926 02 8886 để được tư vấn và thiết kế hệ thống phù hợp với nhu cầu thực tế.
