Mạch chỉnh lưu là gì?
Mạch chỉnh lưu là mạch điện có chức năng biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), tạo ra nguồn điện phù hợp cho hầu hết thiết bị điện tử và hệ thống điều khiển. Quá trình này được thực hiện chủ yếu nhờ các linh kiện bán dẫn như diode hoặc thyristor, giúp dòng điện chỉ đi theo một chiều hoặc được điều khiển theo yêu cầu.
Mục đích của mạch chỉnh lưu không chỉ dừng lại ở việc chuyển đổi AC sang DC mà còn đảm bảo cung cấp nguồn điện ổn định cho thiết bị hoạt động. Trong thực tế, điện lưới dân dụng đều là dòng xoay chiều, trong khi đa số linh kiện điện tử như vi điều khiển, cảm biến, mạch điều khiển, bộ sạc, máy tính hay hệ thống năng lượng mặt trời đều sử dụng nguồn một chiều. Vì vậy, mạch chỉnh lưu đóng vai trò là cầu nối quan trọng, giúp chuyển đổi và tạo nền tảng cho các quá trình lọc, ổn áp và cấp nguồn phía sau hoạt động hiệu quả.
Vai trò của mạch chỉnh lưu trong hệ thống điện
Trong hầu hết thiết bị điện và điện tử, nguồn điện xoay chiều (AC) từ lưới điện không thể cấp trực tiếp cho các linh kiện hoạt động. Lúc này, mạch chỉnh lưu đảm nhận nhiệm vụ chuyển đổi dòng điện AC thành dòng điện một chiều (DC) có điện áp phù hợp, tạo nền tảng cho quá trình cấp nguồn, điều khiển và vận hành thiết bị. Nhờ khả năng cung cấp nguồn DC ổn định, mạch chỉnh lưu xuất hiện trong hầu hết các lĩnh vực, từ điện dân dụng, điện công nghiệp đến năng lượng tái tạo và giao thông điện hóa.
- Nguồn adapter: Chuyển đổi điện lưới AC thành nguồn DC với điện áp phù hợp để cấp điện cho laptop, modem, camera, router và nhiều thiết bị điện tử khác.
- Bộ sạc điện thoại: Chỉnh lưu điện xoay chiều thành điện một chiều trước khi điều chỉnh điện áp và dòng sạc, giúp pin được nạp an toàn, ổn định.
- UPS (bộ lưu điện): Biến đổi nguồn AC sang DC để sạc ắc quy, đồng thời tạo nguồn DC phục vụ quá trình chuyển đổi ngược khi xảy ra mất điện.
- Biến tần: Tạo điện áp DC trung gian từ nguồn AC trước khi nghịch lưu thành nguồn AC có tần số và điện áp theo yêu cầu.
- Hệ thống năng lượng mặt trời: Được tích hợp trong inverter để quản lý dòng điện, tối ưu quá trình chuyển đổi và lưu trữ năng lượng.
- Xe điện: Tham gia chuyển đổi và quản lý nguồn điện cho bộ sạc, hệ thống pin và các mạch điều khiển trên xe.
- Bộ nguồn công nghiệp: Cung cấp nguồn DC ổn định cho PLC, cảm biến, biến tần, hệ thống tự động hóa và dây chuyền sản xuất, đảm bảo thiết bị vận hành liên tục với độ tin cậy cao.
Cấu tạo của mạch chỉnh lưu gồm những thành phần nào?
Để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), mạch chỉnh lưu được cấu thành từ nhiều linh kiện điện tử có chức năng riêng biệt. Tùy theo yêu cầu về điện áp đầu ra, mức độ ổn định và ứng dụng thực tế, một số thành phần có thể được bổ sung hoặc lược bỏ. Dưới đây là những bộ phận quan trọng nhất trong một mạch chỉnh lưu tiêu chuẩn.
Diode chỉnh lưu
Diode chỉnh lưu là thành phần cốt lõi của mạch chỉnh lưu, đảm nhận nhiệm vụ chỉ cho dòng điện đi theo một chiều xác định và chặn dòng điện theo chiều ngược lại. Chính đặc tính này giúp dòng điện xoay chiều, vốn liên tục đổi chiều, được chuyển thành dòng điện một chiều.
Diode hoạt động dựa trên cấu trúc tiếp giáp P-N. Khi được phân cực thuận, điện trở của diode rất nhỏ nên dòng điện dễ dàng đi qua. Ngược lại, khi phân cực ngược, vùng tiếp giáp tạo ra lớp cản điện khiến dòng điện gần như không thể truyền qua. Nhờ đó, diode chỉ dẫn điện theo một hướng, tạo nền tảng cho quá trình chỉnh lưu.
Máy biến áp
Máy biến áp không phải lúc nào cũng xuất hiện trong mạch chỉnh lưu, nhưng là thành phần quan trọng ở các bộ nguồn sử dụng điện lưới AC.
Nhiệm vụ chính của máy biến áp là tăng hoặc hạ điện áp đầu vào đến mức phù hợp với thiết bị, đồng thời cách ly mạch điện để nâng cao độ an toàn. Trong các bộ nguồn điện tử dân dụng, máy biến áp thường được đặt trước cầu diode nhằm đảm bảo điện áp sau chỉnh lưu đáp ứng đúng yêu cầu vận hành.
Tụ lọc
Sau khi chỉnh lưu, điện áp DC vẫn tồn tại các xung nhấp nhô (gợn sóng). Tụ lọc có nhiệm vụ tích trữ năng lượng khi điện áp tăng và phóng điện khi điện áp giảm, từ đó san bằng các dao động điện áp.
Nhờ tụ lọc, điện áp đầu ra trở nên ổn định hơn, giảm hiện tượng nhiễu và giúp các thiết bị điện tử hoạt động chính xác, bền bỉ hơn.
Cuộn cảm

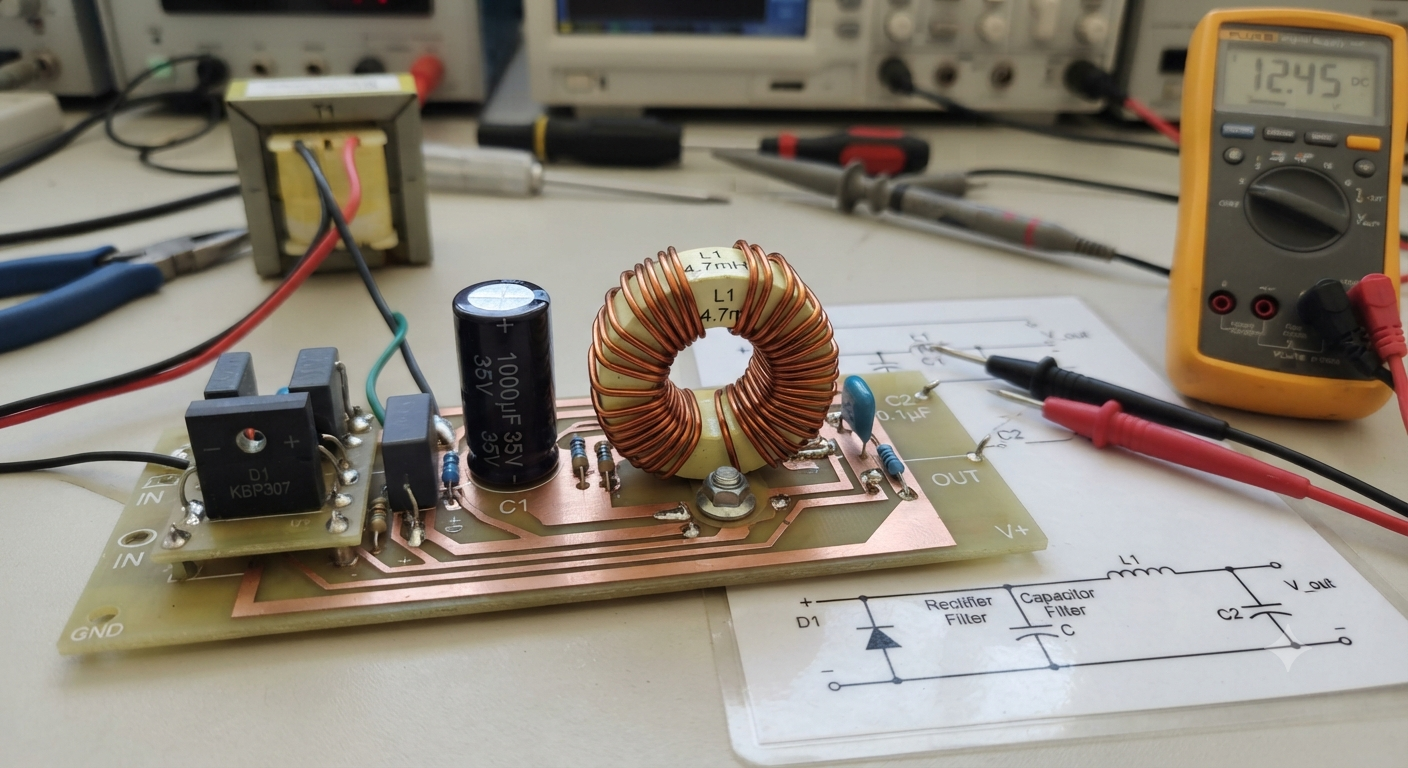

Trong những mạch chỉnh lưu yêu cầu chất lượng nguồn cao, cuộn cảm thường được kết hợp với tụ lọc để tạo thành mạch lọc LC.
Đặc tính chống lại sự thay đổi đột ngột của dòng điện giúp cuộn cảm giảm đáng kể độ gợn sóng, hạn chế nhiễu điện từ và cải thiện chất lượng nguồn DC. Thành phần này thường xuất hiện trong nguồn công suất lớn, bộ nguồn công nghiệp hoặc thiết bị điện tử có yêu cầu ổn định cao.
IC ổn áp
Sau quá trình chỉnh lưu và lọc, điện áp vẫn có thể thay đổi theo điện áp đầu vào hoặc tải tiêu thụ. IC ổn áp được bổ sung để giữ điện áp đầu ra ở mức cố định, hạn chế dao động và bảo vệ linh kiện điện tử phía sau.
Nhờ IC ổn áp, mạch chỉnh lưu cung cấp nguồn điện ổn định hơn, giúp thiết bị vận hành chính xác, giảm nguy cơ hư hỏng do quá áp hoặc sụt áp, đồng thời nâng cao tuổi thọ của toàn bộ hệ thống.
Nguyên lý hoạt động của mạch chỉnh lưu
Nguyên lý hoạt động của mạch chỉnh lưu dựa trên khả năng chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) thông qua các linh kiện bán dẫn. Quá trình này diễn ra theo trình tự sau:
Bước 1: Tiếp nhận nguồn điện AC
Điện áp xoay chiều từ lưới điện hoặc máy biến áp được đưa vào mạch. Ở giai đoạn này, dòng điện liên tục đảo chiều theo tần số của nguồn cấp.
Bước 2: Chỉnh hướng dòng điện bằng diode
Diode chỉ cho dòng điện đi qua theo một chiều và chặn chiều ngược lại. Nhờ đặc tính này, dòng điện sau khi đi qua diode không còn đổi chiều như ban đầu.
Bước 3: Tạo điện áp DC dạng xung
Sau quá trình chỉnh lưu, điện áp thu được là dòng một chiều nhưng vẫn tồn tại các xung nhấp nhô (ripple), chưa đủ ổn định để cấp trực tiếp cho nhiều thiết bị điện tử.
Bước 4: Làm phẳng điện áp bằng tụ lọc
Tụ điện có nhiệm vụ tích trữ và xả năng lượng hợp lý, giúp giảm biên độ dao động của điện áp, từ đó tạo ra nguồn DC mượt và ổn định hơn.
Bước 5: Ổn định điện áp đầu ra
Cuối cùng, IC ổn áp hoặc mạch ổn áp sẽ điều chỉnh điện áp về giá trị mong muốn, hạn chế biến động do thay đổi tải hoặc nguồn vào. Đây là bước giúp mạch chỉnh lưu cung cấp nguồn DC ổn định, đáp ứng yêu cầu của các thiết bị điện tử hiện đại.

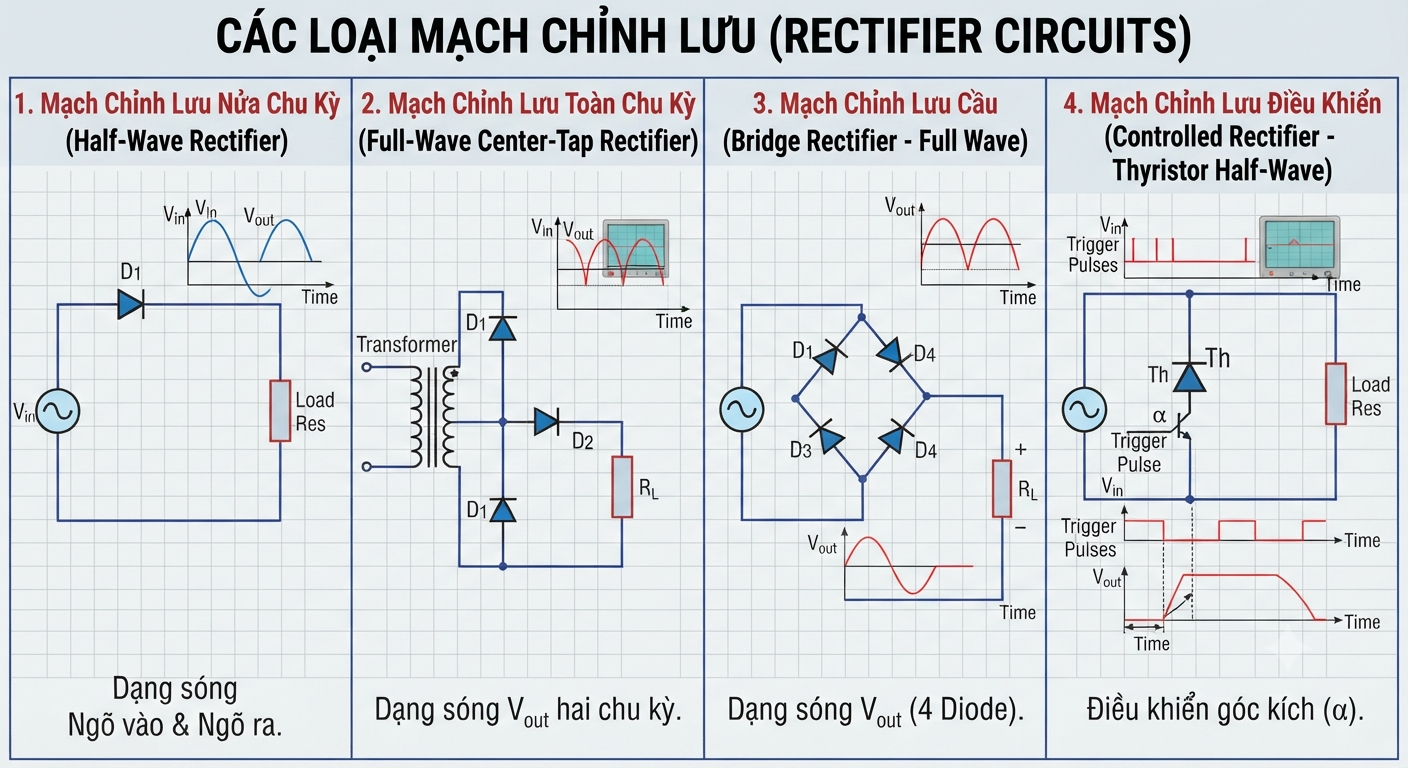

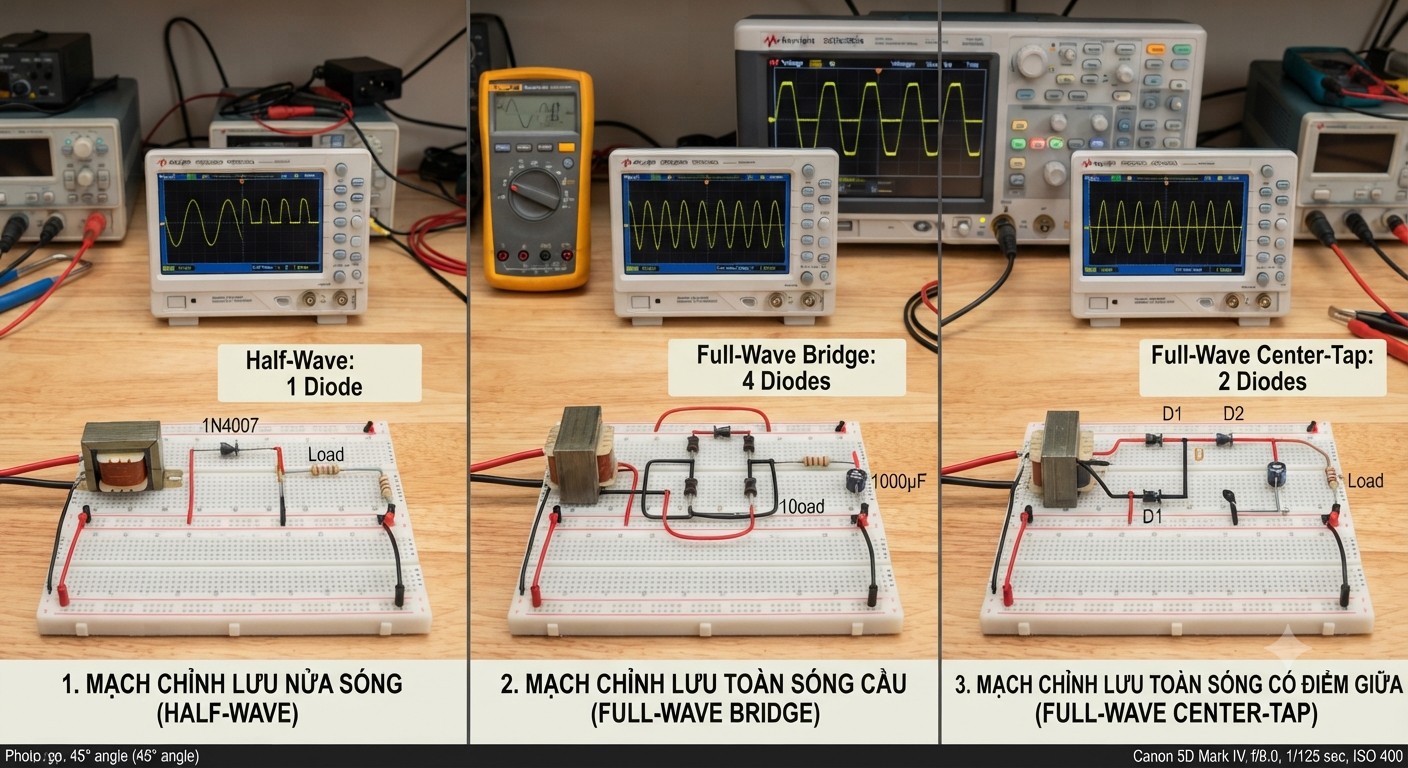

Các loại mạch chỉnh lưu phổ biến hiện nay

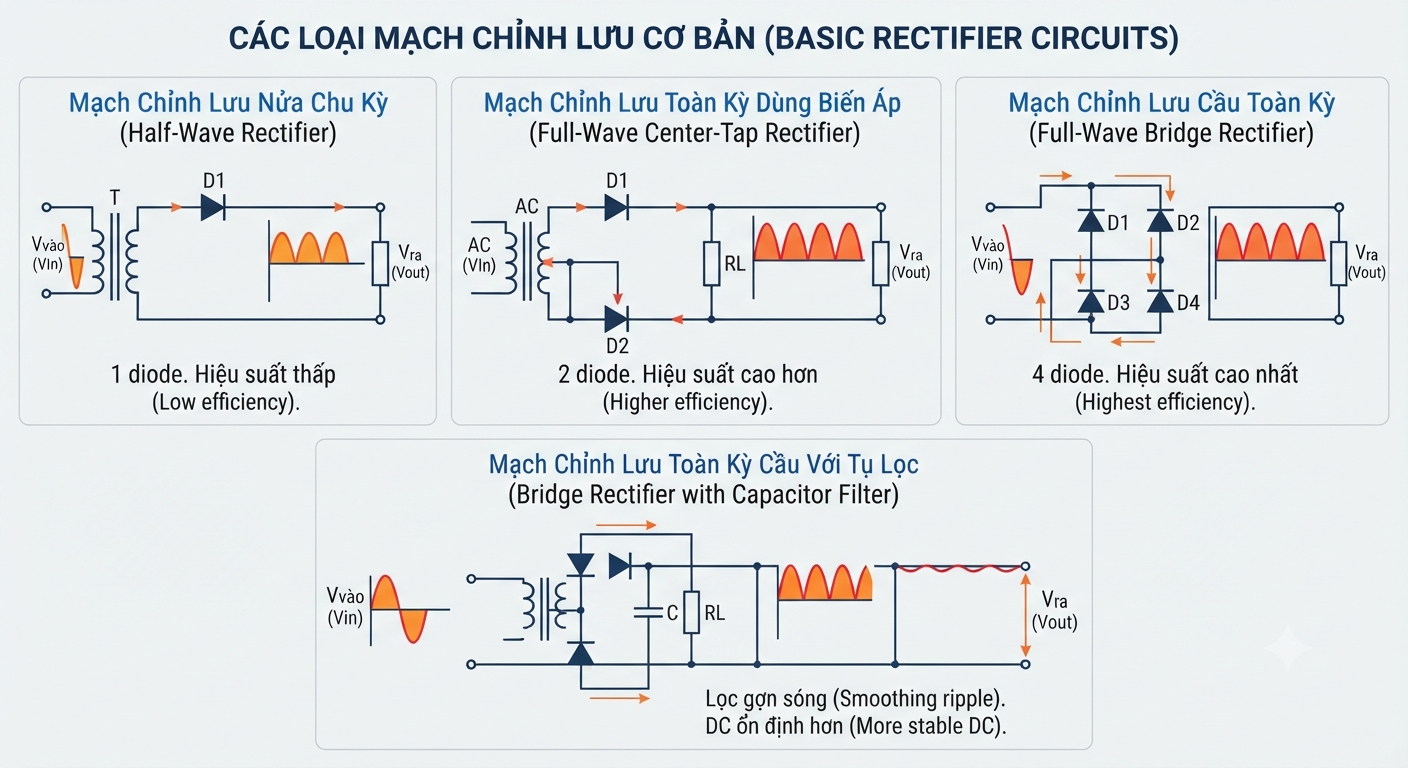

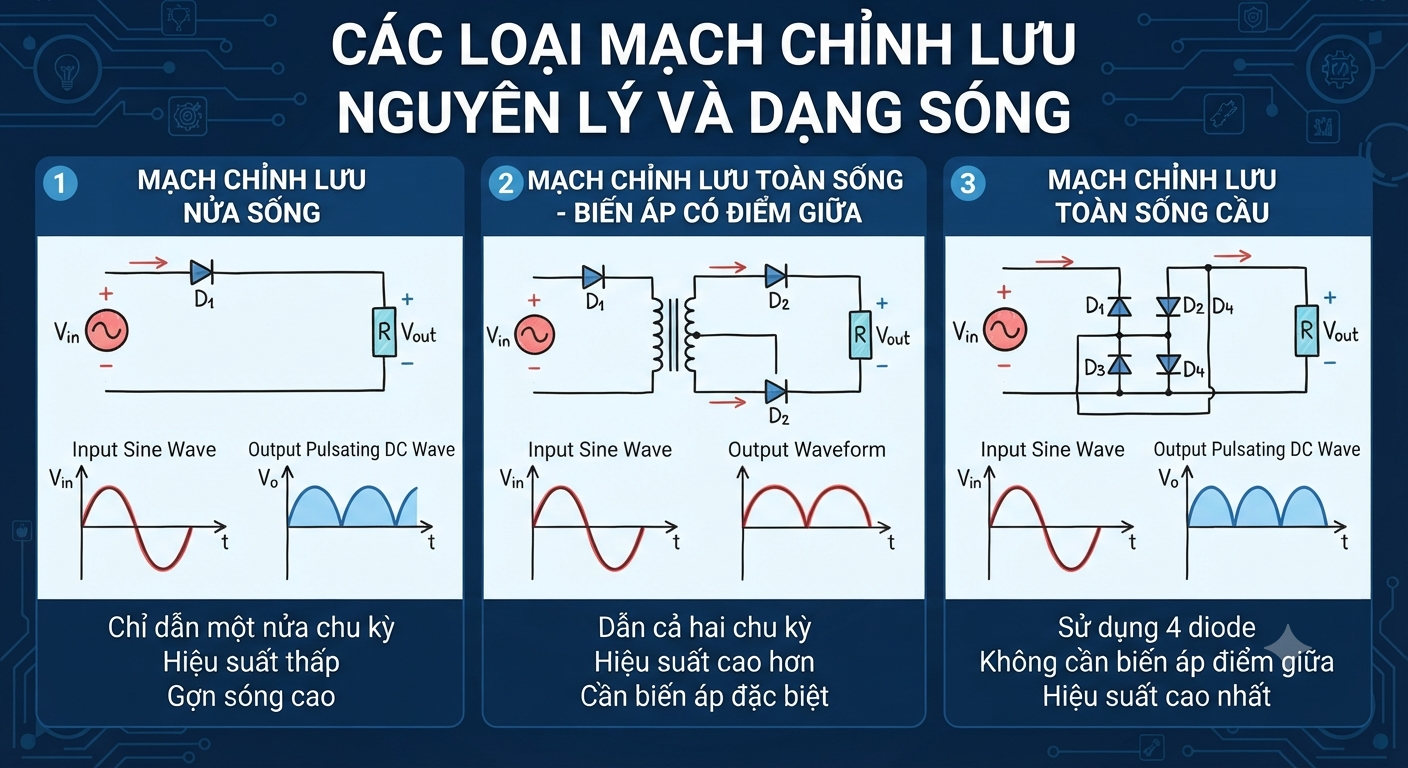

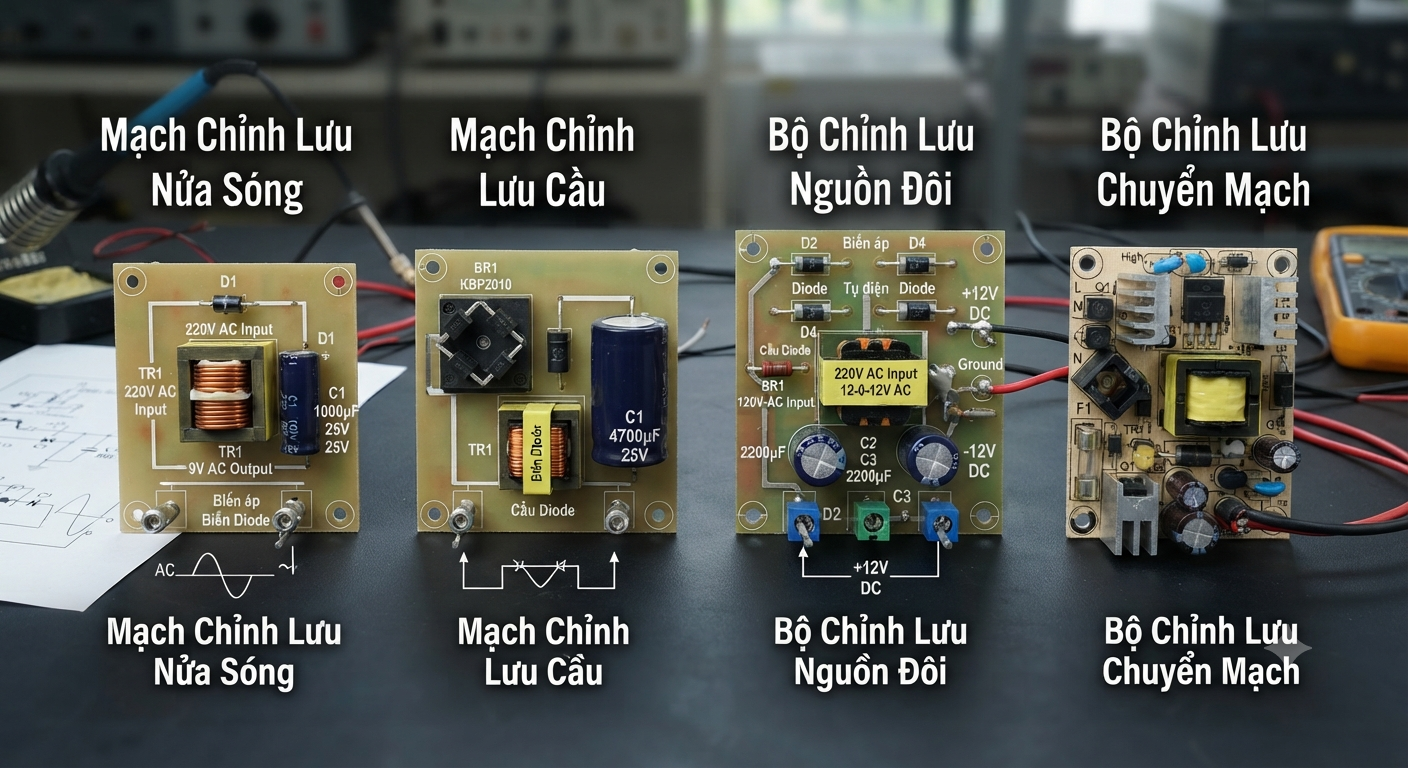

Tùy theo yêu cầu về điện áp đầu ra, hiệu suất và chi phí, mạch chỉnh lưu được thiết kế với nhiều cấu trúc khác nhau. Mỗi loại có nguyên lý hoạt động riêng, phù hợp với từng thiết bị dân dụng, điện tử hoặc hệ thống công nghiệp. Dưới đây là bốn dạng mạch chỉnh lưu được ứng dụng nhiều nhất hiện nay.

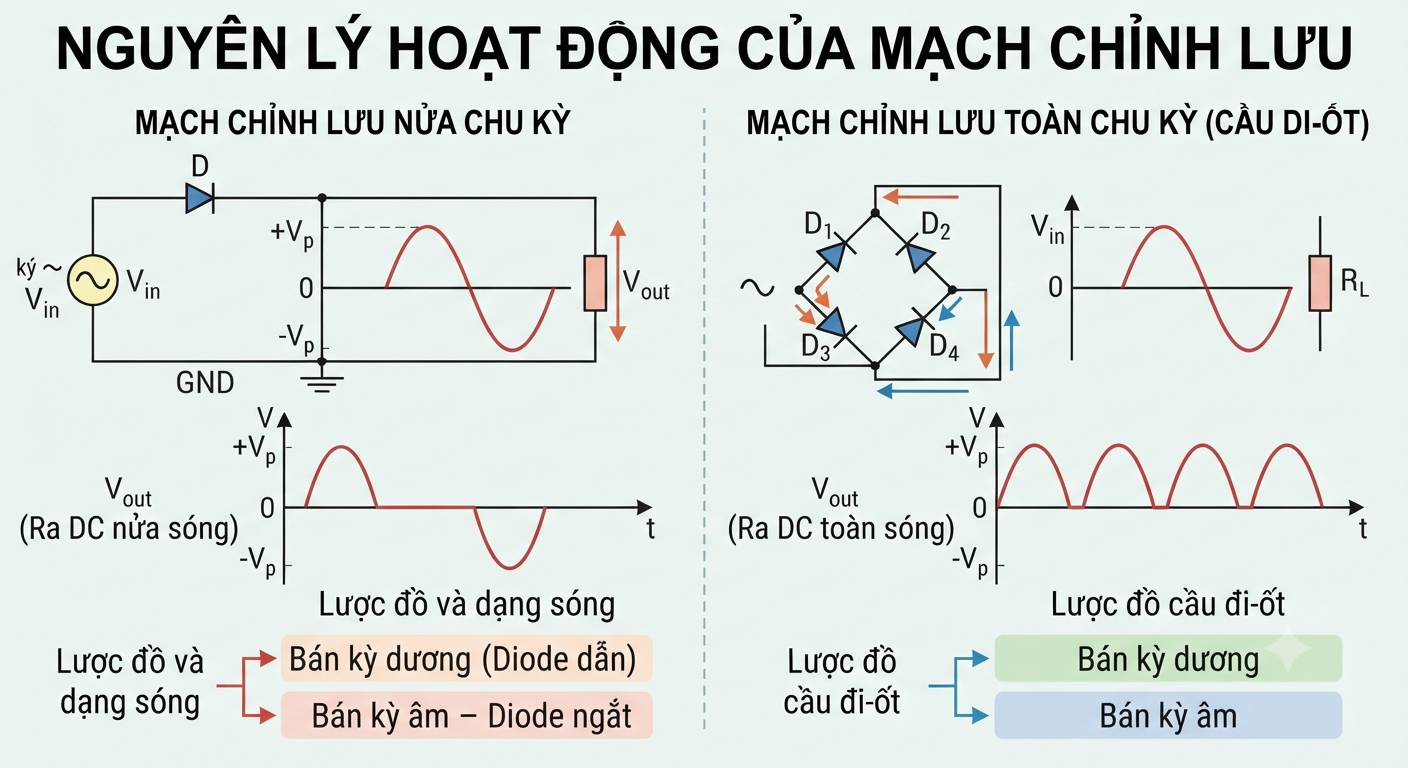

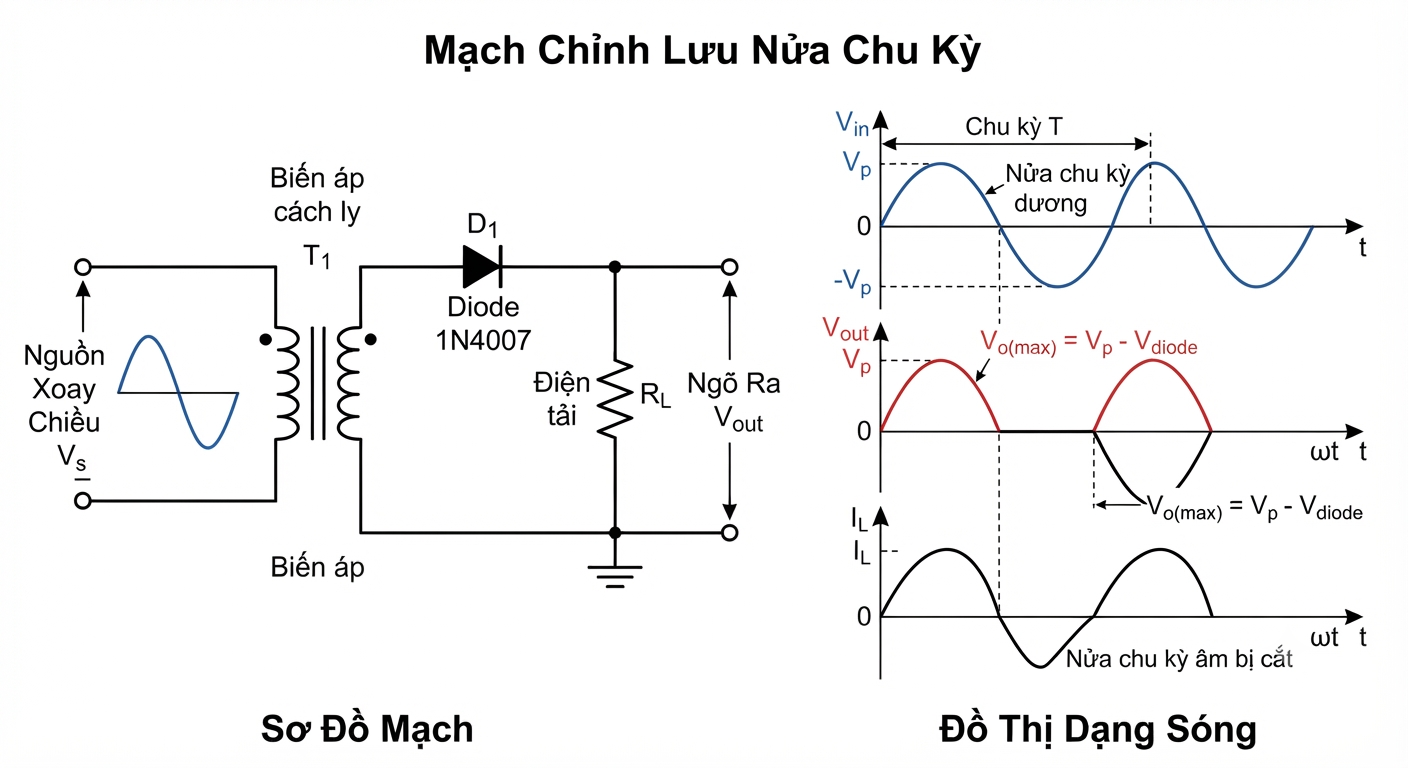

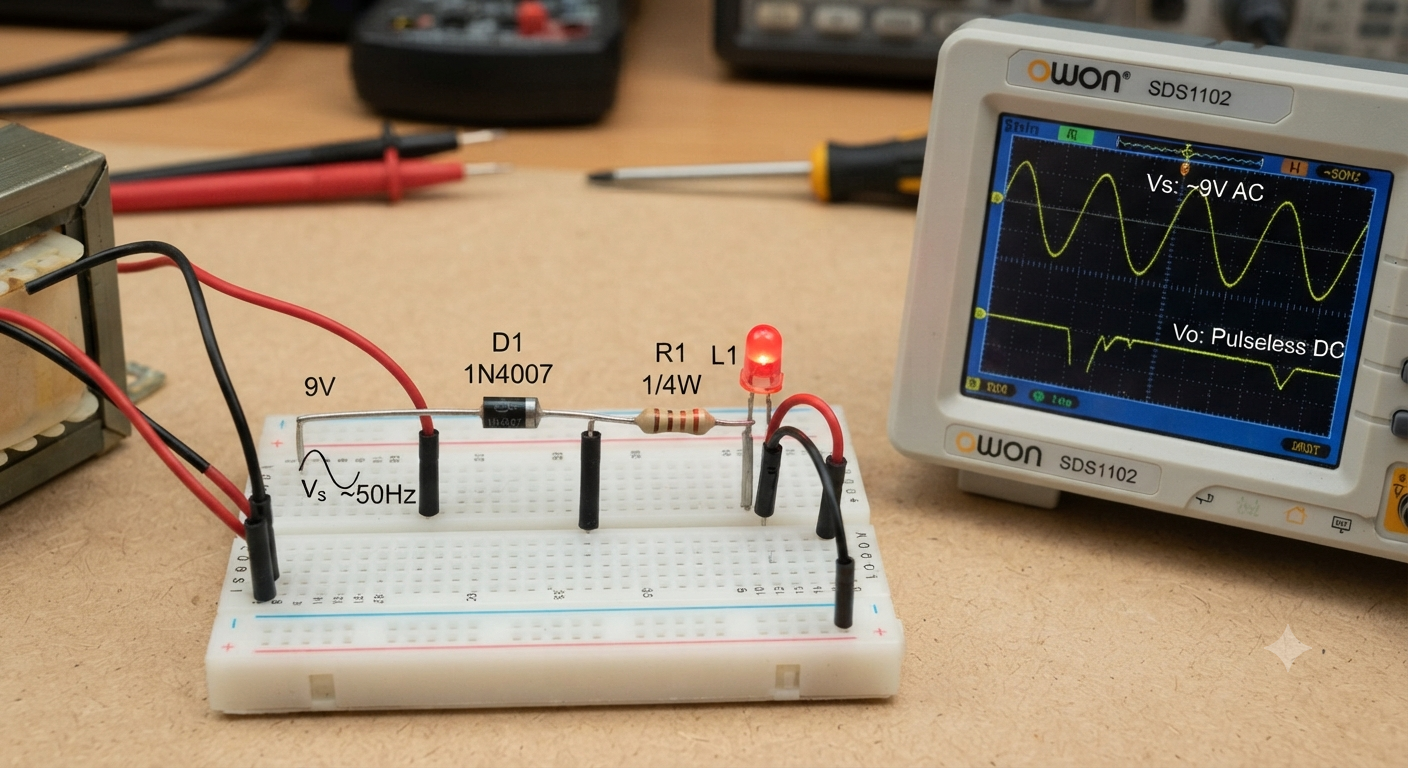

Mạch chỉnh lưu nửa chu kỳ
Đây là dạng mạch chỉnh lưu đơn giản nhất, chỉ sử dụng một diode để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Cấu tạo: Gồm 1 diode mắc nối tiếp với tải và nguồn AC.
Nguyên lý hoạt động: Diode chỉ cho dòng điện đi qua trong nửa chu kỳ dương, còn nửa chu kỳ âm bị chặn hoàn toàn. Vì vậy, điện áp đầu ra chỉ tồn tại ở một nửa chu kỳ của nguồn.
Ưu điểm:
- Thiết kế đơn giản, chi phí thấp.
- Dễ chế tạo và sửa chữa.
Nhược điểm:
- Hiệu suất thấp.
- Điện áp DC có độ gợn lớn.
- Không phù hợp với tải công suất cao.
Ứng dụng: Bộ nguồn công suất nhỏ, mạch học tập, thiết bị điện tử đơn giản.
| Thông số | Giá trị |
|---|---|
| Số diode | 1 |
| Chu kỳ chỉnh lưu | Nửa chu kỳ |
| Hiệu suất | Thấp (≈40%) |
| Độ gợn điện áp | Cao |
| Ứng dụng | Mạch công suất nhỏ |
Mạch chỉnh lưu toàn chu kỳ dùng biến áp có điểm giữa
Loại mạch này sử dụng biến áp có điểm giữa (Center Tap) kết hợp hai diode nhằm tận dụng cả hai nửa chu kỳ của nguồn AC.
Nguyên lý hoạt động: Khi điện áp đổi chiều, hai diode sẽ lần lượt dẫn điện. Mỗi diode dẫn trong một nửa chu kỳ, tạo ra dòng điện luôn cùng chiều qua tải.
Đặc điểm nổi bật:
- Tận dụng toàn bộ chu kỳ của nguồn điện.
- Dạng sóng đầu ra ổn định hơn mạch nửa chu kỳ.
- Hiệu suất cao hơn và điện áp gợn giảm đáng kể.
Tuy nhiên, mạch yêu cầu biến áp có điểm giữa nên chi phí chế tạo và kích thước lớn hơn. Loại này thường được sử dụng trong các bộ nguồn tuyến tính, thiết bị âm thanh hoặc mạch điện tử cần nguồn DC tương đối ổn định.

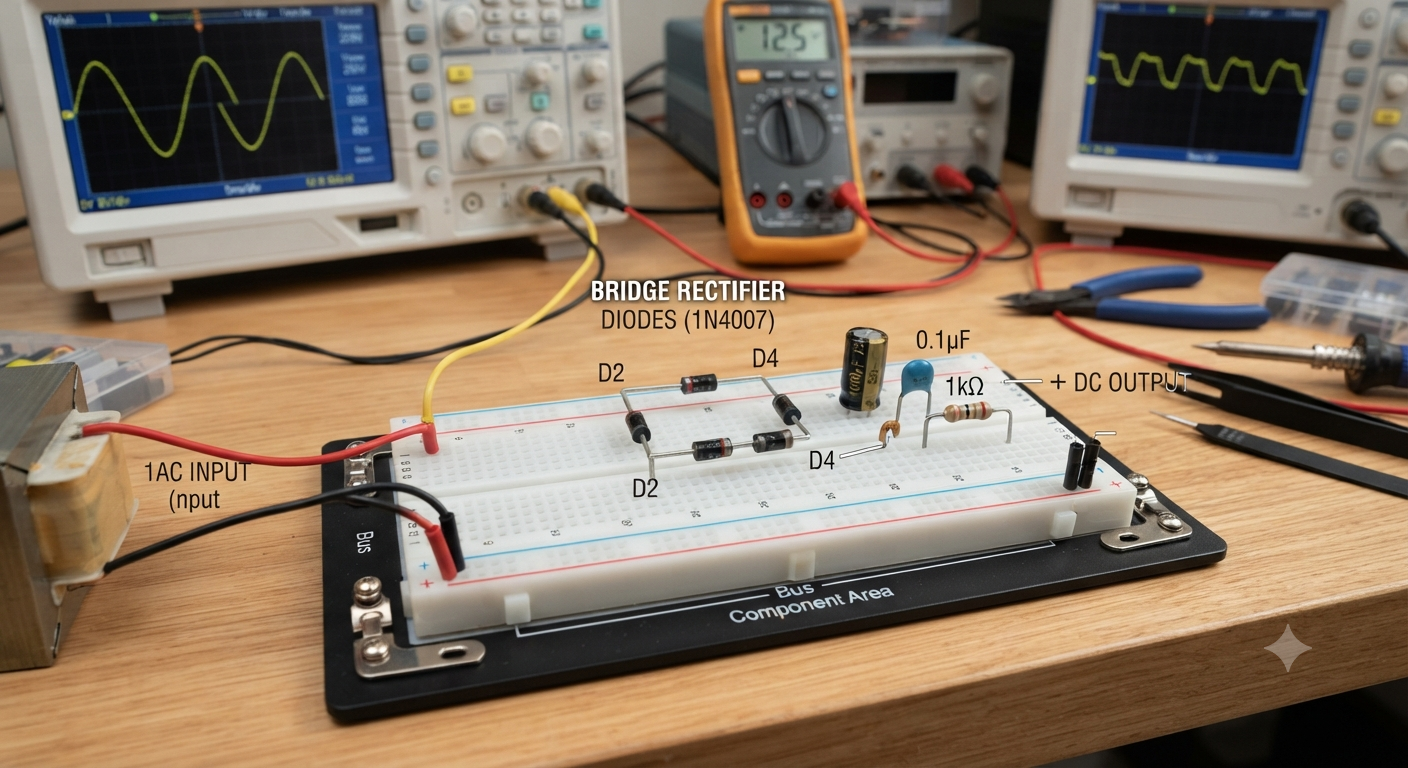

Mạch chỉnh lưu cầu (Bridge Rectifier)
Đây là mạch chỉnh lưu được sử dụng phổ biến nhất hiện nay nhờ hiệu suất cao và cấu tạo linh hoạt.
Cấu tạo: Gồm 4 diode mắc theo cấu hình cầu, không cần biến áp có điểm giữa.
Nguyên lý hoạt động: Trong mỗi nửa chu kỳ của điện áp AC sẽ có hai diode dẫn điện và hai diode khóa. Nhờ đó, dòng điện qua tải luôn giữ nguyên một chiều.
Ưu điểm nổi bật:
- Chỉnh lưu toàn chu kỳ với hiệu suất cao.
- Khai thác toàn bộ cuộn thứ cấp của biến áp.
- Không cần biến áp Center Tap, giúp giảm chi phí.
- Dễ kết hợp với tụ lọc để tạo nguồn DC ổn định.
Chính những ưu điểm này khiến mạch chỉnh lưu cầu trở thành lựa chọn tiêu chuẩn trong adapter, nguồn máy tính, TV, sạc điện thoại, bộ nguồn công nghiệp và hầu hết thiết bị điện tử hiện đại.
Mạch chỉnh lưu điều khiển
Khác với các mạch chỉnh lưu thông thường chỉ tạo ra điện áp DC cố định, mạch chỉnh lưu điều khiển cho phép thay đổi điện áp đầu ra theo nhu cầu sử dụng.
Thay vì diode thông thường, mạch sử dụng SCR (Silicon Controlled Rectifier) hoặc thyristor. Các linh kiện này chỉ dẫn điện khi nhận được tín hiệu kích ở chân điều khiển, giúp thay đổi góc mở và điều chỉnh giá trị điện áp DC đầu ra.
Nhờ khả năng điều khiển linh hoạt, loại mạch này được ứng dụng rộng rãi trong:
- Bộ điều khiển tốc độ động cơ DC.
- Hệ thống truyền động công nghiệp.
- Máy hàn điện, lò điện trở.
- Bộ sạc ắc quy công suất lớn.
- Nguồn cấp trong dây chuyền tự động hóa.
So với mạch chỉnh lưu diode, mạch chỉnh lưu điều khiển có cấu trúc phức tạp hơn nhưng mang lại khả năng kiểm soát điện áp và công suất chính xác, đáp ứng tốt các yêu cầu của hệ thống điện công nghiệp hiện đại.
So sánh các loại mạch chỉnh lưu
Mỗi mạch chỉnh lưu có đặc điểm thiết kế và hiệu quả chuyển đổi điện năng khác nhau. Việc lựa chọn loại mạch phù hợp phụ thuộc vào yêu cầu về điện áp đầu ra, hiệu suất, chi phí và mức độ ổn định của hệ thống. Bảng dưới đây giúp bạn dễ dàng so sánh những tiêu chí quan trọng giữa các loại mạch chỉnh lưu phổ biến.
| Tiêu chí | Mạch chỉnh lưu nửa chu kỳ | Mạch chỉnh lưu toàn chu kỳ (biến áp điểm giữa) | Mạch chỉnh lưu cầu | Mạch chỉnh lưu điều khiển |
|---|---|---|---|---|
| Số diode | 1 | 2 | 4 | 2 hoặc 4 SCR/Thyristor |
| Hiệu suất | Thấp (≈40%) | Cao (≈81%) | Cao (≈81%), tổn hao nhỏ | Cao, có thể điều chỉnh công suất |
| Điện áp đầu ra | DC xung, độ gợn lớn | DC ổn định hơn | DC ổn định, dễ kết hợp mạch lọc | DC điều chỉnh được theo góc kích |
| Độ phức tạp | Đơn giản | Trung bình | Trung bình | Cao |
| Chi phí | Thấp | Trung bình | Trung bình | Cao |
Nhìn chung, mạch chỉnh lưu nửa chu kỳ phù hợp với các mạch công suất nhỏ và yêu cầu kỹ thuật đơn giản. Mạch chỉnh lưu toàn chu kỳ dùng biến áp có điểm giữa cho chất lượng điện áp tốt hơn nhưng đòi hỏi biến áp chuyên dụng. Trong khi đó, mạch chỉnh lưu cầu là lựa chọn phổ biến nhất nhờ hiệu suất cao, cấu tạo tối ưu và chi phí hợp lý. Đối với các hệ thống cần điều chỉnh điện áp hoặc công suất đầu ra theo từng điều kiện vận hành, mạch chỉnh lưu điều khiển sử dụng SCR hoặc thyristor là giải pháp phù hợp nhất.
Các thông số quan trọng cần biết khi thiết kế mạch chỉnh lưu
Việc thiết kế mạch chỉnh lưu không chỉ dừng lại ở việc lựa chọn sơ đồ chỉnh lưu phù hợp mà còn phải tính toán chính xác các thông số kỹ thuật. Những thông số này ảnh hưởng trực tiếp đến khả năng chuyển đổi điện năng, độ ổn định điện áp, tuổi thọ linh kiện và hiệu suất vận hành của toàn bộ hệ thống. Dưới đây là các yếu tố quan trọng cần được xem xét.
Điện áp đầu vào (Input Voltage)
Điện áp đầu vào là giá trị điện áp xoay chiều (AC) được cấp cho mạch trước khi thực hiện quá trình chỉnh lưu. Đây là cơ sở để xác định điện áp đầu ra cũng như lựa chọn linh kiện phù hợp.
Khi thiết kế, cần xác định rõ giá trị điện áp danh định, biên độ dao động và tần số của nguồn cấp. Nếu điện áp đầu vào vượt quá giới hạn chịu đựng của diode hoặc tụ lọc, linh kiện có thể bị hư hỏng. Ngược lại, điện áp quá thấp sẽ khiến đầu ra không đáp ứng yêu cầu của tải.
Điện áp đầu ra (Output Voltage)
Điện áp đầu ra là điện áp một chiều (DC) thu được sau khi dòng điện xoay chiều đi qua mạch chỉnh lưu. Đây là thông số quyết định khả năng cấp nguồn cho thiết bị sử dụng.
Trong thực tế, điện áp đầu ra chịu ảnh hưởng bởi loại mạch chỉnh lưu, điện áp rơi trên diode, tải tiêu thụ và hệ thống lọc nguồn. Vì vậy, cần tính toán để đảm bảo điện áp luôn nằm trong giới hạn làm việc của thiết bị điện tử.
Dòng tải (Load Current)
Dòng tải là lượng dòng điện mà thiết bị tiêu thụ từ mạch chỉnh lưu trong quá trình hoạt động.
Thông số này giúp xác định khả năng chịu dòng của diode, biến áp và dây dẫn. Nếu dòng tải lớn hơn giá trị thiết kế, linh kiện sẽ phát nhiệt mạnh, làm giảm tuổi thọ hoặc gây hỏng mạch. Do đó, các linh kiện thường được lựa chọn với hệ số dự phòng nhất định để đảm bảo vận hành ổn định.
Công suất của mạch
Công suất phản ánh khả năng cung cấp năng lượng của mạch chỉnh lưu cho tải và được xác định dựa trên điện áp đầu ra cùng dòng tải.
Việc tính đúng công suất giúp lựa chọn biến áp, diode, tụ điện và bộ tản nhiệt phù hợp. Thiết kế thiếu công suất dễ dẫn đến quá tải, trong khi công suất quá lớn lại làm tăng chi phí và giảm hiệu quả sử dụng năng lượng.
Điện áp ngược cực đại của diode (Peak Inverse Voltage – PIV)
PIV là điện áp ngược lớn nhất mà diode có thể chịu được khi ở trạng thái khóa mà không bị đánh thủng.
Mỗi cấu hình mạch chỉnh lưu sẽ yêu cầu giá trị PIV khác nhau. Vì vậy, khi lựa chọn diode cần đảm bảo thông số PIV cao hơn điện áp ngược cực đại thực tế, đồng thời có hệ số an toàn để tăng độ bền và hạn chế sự cố trong quá trình vận hành.
Tần số nguồn
Tần số nguồn là số chu kỳ điện xoay chiều xuất hiện trong một giây, thường là 50 Hz hoặc 60 Hz tùy từng quốc gia.
Tần số ảnh hưởng đến dạng sóng đầu ra và hiệu quả của bộ lọc. Với cùng điều kiện thiết kế, tần số càng cao thì điện áp gợn càng nhỏ và việc lọc điện áp DC càng dễ dàng. Đây là yếu tố cần được tính đến khi thiết kế nguồn điện cho các thiết bị yêu cầu độ ổn định cao.
Điện áp gợn sóng (Ripple Voltage)
Ripple Voltage là phần điện áp xoay chiều còn tồn tại sau quá trình chỉnh lưu, khiến điện áp đầu ra chưa hoàn toàn bằng phẳng.
Giá trị ripple càng thấp thì nguồn DC càng ổn định. Để giảm điện áp gợn, người thiết kế thường sử dụng tụ lọc có dung lượng phù hợp, cuộn cảm hoặc các mạch ổn áp chuyên dụng. Đây là thông số đặc biệt quan trọng đối với các thiết bị điện tử, vi điều khiển và mạch điều khiển chính xác.
Hiệu suất chỉnh lưu
Hiệu suất chỉnh lưu thể hiện khả năng chuyển đổi điện năng từ nguồn AC sang nguồn DC của mạch chỉnh lưu.
Hiệu suất càng cao thì lượng điện năng thất thoát trên diode và các linh kiện càng nhỏ, đồng nghĩa với việc giảm nhiệt lượng tỏa ra và tiết kiệm năng lượng. Hiệu suất chịu ảnh hưởng bởi cấu trúc mạch, chất lượng linh kiện, tổn hao trên diode và đặc tính của tải. Vì vậy, tối ưu hiệu suất luôn là mục tiêu quan trọng trong quá trình thiết kế các bộ nguồn hiện đại.
Công thức tính trong mạch chỉnh lưu
Để đánh giá hiệu quả hoạt động của mạch chỉnh lưu, ngoài nguyên lý và cấu tạo, các thông số tính toán cũng đóng vai trò quan trọng. Chúng giúp xác định khả năng chuyển đổi điện năng, mức độ ổn định của điện áp đầu ra cũng như hiệu quả sử dụng linh kiện trong từng loại mạch. Dưới đây là những công thức cơ bản thường được áp dụng trong thiết kế và phân tích mạch chỉnh lưu.
Công thức điện áp DC
Điện áp một chiều trung bình (DC Output Voltage) là giá trị điện áp thu được sau quá trình chỉnh lưu. Đây là thông số quyết định khả năng cấp nguồn cho tải.
Công thức chung:
VDC = (1/T) ∫ v(t)dt
Trong đó:
- VDC: Điện áp DC trung bình (V)
- v(t): Điện áp tức thời sau chỉnh lưu
- T: Chu kỳ tín hiệu
Đối với từng loại mạch chỉnh lưu, công thức có thể thay đổi. Chẳng hạn, mạch chỉnh lưu toàn sóng tạo ra điện áp DC lớn hơn mạch bán sóng do tận dụng cả hai nửa chu kỳ của nguồn AC.
Công thức tính công suất
Công suất đầu ra phản ánh lượng điện năng mà mạch chỉnh lưu cung cấp cho tải.
Công thức:
P = VDC × IDC
Trong đó:
- P: Công suất đầu ra (W)
- VDC: Điện áp DC trung bình (V)
- IDC: Dòng điện DC trung bình (A)
Thông số này được sử dụng để lựa chọn diode, biến áp và các linh kiện công suất phù hợp với yêu cầu tải.
Công thức tính hiệu suất
Hiệu suất cho biết mức độ chuyển đổi điện năng từ nguồn AC sang DC.
Công thức:
η = (PDC / PAC) × 100%
Trong đó:
- η: Hiệu suất (%)
- PDC: Công suất đầu ra DC
- PAC: Công suất đầu vào AC
Hiệu suất càng cao chứng tỏ tổn hao năng lượng càng thấp. Trong thực tế, mạch chỉnh lưu toàn sóng và mạch cầu thường có hiệu suất cao hơn mạch chỉnh lưu bán sóng.
Hệ số gợn sóng (Ripple Factor)
Ripple Factor phản ánh mức dao động của điện áp DC sau chỉnh lưu. Giá trị này càng nhỏ thì điện áp đầu ra càng ổn định.
Công thức:
r = VAC(rms) / VDC
Trong đó:
- r: Ripple Factor
- VAC(rms): Thành phần điện áp xoay chiều còn lại sau chỉnh lưu
- VDC: Điện áp DC trung bình
Khi kết hợp tụ lọc hoặc mạch lọc LC, hệ số gợn sóng sẽ giảm đáng kể, giúp cải thiện chất lượng nguồn điện.
Hệ số sử dụng biến áp (Transformer Utilization Factor – TUF)
TUF đánh giá mức độ khai thác công suất của biến áp trong mạch chỉnh lưu.
Công thức:
TUF = PDC / VAtransformer
Trong đó:
- TUF: Hệ số sử dụng biến áp
- PDC: Công suất đầu ra DC
- VAtransformer: Công suất biểu kiến của biến áp (VA)
TUF càng cao thì biến áp càng được sử dụng hiệu quả. Đây là một tiêu chí quan trọng khi thiết kế bộ nguồn nhằm tối ưu kích thước, chi phí và hiệu suất của hệ thống.
Cách lựa chọn mạch chỉnh lưu phù hợp
Việc lựa chọn mạch chỉnh lưu cần dựa trên công suất tải, mức điện áp yêu cầu, độ ổn định của nguồn và chi phí đầu tư. Mỗi loại mạch đều có ưu điểm riêng, phù hợp với từng ứng dụng cụ thể.
Đối với các thiết bị điện tử công suất nhỏ hoặc mạch thử nghiệm, mạch chỉnh lưu nửa chu kỳ là lựa chọn kinh tế nhờ cấu tạo đơn giản, ít linh kiện. Tuy nhiên, điện áp đầu ra có độ gợn lớn nên chỉ phù hợp với các tải không yêu cầu nguồn ổn định.
Trong các thiết bị điện dân dụng như bộ đổi nguồn, sạc điện hay mạch cấp nguồn thông dụng, mạch chỉnh lưu cầu được sử dụng phổ biến vì tận dụng cả hai bán kỳ của dòng xoay chiều, cho hiệu suất cao và điện áp đầu ra ổn định hơn.
Với hệ thống tự động hóa, điều khiển động cơ hoặc dây chuyền sản xuất, mạch chỉnh lưu điều khiển là giải pháp tối ưu. Nhờ sử dụng thyristor hoặc linh kiện bán dẫn điều khiển, mạch có thể thay đổi điện áp đầu ra theo nhu cầu vận hành.
Đối với các hệ thống công suất lớn, nguồn DC chất lượng cao thường được thiết kế theo cấu hình mạch chỉnh lưu cầu kết hợp tụ lọc và mạch ổn áp. Cấu trúc này giúp giảm điện áp gợn, nâng cao độ ổn định và đáp ứng tốt các thiết bị công nghiệp, viễn thông hoặc nguồn cấp cho biến tần, UPS và hệ thống lưu trữ năng lượng.
Ứng dụng của mạch chỉnh lưu trong thực tế
Sau khi chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), mạch chỉnh lưu trở thành mắt xích không thể thiếu trong hầu hết thiết bị điện và hệ thống điện tử. Từ các thiết bị dân dụng đến dây chuyền sản xuất tự động, năng lượng tái tạo hay hạ tầng viễn thông, mạch chỉnh lưu đều đảm nhiệm vai trò cung cấp nguồn DC ổn định, giúp thiết bị vận hành chính xác, an toàn và đạt hiệu suất cao.
Thiết bị điện gia dụng
Nhiều thiết bị điện trong gia đình như tivi, tủ lạnh inverter, máy giặt, điều hòa, lò vi sóng hay nồi cơm điện đều hoạt động nhờ nguồn DC ở các mạch điều khiển. Mặc dù sử dụng điện lưới AC 220V, bên trong các thiết bị này đều tích hợp mạch chỉnh lưu để chuyển đổi điện áp trước khi cấp cho vi điều khiển, cảm biến và các linh kiện điện tử.
Chất lượng của mạch chỉnh lưu ảnh hưởng trực tiếp đến độ ổn định của thiết bị, khả năng tiết kiệm điện cũng như tuổi thọ của các linh kiện bên trong.
Adapter
Adapter là một trong những ứng dụng phổ biến nhất của mạch chỉnh lưu. Các bộ sạc điện thoại, laptop, camera, modem Wi-Fi hay loa Bluetooth đều phải biến đổi điện xoay chiều từ ổ cắm thành điện một chiều với mức điện áp phù hợp.
Trong adapter hiện đại, mạch chỉnh lưu thường kết hợp với bộ lọc và mạch ổn áp để tạo ra nguồn DC có độ nhiễu thấp, điện áp ổn định và đáp ứng tốt các yêu cầu sạc nhanh hoặc cấp nguồn cho thiết bị điện tử nhạy cảm.

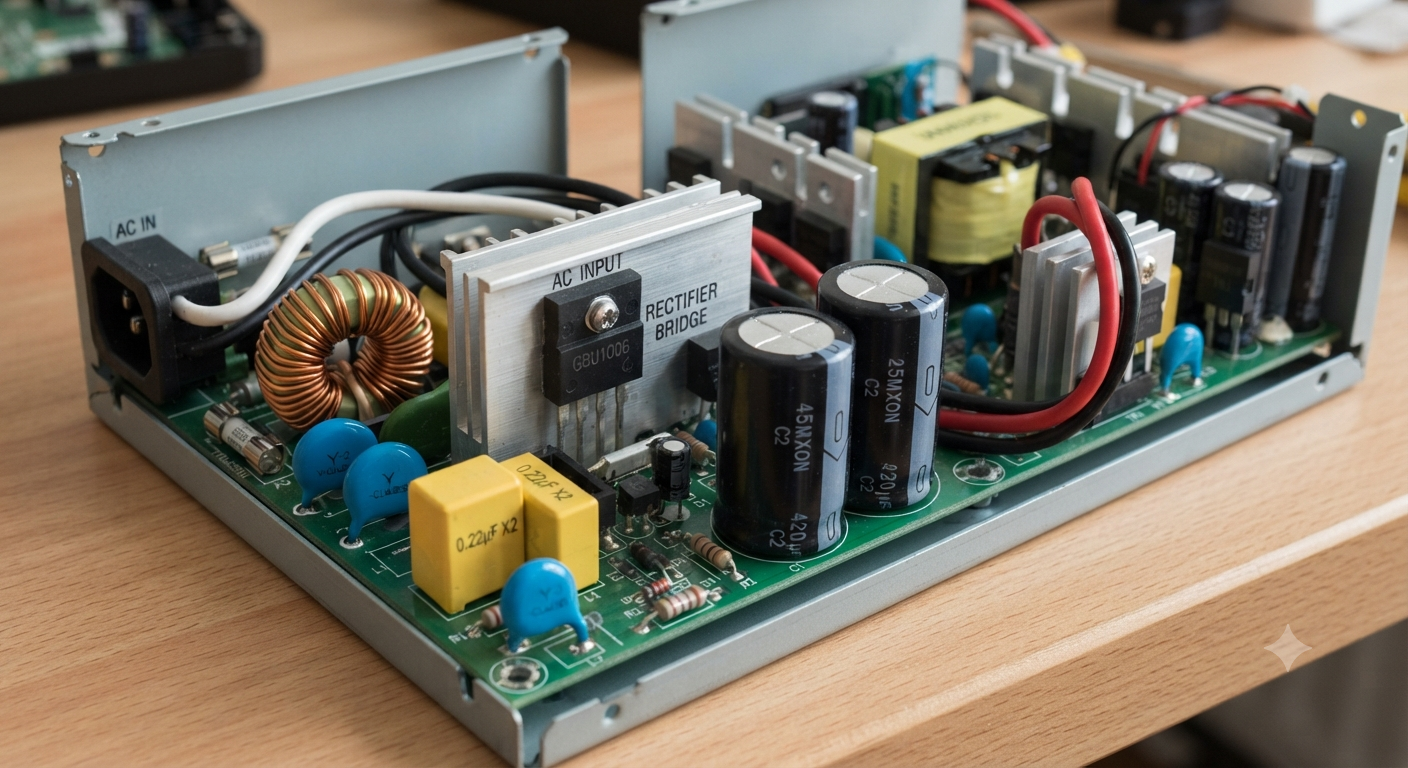

Bộ nguồn máy tính

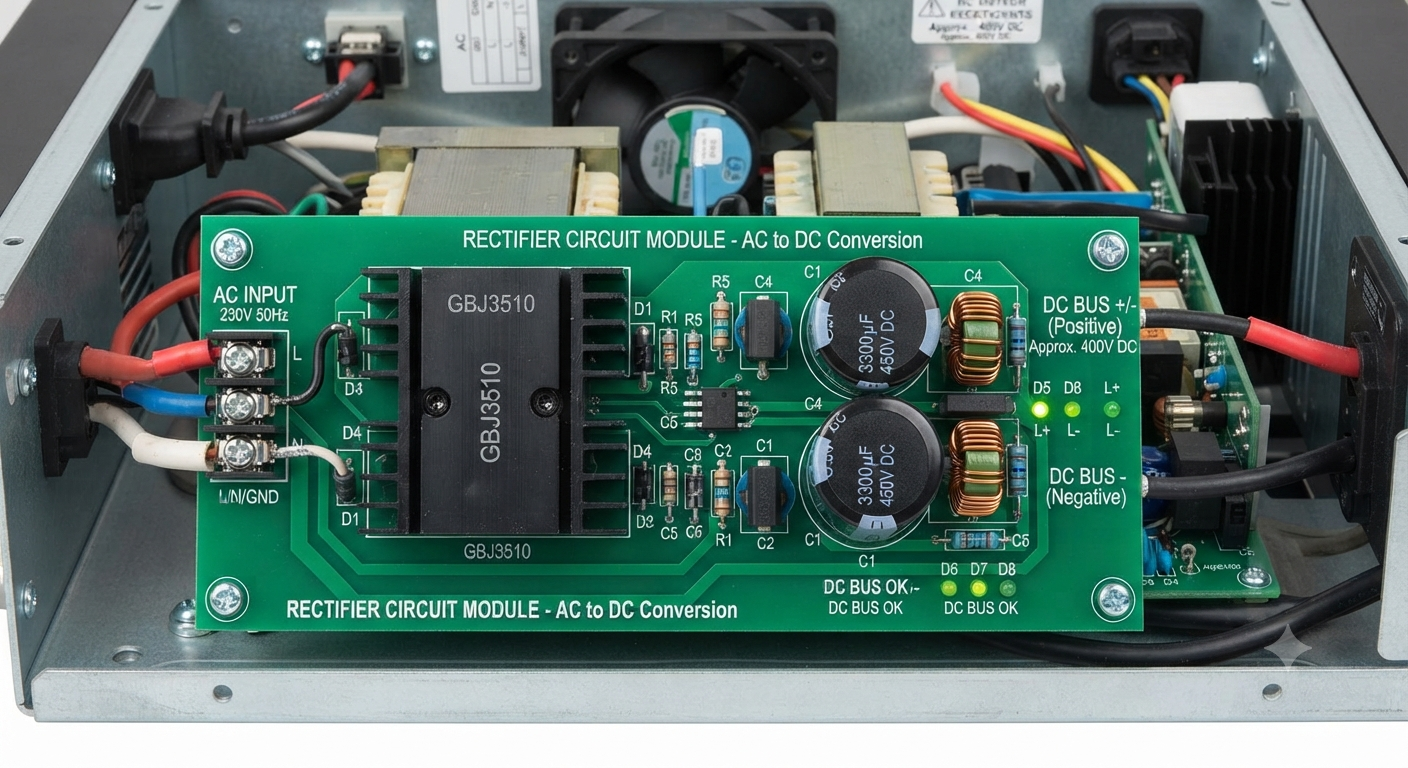

Máy tính để bàn sử dụng bộ nguồn (PSU) để chuyển đổi điện lưới AC thành nhiều mức điện áp DC như 12V, 5V và 3,3V. Quá trình này bắt đầu bằng mạch chỉnh lưu, sau đó điện áp được lọc, chuyển đổi và điều chỉnh để đáp ứng nhu cầu của CPU, RAM, ổ cứng, card đồ họa và các linh kiện khác.
Một bộ nguồn chất lượng cao thường sử dụng mạch chỉnh lưu có hiệu suất lớn, giúp giảm tổn hao điện năng, hạn chế sinh nhiệt và duy trì khả năng hoạt động ổn định khi tải thay đổi liên tục.
UPS
Bộ lưu điện (UPS) cần thực hiện đồng thời hai quá trình là sạc pin và cấp điện cho tải khi xảy ra sự cố mất điện. Trong đó, mạch chỉnh lưu đảm nhiệm việc chuyển đổi điện AC từ lưới thành điện DC để nạp vào ắc quy hoặc pin lưu trữ.
Nhờ hoạt động liên tục của mạch chỉnh lưu, UPS luôn duy trì nguồn năng lượng dự phòng, giúp máy chủ, hệ thống mạng, thiết bị y tế hoặc dây chuyền sản xuất không bị gián đoạn khi nguồn điện chính gặp sự cố.

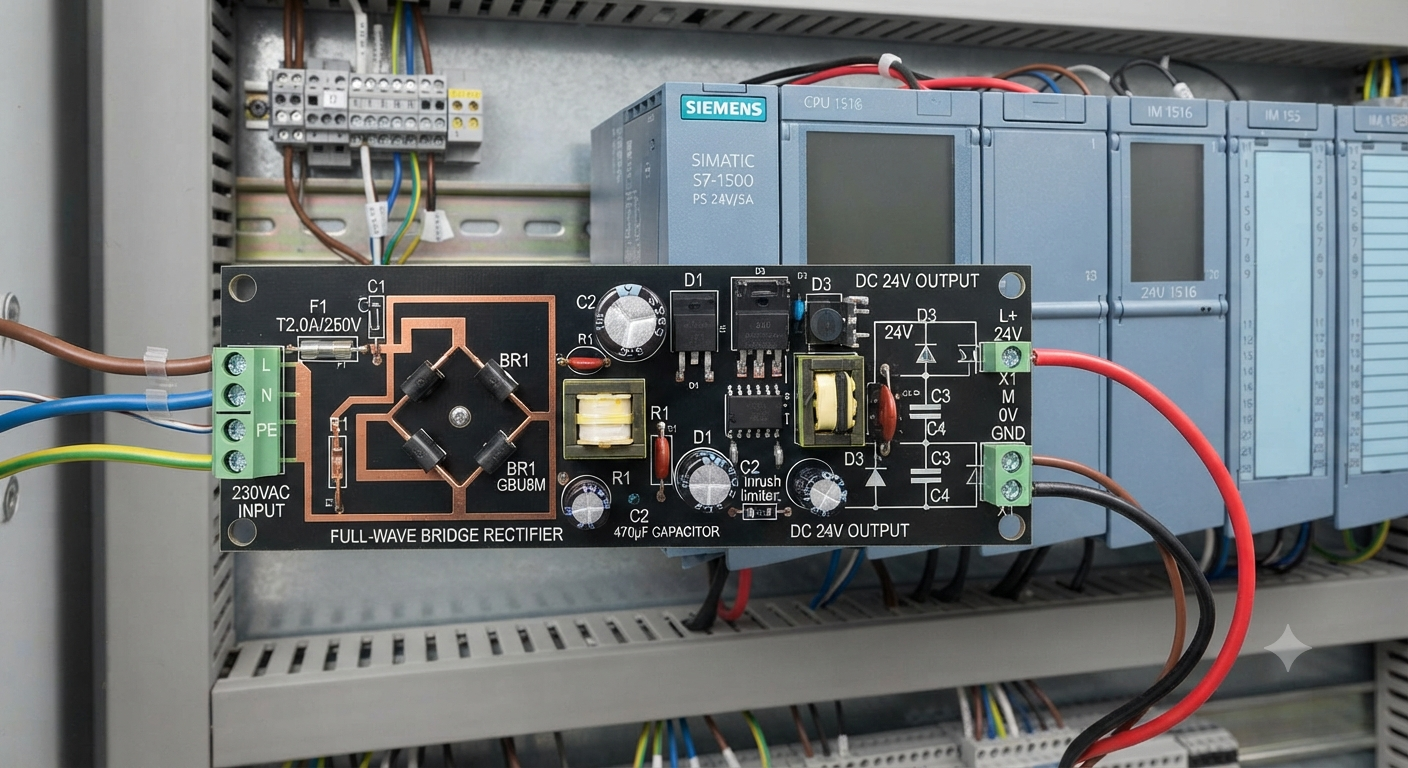

Nguồn PLC
PLC là bộ điều khiển trung tâm trong các hệ thống tự động hóa công nghiệp và yêu cầu nguồn DC ổn định để vận hành chính xác. Vì vậy, bộ nguồn PLC luôn tích hợp mạch chỉnh lưu nhằm chuyển đổi điện AC sang điện DC với điện áp phù hợp, thường là 24VDC.
Nguồn điện ổn định giúp PLC xử lý tín hiệu chính xác, giảm nguy cơ lỗi chương trình, đồng thời bảo đảm hệ thống điều khiển hoạt động liên tục trong môi trường công nghiệp.

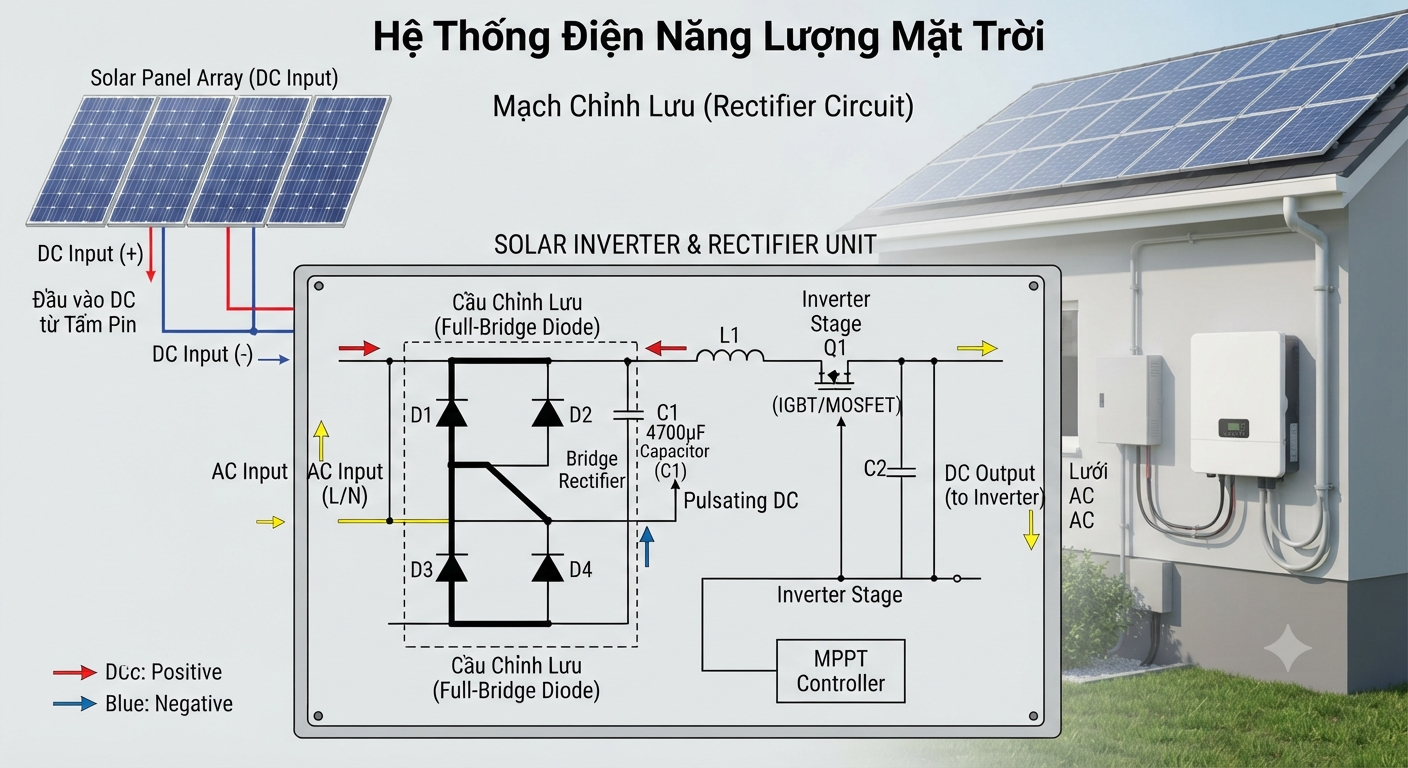

Hệ thống điện mặt trời
Trong các hệ thống điện mặt trời, mạch chỉnh lưu được ứng dụng tại nhiều bộ chuyển đổi và hệ thống lưu trữ năng lượng. Khi kết hợp với inverter hai chiều, bộ lưu trữ pin hoặc bộ sạc hybrid, mạch chỉnh lưu hỗ trợ quá trình chuyển đổi năng lượng giữa lưới điện, pin lưu trữ và tải tiêu thụ.
Việc sử dụng mạch chỉnh lưu có hiệu suất cao giúp giảm tổn thất điện năng, nâng cao hiệu quả khai thác điện mặt trời và tối ưu khả năng vận hành của toàn bộ hệ thống.

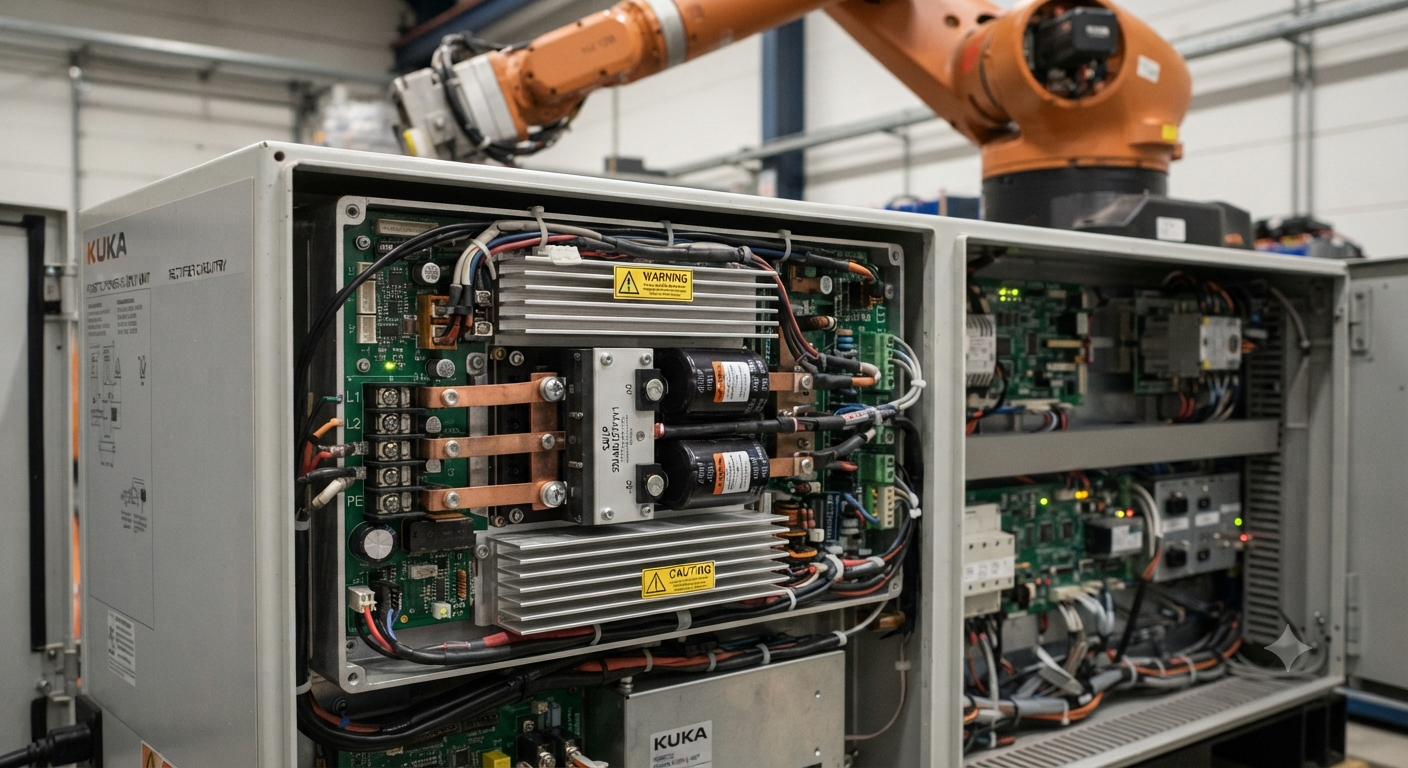

Robot công nghiệp
Robot công nghiệp sử dụng nhiều bộ điều khiển, cảm biến, servo motor và hệ thống truyền động điện tử, hầu hết đều vận hành bằng nguồn DC. Do đó, mạch chỉnh lưu đóng vai trò cung cấp nguồn điện phù hợp cho toàn bộ hệ thống.
Trong các dây chuyền sản xuất tự động, mạch chỉnh lưu có hiệu suất cao giúp robot duy trì độ chính xác trong chuyển động, giảm dao động điện áp và nâng cao độ tin cậy khi vận hành liên tục trong thời gian dài.

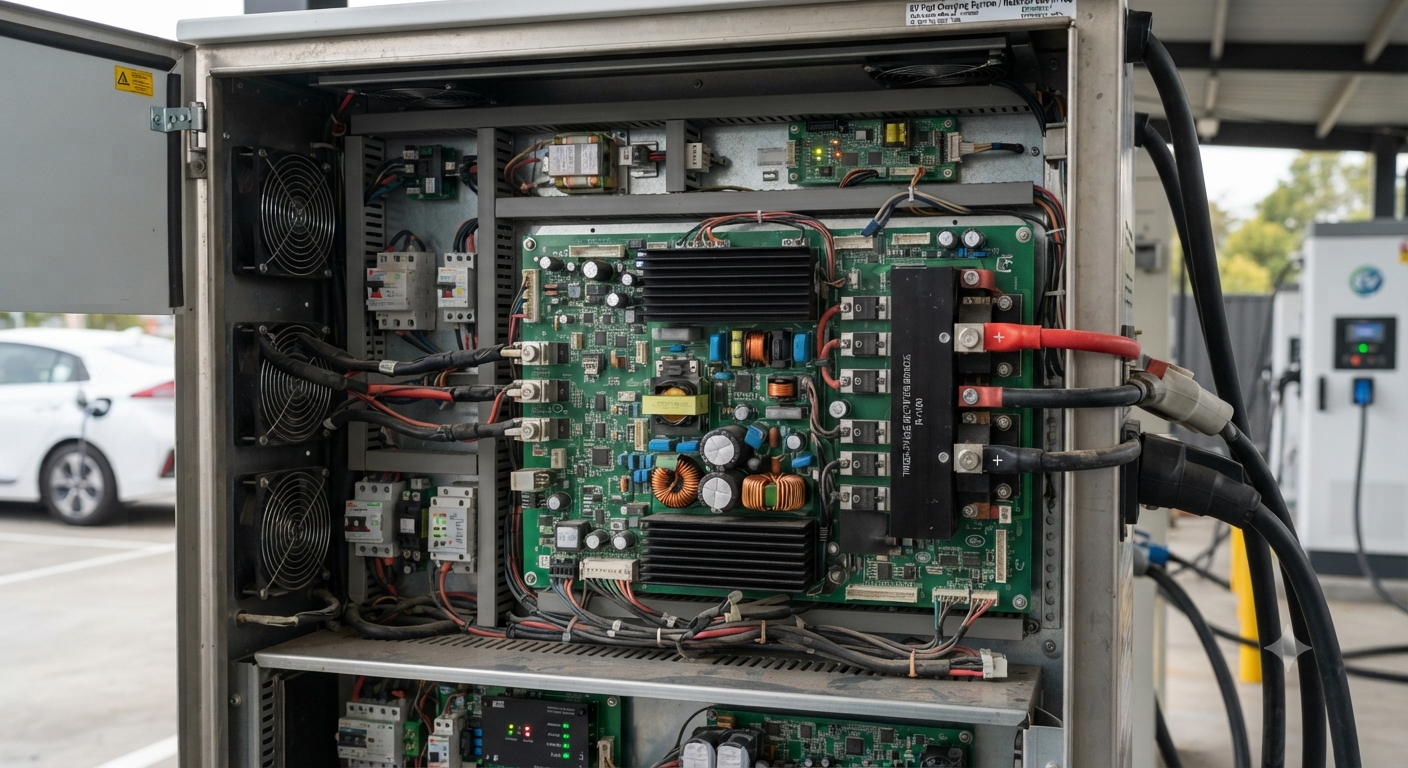

Trạm sạc xe điện
Sự phát triển của xe điện khiến mạch chỉnh lưu trở thành thành phần cốt lõi trong các trạm sạc. Nguồn điện AC từ lưới phải được chỉnh lưu thành dòng điện DC trước khi nạp vào bộ pin của xe.
Đối với các trạm sạc nhanh DC, mạch chỉnh lưu công suất lớn còn phải đáp ứng yêu cầu chuyển đổi với hiệu suất cao, điện áp chính xác và khả năng kiểm soát nhiệt tốt nhằm rút ngắn thời gian sạc và bảo vệ tuổi thọ pin.
Hệ thống viễn thông
Các trạm BTS, trung tâm dữ liệu, tổng đài và thiết bị truyền dẫn đều hoạt động trên nguồn DC nhằm bảo đảm tính ổn định và khả năng dự phòng. Trong các hệ thống này, mạch chỉnh lưu chuyển đổi điện AC từ lưới thành nguồn DC để cấp điện cho thiết bị và đồng thời sạc hệ thống ắc quy dự phòng.
Nhờ nguồn DC ổn định, hạ tầng viễn thông có thể duy trì hoạt động liên tục 24/7, giảm nguy cơ gián đoạn dịch vụ và đáp ứng yêu cầu vận hành trong những điều kiện khắc nghiệt hoặc khi xảy ra sự cố mất điện.
Những lỗi thường gặp ở mạch chỉnh lưu và cách khắc phục
Trong quá trình vận hành, mạch chỉnh lưu có thể phát sinh nhiều sự cố khiến nguồn điện đầu ra không ổn định, làm giảm hiệu suất của thiết bị hoặc gây hư hỏng linh kiện. Việc nhận biết đúng nguyên nhân và áp dụng biện pháp khắc phục kịp thời sẽ giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ và hạn chế chi phí sửa chữa.

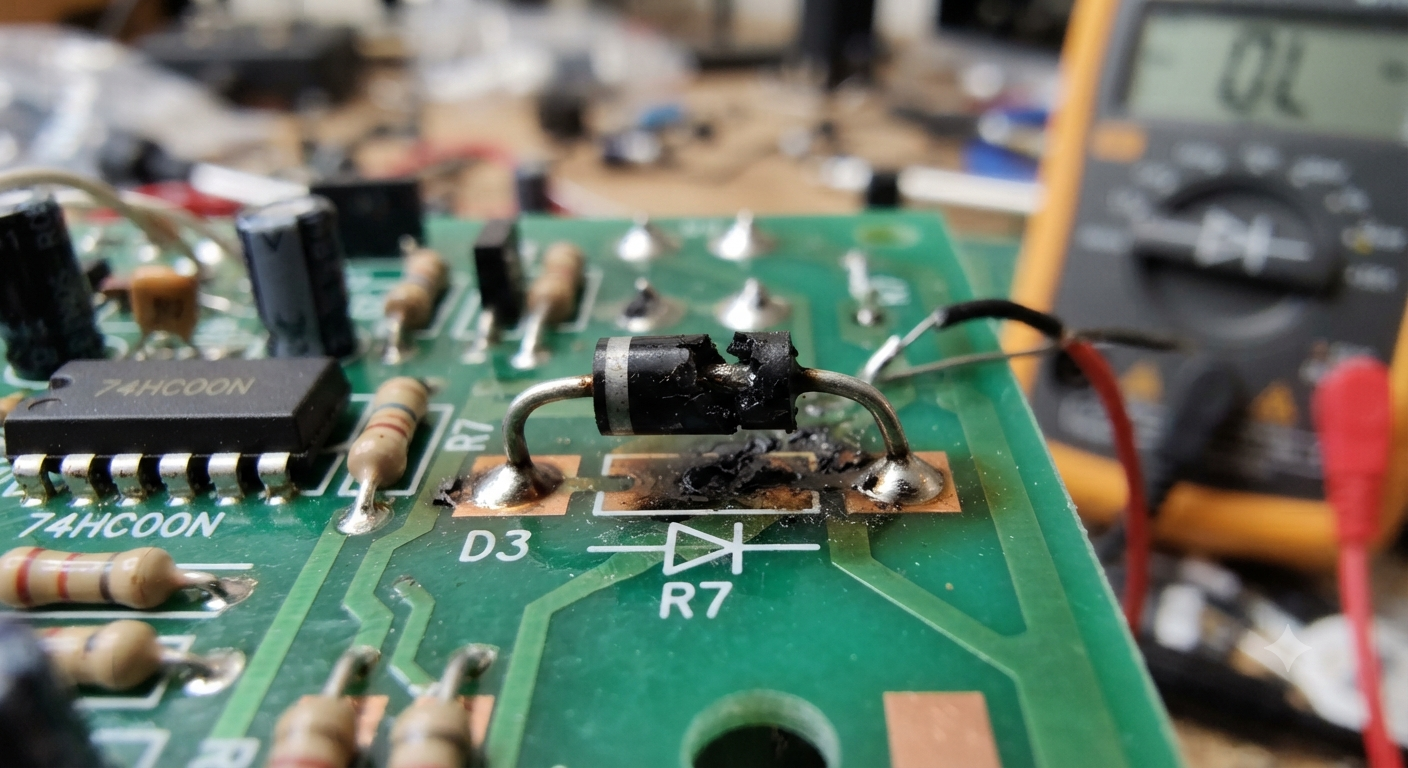

Diode bị chập
Diode bị chập là một trong những lỗi phổ biến nhất ở mạch chỉnh lưu, khiến dòng điện đi qua theo cả hai chiều và làm mất chức năng chỉnh lưu.
Nguyên nhân
- Quá áp hoặc quá dòng vượt ngưỡng chịu đựng của diode.
- Nhiệt độ làm việc cao trong thời gian dài.
- Sử dụng diode có thông số không phù hợp với tải.
Dấu hiệu
- Điện áp đầu ra giảm mạnh hoặc bằng 0.
- Cầu chì liên tục bị đứt.
- Diode hoặc cầu diode nóng bất thường.
Cách xử lý
- Kiểm tra diode bằng đồng hồ vạn năng ở chế độ đo diode.
- Thay thế diode có cùng thông số điện áp và dòng điện.
- Kiểm tra tải và bổ sung giải pháp tản nhiệt nếu cần.
Diode bị đứt
Khi diode bị đứt, dòng điện không thể đi qua, khiến mạch chỉnh lưu hoạt động không đầy đủ hoặc ngừng hoàn toàn.
Nguyên nhân
- Linh kiện lão hóa sau thời gian dài sử dụng.
- Xung điện áp cao làm hỏng mối nối bán dẫn.
- Tác động cơ học hoặc lỗi trong quá trình hàn.
Dấu hiệu
- Không có điện áp DC ở đầu ra hoặc điện áp giảm đáng kể.
- Thiết bị không thể khởi động.
- Đồng hồ đo cho thấy diode không dẫn điện theo cả hai chiều.
Cách xử lý
- Đo kiểm từng diode để xác định linh kiện hỏng.
- Thay mới diode đúng chủng loại và thông số kỹ thuật.
- Kiểm tra nguồn AC đầu vào để tránh sự cố lặp lại.
Điện áp DC đầu ra thấp
Điện áp đầu ra thấp làm các thiết bị điện tử hoạt động không ổn định, thậm chí không thể vận hành.
Nguyên nhân
- Điện áp AC đầu vào không đủ.
- Diode suy giảm chất lượng hoặc hỏng một phần.
- Tụ lọc bị giảm điện dung.
- Tải tiêu thụ vượt công suất thiết kế.
Dấu hiệu
- Điện áp DC đo được thấp hơn giá trị định mức.
- Thiết bị hoạt động chập chờn hoặc tự khởi động lại.
- Động cơ quay yếu, đèn phát sáng mờ.
Cách xử lý
- Kiểm tra điện áp nguồn đầu vào.
- Đo và thay thế diode hoặc tụ lọc nếu phát hiện hư hỏng.
- Đảm bảo tải phù hợp với công suất của bộ nguồn.
Ripple đầu ra quá lớn
Ripple lớn khiến điện áp DC không còn ổn định, ảnh hưởng trực tiếp đến các thiết bị điện tử nhạy cảm.
Nguyên nhân
- Tụ lọc suy giảm điện dung.
- Tần số chỉnh lưu không phù hợp với yêu cầu tải.
- Tải tiêu thụ dòng lớn hơn thiết kế.
Dấu hiệu
- Xuất hiện nhiễu hoặc tiếng ù trong thiết bị điện tử.
- Điện áp đầu ra dao động mạnh khi đo bằng dao động ký.
- Thiết bị hoạt động thiếu ổn định.
Cách xử lý
- Thay tụ lọc mới có điện dung và điện áp phù hợp.
- Kiểm tra toàn bộ mạch lọc nguồn.
- Giảm tải hoặc nâng cấp bộ nguồn có công suất lớn hơn.

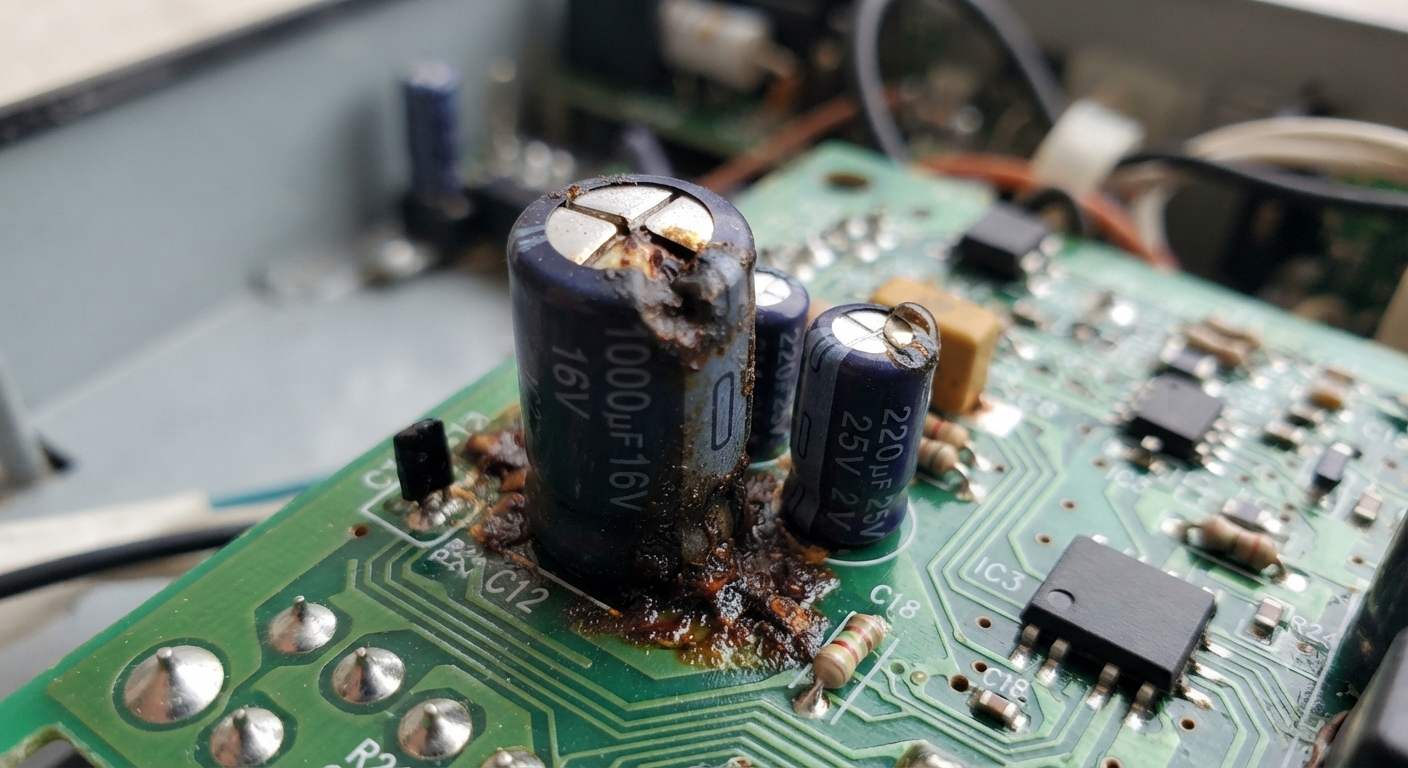

Tụ lọc bị hỏng
Tụ lọc là linh kiện quan trọng giúp làm phẳng điện áp sau chỉnh lưu. Khi tụ hỏng, chất lượng nguồn DC sẽ suy giảm rõ rệt.
Nguyên nhân
- Làm việc ở nhiệt độ cao trong thời gian dài.
- Quá áp hoặc sử dụng tụ không đúng thông số.
- Tụ điện bị lão hóa tự nhiên.
Dấu hiệu
- Tụ bị phồng, rò rỉ hoặc nứt vỏ.
- Điện áp đầu ra xuất hiện nhiều gợn sóng.
- Thiết bị phát tiếng ù hoặc hoạt động không ổn định.
Cách xử lý
- Kiểm tra điện dung và điện trở ESR của tụ.
- Thay tụ mới có điện áp chịu đựng cao hơn điện áp làm việc thực tế.
- Ưu tiên sử dụng tụ chất lượng cao để tăng độ bền.
IC ổn áp quá nóng
Trong nhiều mạch chỉnh lưu, IC ổn áp được bổ sung để duy trì điện áp đầu ra ổn định. Khi IC quá nóng, nguy cơ giảm tuổi thọ hoặc hỏng linh kiện sẽ tăng lên.
Nguyên nhân
- Chênh lệch giữa điện áp đầu vào và đầu ra quá lớn.
- Dòng tải vượt khả năng của IC.
- Bộ tản nhiệt không đáp ứng yêu cầu.
Dấu hiệu
- IC nóng nhanh chỉ sau vài phút hoạt động.
- Điện áp đầu ra dao động hoặc mất hoàn toàn.
- Thiết bị tự ngắt sau một thời gian vận hành.
Cách xử lý
- Kiểm tra dòng tải và điện áp đầu vào.
- Lắp thêm tản nhiệt hoặc quạt làm mát.
- Thay IC ổn áp có công suất phù hợp nếu cần.
Cháy cầu diode
Cầu diode bị cháy sẽ khiến mạch chỉnh lưu mất hoàn toàn khả năng chuyển đổi điện áp AC sang DC.
Nguyên nhân
- Ngắn mạch ở đầu ra.
- Quá dòng kéo dài.
- Điện áp nguồn tăng đột biến.
- Sử dụng cầu diode có dòng định mức thấp hơn yêu cầu thực tế.
Dấu hiệu
- Không có điện áp DC đầu ra.
- Cầu diode đổi màu, nứt hoặc có mùi khét.
- Cầu chì bị đứt ngay khi cấp nguồn.
Cách xử lý
- Ngắt nguồn và kiểm tra toàn bộ tải trước khi thay linh kiện.
- Thay cầu diode đúng thông số về điện áp ngược và dòng định mức.
- Lắp thêm cầu chì hoặc mạch bảo vệ quá dòng, chống quá áp để hạn chế hư hỏng trong tương lai.
Mạch chỉnh lưu đóng vai trò không thể thiếu trong việc chuyển đổi dòng điện, góp phần nâng cao hiệu quả hoạt động của nhiều thiết bị điện tử, công nghiệp và hệ thống năng lượng tái tạo. Khi được lựa chọn và tích hợp đúng kỹ thuật, mạch không chỉ đảm bảo nguồn điện ổn định mà còn giúp tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
Nếu bạn đang tìm kiếm giải pháp điện mặt trời, pin lưu trữ hoặc hệ thống quản lý năng lượng hiện đại, hãy liên hệ MasterSolar để được tư vấn phương án phù hợp nhất. Gọi ngay 0926 02 8886 để nhận hỗ trợ từ đội ngũ chuyên gia.
