Để hệ thống điện mặt trời hoạt động ổn định và đạt hiệu suất cao, việc lắp đặt đúng theo sơ đồ kỹ thuật là yếu tố rất quan trọng. Sơ đồ lắp đặt pin năng lượng mặt trời giúp bạn hiểu rõ cách các thiết bị như tấm pin, inverter, tủ điện và pin lưu trữ được kết nối trong toàn bộ hệ thống. Khi nắm được sơ đồ này, bạn sẽ dễ dàng hình dung nguyên lý hoạt động cũng như quy trình lắp đặt điện mặt trời trên thực tế.
Sơ đồ đấu nối các tấm pin mặt trời
Đấu nối các tấm pin là quá trình kết hợp các thông số điện áp (V) và cường độ dòng điện (A) của từng tấm pin đơn lẻ để phù hợp với dải điện áp đầu vào (MPPT voltage range) của Inverter.

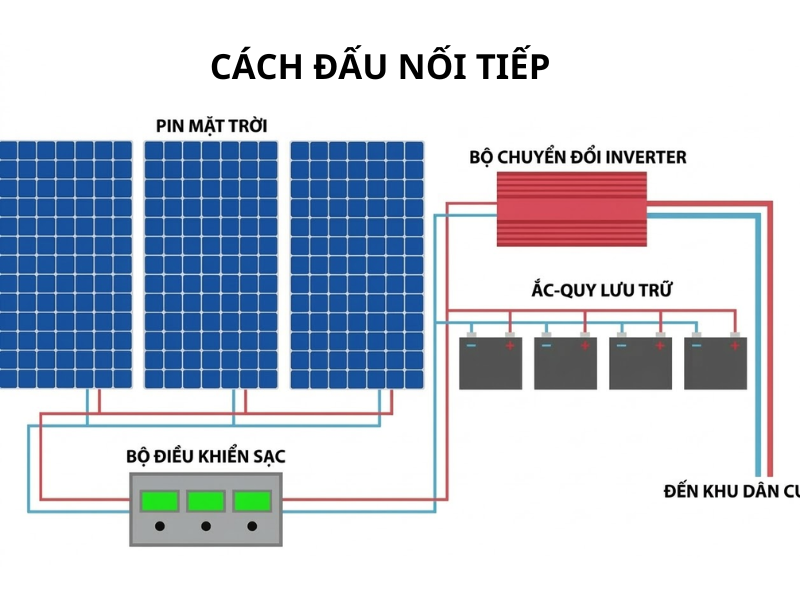

Cách đấu nối tiếp
Đây là phương thức đấu nối cực dương (+) của tấm pin này vào cực âm (-) của tấm pin kế tiếp tạo thành một chuỗi (string).
- Nguyên lý: Vtổng = V_1 + V_2 + … + Vtổng = Ipin.
- Thông số kỹ thuật: Điện áp tăng tỉ lệ thuận với số lượng tấm pin. Cần tính toán sao cho Vtổng không vượt quá điện áp đầu vào tối đa (Vmax) của Inverter.
- Ứng dụng: Sử dụng khi cần điện áp cao để giảm tổn thất trên đường dây truyền tải DC và đáp ứng điện áp khởi động của Inverter.

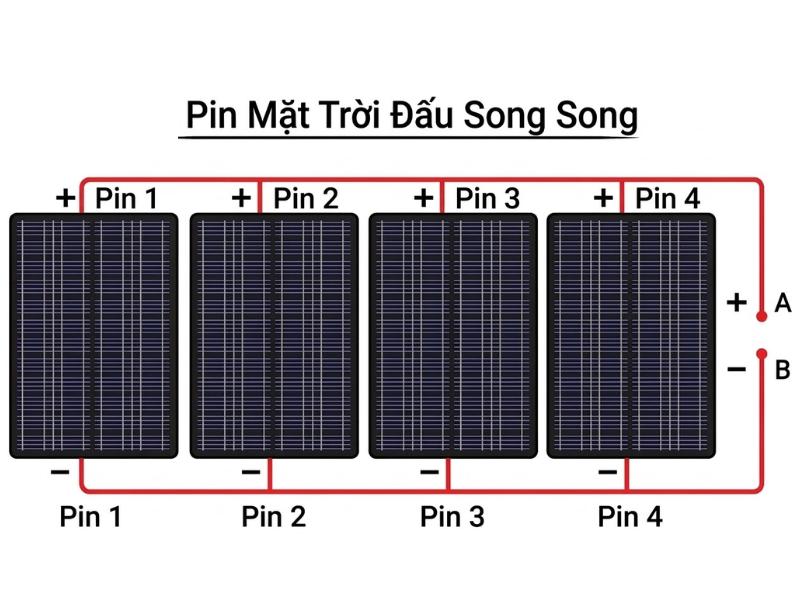

Đấu nối song song (Parallel Connection)
Phương thức này nối tất cả các cực dương (+) với nhau và các cực âm (-) với nhau thông qua đầu nối chữ Y hoặc tủ gom dây.
- Nguyên lý: I = I1 + I2 + … + In; Vtổng = Vpin.
- Thông số kỹ thuật: Cường độ dòng điện tăng. Cần kiểm tra tiết diện dây dẫn và khả năng chịu dòng đầu vào tối đa của Inverter.
- Ứng dụng: Thường dùng cho các hệ thống điện áp thấp (12V/24V) hoặc các khu vực bị đổ bóng không đồng nhất giữa các tấm pin.

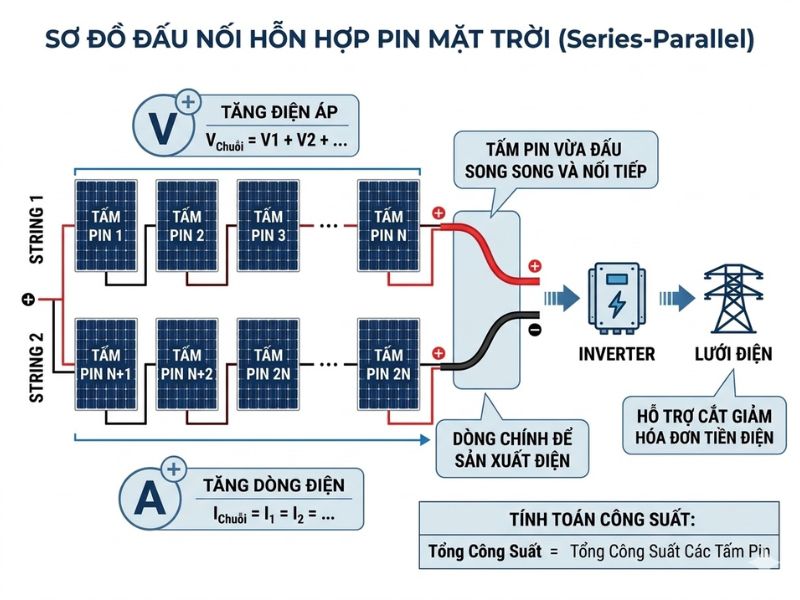

Đấu nối hỗn hợp
Đấu nối hỗn hợp là giải pháp kỹ thuật kết hợp giữa nối tiếp và song song nhằm đạt được thông số dòng điện và điện áp lý tưởng cho các Inverter công suất lớn. Trong sơ đồ này, các tấm pin được chia thành nhiều nhóm nối tiếp (string), sau đó các nhóm này sẽ được đấu song song lại với nhau tại tủ điện gom (Combiner Box).
- Cơ chế vận hành: Việc đấu nối hỗn hợp giúp tăng đồng thời cả điện áp và cường độ dòng điện, tối ưu hóa khả năng sản xuất điện từ các nhánh tấm pin mặt trời trước khi đưa về dòng chính.
- Yêu cầu kỹ thuật: Các nhánh nối tiếp thành phần phải có số lượng và loại tấm pin hoàn toàn giống nhau để tránh hiện tượng dòng điện ngược gây hỏng hóc tế bào quang điện.
Sơ đồ đấu nối pin năng lượng mặt trời vào hệ thống tổng thể
Dựa trên cấu trúc thiết bị và sự tương tác với lưới điện quốc gia, sơ đồ đấu nối hệ thống được phân loại theo nguyên lý vận hành để đáp ứng mục tiêu sử dụng điện của khách hàng. Mỗi sơ đồ sẽ đòi hỏi các thiết bị bảo vệ và điều khiển khác nhau.

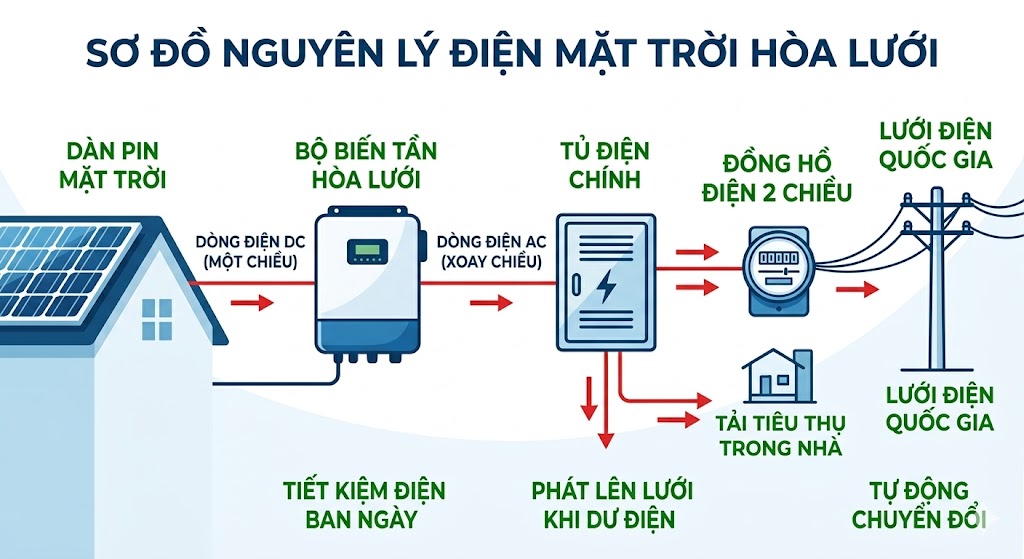

Sơ đồ điện mặt trời hòa lưới (On-grid)
Sơ đồ hòa lưới là giải pháp kinh tế và phổ biến nhất hiện nay, chuyển đổi trực tiếp năng lượng mặt trời thành điện xoay chiều AC để cung cấp cho tải tiêu thụ. Hệ thống này lấy lưới điện quốc gia làm nguồn dự phòng và không sử dụng bình lưu trữ điện.
- Cấu trúc kỹ thuật: Dàn pin -> Tủ bảo vệ DC -> Inverter hòa lưới -> Tủ bảo vệ AC -> Tải tiêu thụ & Lưới điện.
- Cơ chế hoạt động: Khi điện mặt trời dư thừa, điện sẽ được phát ngược lên lưới. Khi thiếu điện, hệ thống sẽ tự động lấy điện lưới bù vào mà không làm gián đoạn thiết bị.

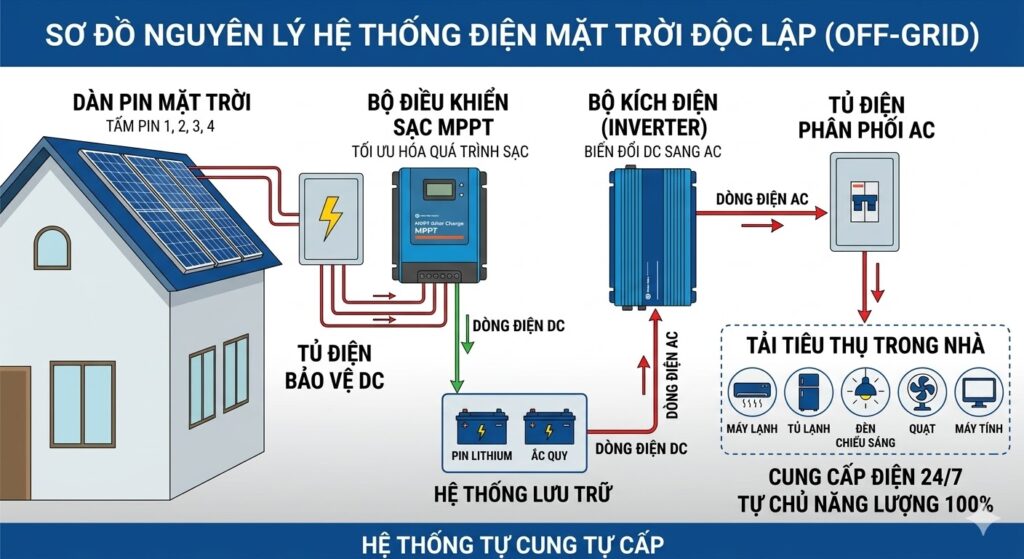

Sơ đồ hệ thống điện mặt trời độc lập (Off-grid)
Đây là sơ đồ lắp đặt pin năng lượng mặt trời dành riêng cho các khu vực không có lưới điện hoặc các ứng dụng di động như tàu thuyền, trạm viễn thông. Hệ thống này đòi hỏi tính toán cực kỳ chính xác về dung lượng lưu trữ để đảm bảo cung cấp điện liên tục ngay cả trong những ngày không có nắng.
- Cấu trúc kỹ thuật: Dàn pin -> Bộ điều khiển sạc -> Hệ thống lưu trữ (Ắc quy/Lithium) -> Inverter độc lập -> Tải tiêu thụ.
- Nguyên lý: Năng lượng mặt trời được ưu tiên nạp đầy bình lưu trữ trước khi qua bộ kích điện (Inverter) để biến đổi thành dòng điện xoay chiều sử dụng cho thiết bị.

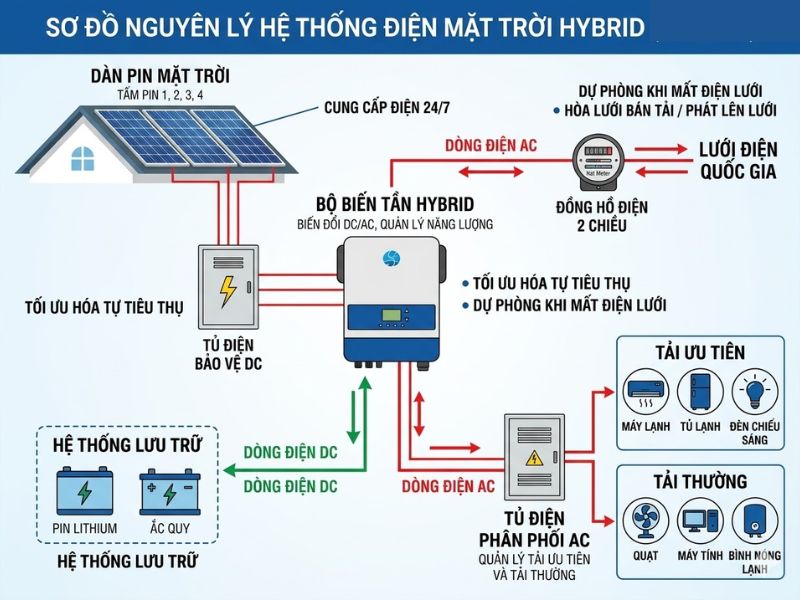

Sơ đồ hệ thống điện mặt trời Hybrid
Sơ đồ lắp đặt hệ thống điện mặt trời Hybrid là giải pháp năng lượng thông minh cao cấp nhất, kết hợp ưu điểm của cả hai hệ thống trên. Nó cho phép người dùng quản lý năng lượng linh hoạt giữa các nguồn: Pin mặt trời, Bình lưu trữ và Lưới điện quốc gia.
- Đặc điểm nổi bật: Hệ thống cho phép duy trì nguồn điện cho các thiết bị ưu tiên (như tủ lạnh, camera, máy tính) ngay cả khi lưới điện gặp sự cố mất điện đột ngột.
Sơ đồ lắp đặt pin mặt trời theo đối tượng sử dụng
Tùy thuộc vào diện tích mặt bằng mái và đặc điểm tiêu thụ điện ban ngày hay ban đêm mà sơ đồ lắp đặt pin mặt trời sẽ được điều chỉnh để đạt hiệu quả kinh tế cao nhất cho chủ đầu tư.

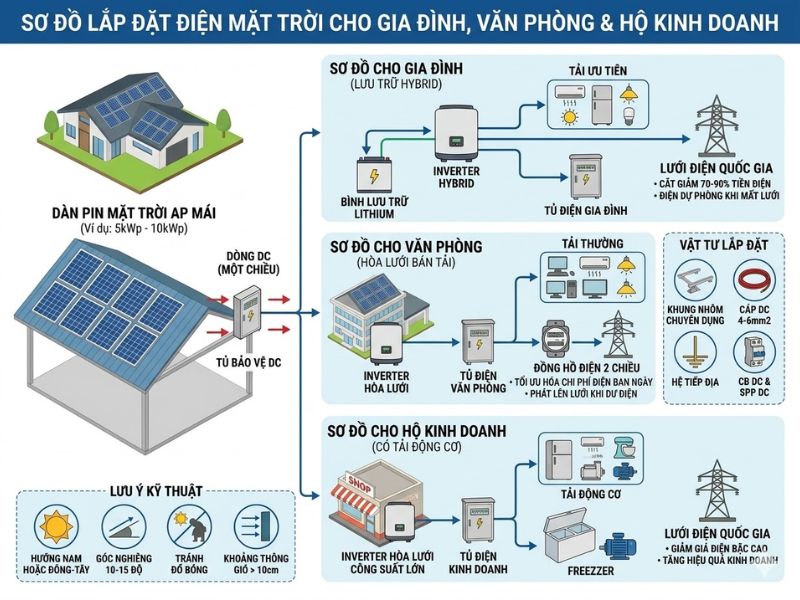

Sơ đồ cho gia đình, văn phòng, hộ kinh doanh
Với đặc thù diện tích mái hạn chế và nhu cầu sử dụng điện chủ yếu vào ban ngày cho máy lạnh, máy tính và thiết bị văn phòng, sơ đồ lắp đặt thường tập trung vào tính thẩm mỹ và hiệu suất cao.
- Giải pháp: Sử dụng tấm pin công suất lớn lắp trên hệ khung nhôm định hình chuyên dụng. Sơ đồ đấu nối thường đơn giản với 1-2 chuỗi pin dẫn về Inverter lắp ở khu vực thoáng mát, gần tủ điện tổng gia đình.

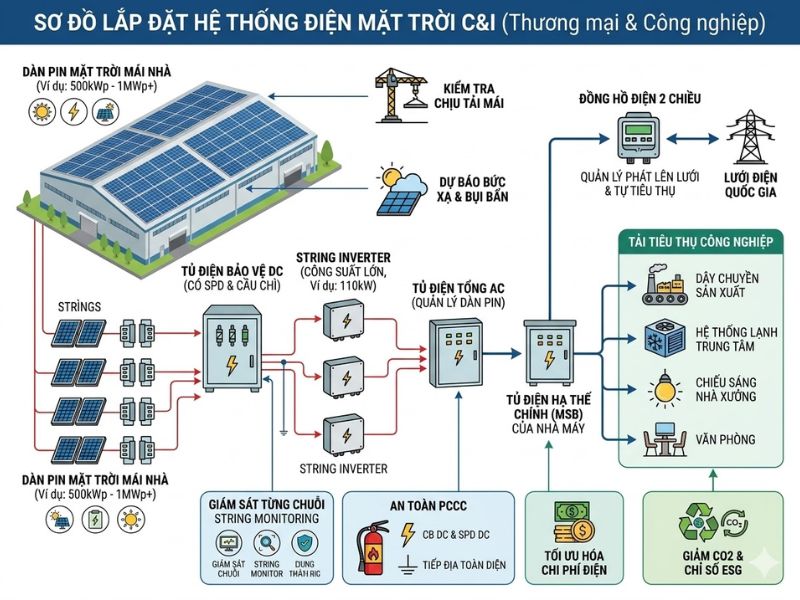

Sơ đồ cho nhà xưởng, nhà máy
Đối với quy mô công nghiệp, sơ đồ lắp đặt phải giải quyết bài toán về diện tích mái cực lớn và đảm bảo an toàn phòng chống cháy nổ cho hàng nghìn mét vuông mái tôn.
- Giải pháp: Pin được dàn trải theo các khối (block) lớn, sử dụng nhiều Inverter chuỗi (String Inverter) kết nối song song. Sơ đồ yêu cầu hệ thống máng cáp chuyên dụng và tủ điện tổ hợp công nghiệp để quản lý dòng điện lớn từ dàn pin truyền về.
Những lưu ý kỹ thuật khi thi công lắp đặt pin mặt trời
Để hiện thực hóa một sơ đồ lắp đặt pin năng lượng mặt trời từ bản vẽ ra thực tế một cách hoàn hảo, chủ đầu tư và kỹ thuật viên cần đặc biệt tuân thủ các nguyên tắc vàng về kỹ thuật lắp đặt sau đây.
- Hướng và Góc nghiêng: Tại Việt Nam, hướng Chính Nam là hướng tối ưu để thu bức xạ. Góc nghiêng từ 10 – 15 độ giúp tấm pin tự làm sạch bụi bẩn khi có mưa và giảm áp lực gió lên hệ khung.
- Khoảng cách tản nhiệt: Tấm pin không được lắp sát khít vào mái nhà. Cần khoảng hở tối thiểu 12 – 15cm để không khí lưu thông dưới mặt pin, giúp hạ nhiệt độ cell pin và tăng hiệu suất thêm 5-10%.
- Hệ thống bảo vệ điện: Bắt buộc phải có thiết bị chống sét lan truyền DC (SPD) và hệ thống tiếp địa (Earth) cho toàn bộ khung nhôm và vỏ thiết bị để triệt tiêu các dòng điện rò rỉ và sét đánh trực tiếp.
- Lựa chọn dây dẫn: Sử dụng cáp DC chuyên dụng (thường là cáp 4.0mm2 hoặc 6.0mm2) có khả năng chịu tia UV và nhiệt độ cao lên tới 120°C trên mái tôn.
Việc lựa chọn đúng sơ đồ lắp đặt pin năng lượng mặt trời là chìa khóa để khai thác tối đa tiềm năng của năng lượng sạch. Một hệ thống được thiết kế bài bản không chỉ mang lại giá trị kinh tế qua việc cắt giảm hóa đơn tiền điện mà còn là sự đầu tư an toàn cho tương lai.
Việc nắm rõ sơ đồ lắp đặt pin năng lượng mặt trời sẽ giúp bạn hiểu được cách các thiết bị trong hệ thống kết nối và vận hành để tạo ra nguồn điện sạch, ổn định. Khi hệ thống được thiết kế và lắp đặt đúng kỹ thuật, không chỉ đảm bảo hiệu suất hoạt động mà còn giúp tăng tuổi thọ thiết bị và tối ưu chi phí đầu tư lâu dài.
