Trong hệ sinh thái điện mặt trời, lựa chọn đúng vật tư lắp pin năng lượng mặt trời quyết định hiệu suất và độ bền hệ thống. MasterSolar tổng hợp các nhóm vật tư quan trọng giúp bạn hiểu cấu trúc hệ thống và tối ưu đầu tư. Thông tin dưới đây giúp bạn tránh sai lầm tốn kém ngay từ bước đầu.
Checklist vật tư lắp pin năng lượng mặt trời
Trong quá trình triển khai hệ thống điện mặt trời, việc chuẩn bị đúng và đủ vật tư lắp pin năng lượng mặt trời quyết định trực tiếp đến chất lượng thi công, độ an toàn và hiệu suất vận hành lâu dài. Một checklist rõ ràng giúp đội ngũ kỹ thuật hạn chế sai sót, tối ưu thời gian lắp đặt và đảm bảo tính đồng bộ giữa các thành phần trong hệ thống.
Bộ công cụ thi công pin năng lượng mặt trời
Bộ công cụ thi công là nền tảng hỗ trợ toàn bộ quá trình lắp đặt, từ cố định khung giàn, đấu nối điện đến kiểm tra hoàn thiện. Thông thường, bộ dụng cụ sẽ bao gồm khoan, tua vít, thang, dụng cụ đo điện và các thiết bị hỗ trợ cơ bản khác. Điểm quan trọng là các dụng cụ này phải đạt tiêu chuẩn cách điện và độ bền cao, phù hợp môi trường ngoài trời. Một bộ dụng cụ đầy đủ giúp giảm rủi ro trong thi công và đảm bảo tiến độ lắp đặt hệ thống.

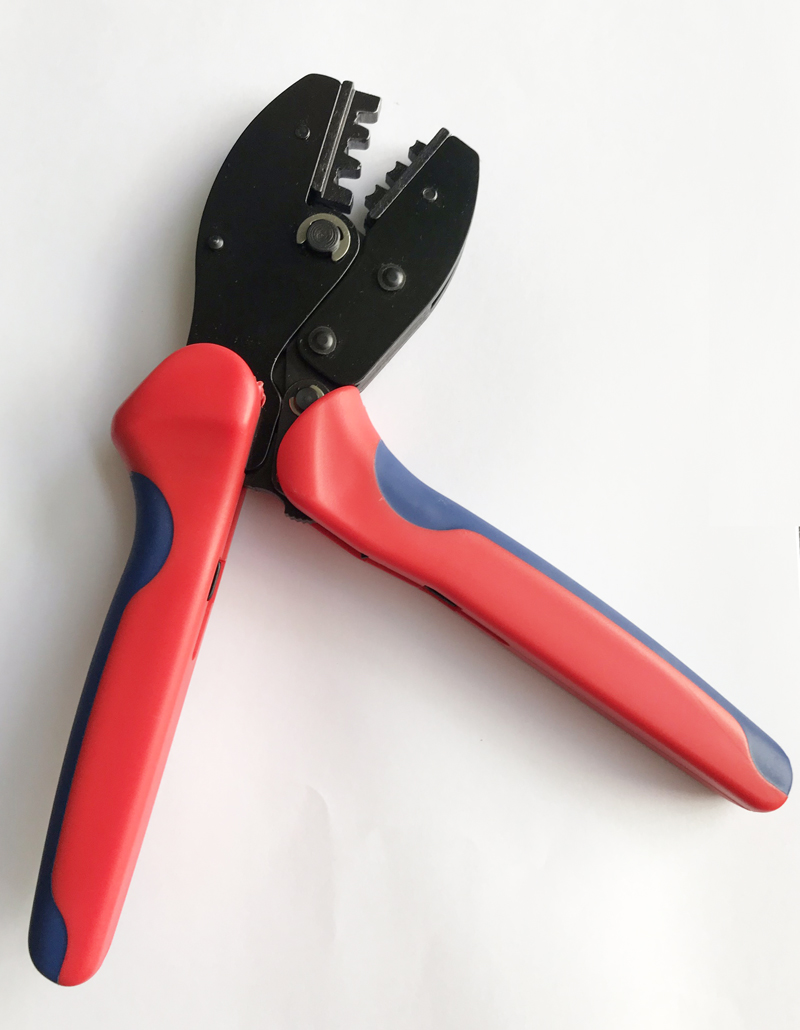

Kìm bấm MC4
Kìm bấm MC4 là thiết bị chuyên dụng để cố định đầu nối MC4 vào dây dẫn DC. Đây là thao tác quan trọng vì ảnh hưởng trực tiếp đến độ tiếp xúc điện và độ an toàn của toàn hệ thống. Nếu bấm không đạt chuẩn, điểm tiếp xúc có thể bị lỏng, gây phát nhiệt hoặc suy hao điện năng. Do đó, kìm bấm MC4 cần đảm bảo lực ép chính xác, tương thích với nhiều loại đầu cos khác nhau và cho độ hoàn thiện cao sau khi bấm.
Kìm tuốt & kìm cắt dây DC
Kìm tuốt và kìm cắt dây DC đóng vai trò xử lý dây dẫn trước khi đấu nối. Kìm tuốt giúp loại bỏ lớp vỏ cách điện mà không làm tổn hại lõi đồng bên trong, trong khi kìm cắt đảm bảo đường cắt gọn, không làm tưa dây. Việc sử dụng đúng loại kìm giúp hạn chế tối đa rủi ro chập điện, đồng thời nâng cao chất lượng kết nối trong toàn bộ hệ thống vật tư lắp pin năng lượng mặt trời.
Bộ cờ lê MC4
Bộ cờ lê MC4 được sử dụng để siết chặt các đầu nối trong hệ thống, đảm bảo độ kín và chắc chắn giữa các điểm tiếp xúc. Trong môi trường ngoài trời, rung động và thay đổi nhiệt độ có thể làm lỏng các mối nối nếu không được siết đúng tiêu chuẩn. Vì vậy, bộ cờ lê MC4 giúp duy trì độ ổn định của hệ thống, hạn chế tổn thất điện năng và tăng tuổi thọ vận hành của toàn bộ hệ thống điện mặt trời.
Phụ kiện kết cấu khung giàn đỡ tấm pin
Nhóm phụ kiện kết cấu khung giàn đỡ đóng vai trò quyết định đến độ bền, độ an toàn và tuổi thọ toàn hệ thống. Đây là phần chịu tải trực tiếp từ tấm pin, đồng thời chống lại tác động của gió, mưa và giãn nở nhiệt theo thời gian.
Thanh nhôm định hình (Rail nhôm)
Thanh nhôm định hình (rail nhôm) là thành phần chính tạo nên bộ khung đỡ tấm pin. Vật liệu phổ biến hiện nay là nhôm 6005-T5 nhờ khả năng chịu lực cao, chống ăn mòn tốt và trọng lượng nhẹ, giúp giảm tải cho mái.
So với vật liệu nhôm thông thường hoặc thép mạ kém chất lượng, nhôm 6005-T5 có ưu điểm vượt trội về độ bền cơ học, ít biến dạng và không bị oxy hóa nhanh trong môi trường ngoài trời. Điều này giúp hệ thống duy trì độ ổn định trong suốt vòng đời 20–25 năm.
Kẹp biên & kẹp giữa
Kẹp biên và kẹp giữa là phụ kiện cố định tấm pin vào rail nhôm. Kẹp biên giữ mép ngoài, trong khi kẹp giữa cố định các tấm pin liên kết với nhau, đảm bảo độ chắc chắn toàn mảng.
Một lỗi phổ biến khi thi công là lắp sai khoảng cách giữa các điểm kẹp hoặc siết lực không đồng đều. Điều này có thể gây cong khung, nứt kính pin hoặc giảm khả năng chịu gió của toàn hệ thống, đặc biệt ở khu vực thời tiết khắc nghiệt.

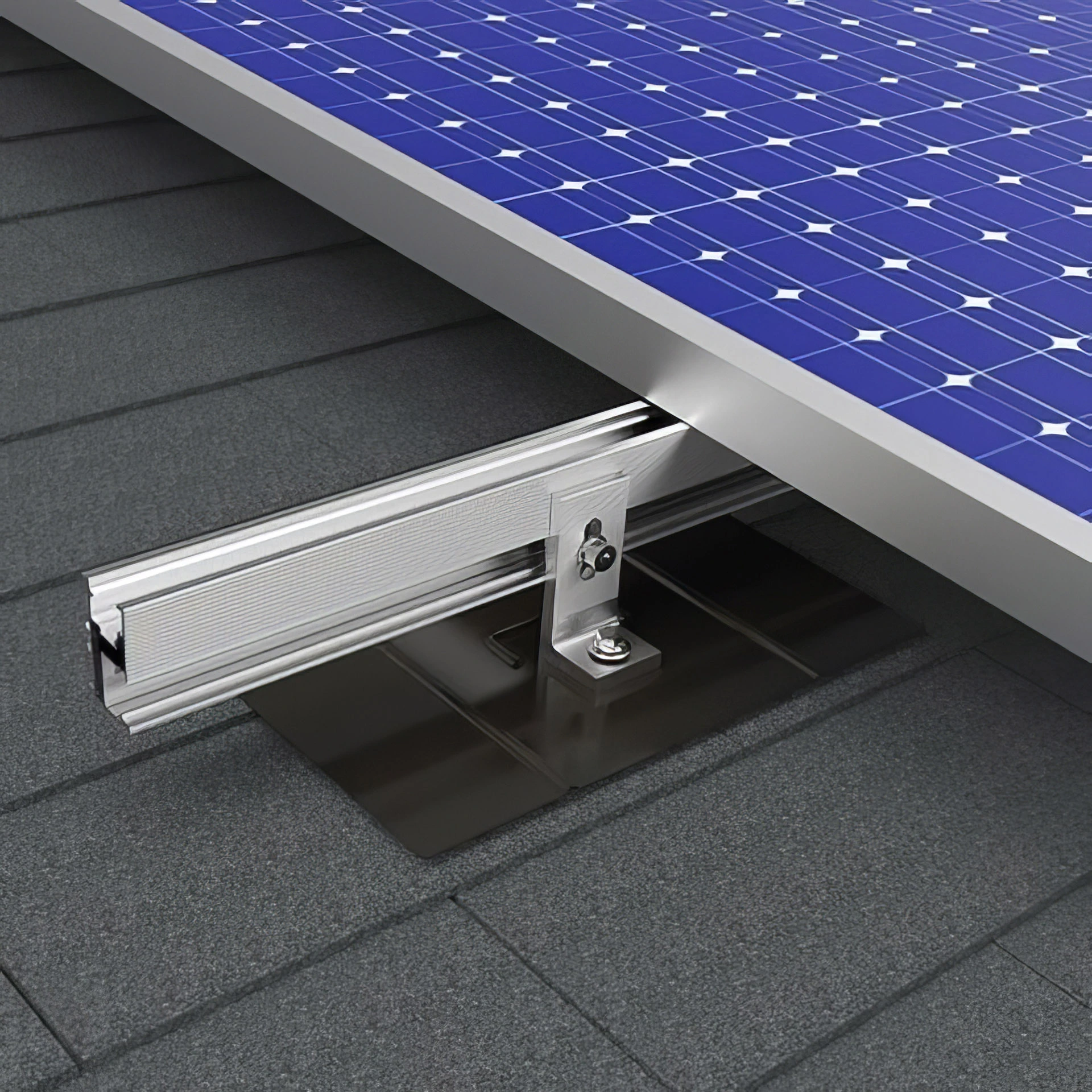

Chân chữ L & chân mái tôn
Chân chữ L và chân mái tôn là bộ phận kết nối khung rail với bề mặt mái. Chân chữ L thường dùng cho mái bê tông, còn chân mái tôn phù hợp với mái tôn sóng.
Việc lựa chọn sai loại chân đỡ hoặc cố định không đúng kỹ thuật có thể gây dột mái, giảm độ bám và ảnh hưởng trực tiếp đến độ an toàn của toàn bộ hệ thống pin.
Phụ kiện điện DC trong hệ thống điện mặt trời
Trong hệ thống điện mặt trời, nhóm phụ kiện DC đóng vai trò truyền tải và kết nối dòng điện từ tấm pin về bộ inverter. Đây là phần dễ bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và tuổi thọ toàn hệ thống. Việc lựa chọn đúng chuẩn vật tư lắp pin năng lượng mặt trời giúp giảm tổn hao điện và hạn chế rủi ro cháy nổ do quá tải.

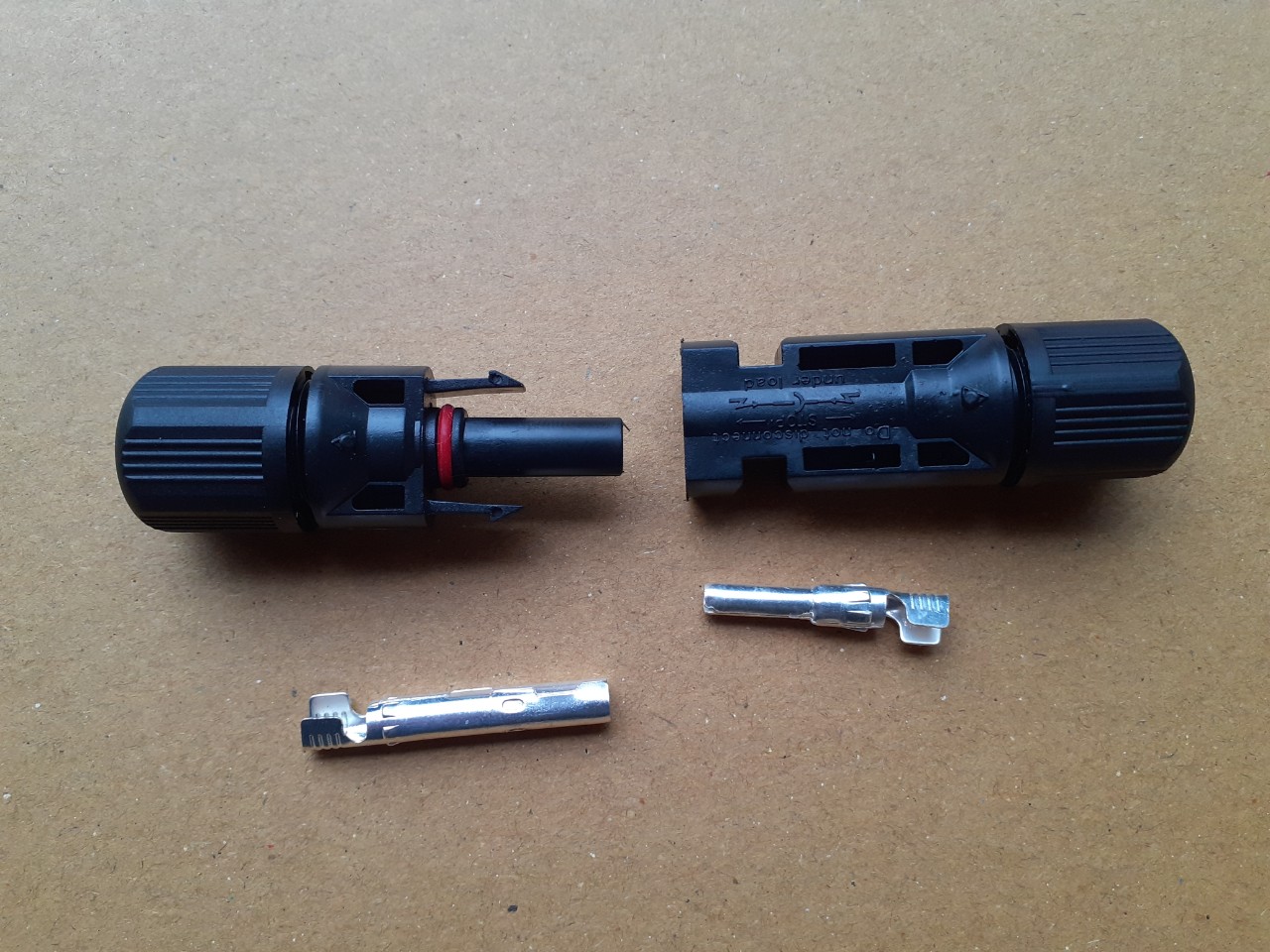

Jack MC4
Jack MC4 là đầu nối chuyên dụng dùng để liên kết các tấm pin với nhau và với dây dẫn DC. Ưu điểm lớn nhất của MC4 là khả năng chống nước, chống bụi đạt chuẩn IP67, giúp hệ thống vận hành ổn định trong môi trường ngoài trời khắc nghiệt. Ngoài ra, thiết kế khóa cơ học giúp hạn chế tuột nối, giảm điện trở tiếp xúc và tối ưu hiệu suất truyền tải điện. Trong thực tế thi công, MC4 gần như là tiêu chuẩn bắt buộc trong mọi hệ thống điện mặt trời hiện đại.
Dây cáp DC 4mm² vs 6mm²
Dây cáp DC 4mm² thường được sử dụng cho hệ thống nhỏ đến trung bình, nơi dòng điện không quá lớn và chiều dài dây ngắn. Ngược lại, cáp 6mm² phù hợp cho hệ thống công suất cao hoặc khoảng cách truyền tải xa hơn, giúp giảm sụt áp và hạn chế tổn thất điện năng. Cả hai loại đều có lớp cách điện chịu tia UV, nhiệt độ cao và thời tiết khắc nghiệt, đảm bảo độ bền lâu dài cho toàn bộ hệ thống điện mặt trời.
Thiết bị bảo vệ & phân phối điện
Trong hệ thống vật tư lắp pin năng lượng mặt trời, nhóm thiết bị bảo vệ và phân phối điện giữ vai trò then chốt, giúp đảm bảo an toàn vận hành, ổn định dòng điện và hạn chế rủi ro quá tải, chập cháy. Đây là lớp lá chắn quan trọng giữa hệ thống điện mặt trời và thiết bị tiêu thụ, đồng thời tối ưu hiệu suất truyền tải điện năng.
Cầu dao DC (MCB/MCCB)
Cầu dao DC là thiết bị đóng ngắt dòng điện một chiều từ tấm pin về hệ thống inverter. MCB (Miniature Circuit Breaker) và MCCB (Molded Case Circuit Breaker) được lựa chọn tùy theo công suất hệ thống. Trong vật tư lắp pin năng lượng mặt trời, cầu dao DC giúp ngắt mạch nhanh khi xảy ra sự cố quá dòng hoặc ngắn mạch, từ đó bảo vệ inverter và các thiết bị phía sau. Việc lựa chọn đúng định mức dòng điện là yếu tố quan trọng để đảm bảo hệ thống vận hành ổn định lâu dài.

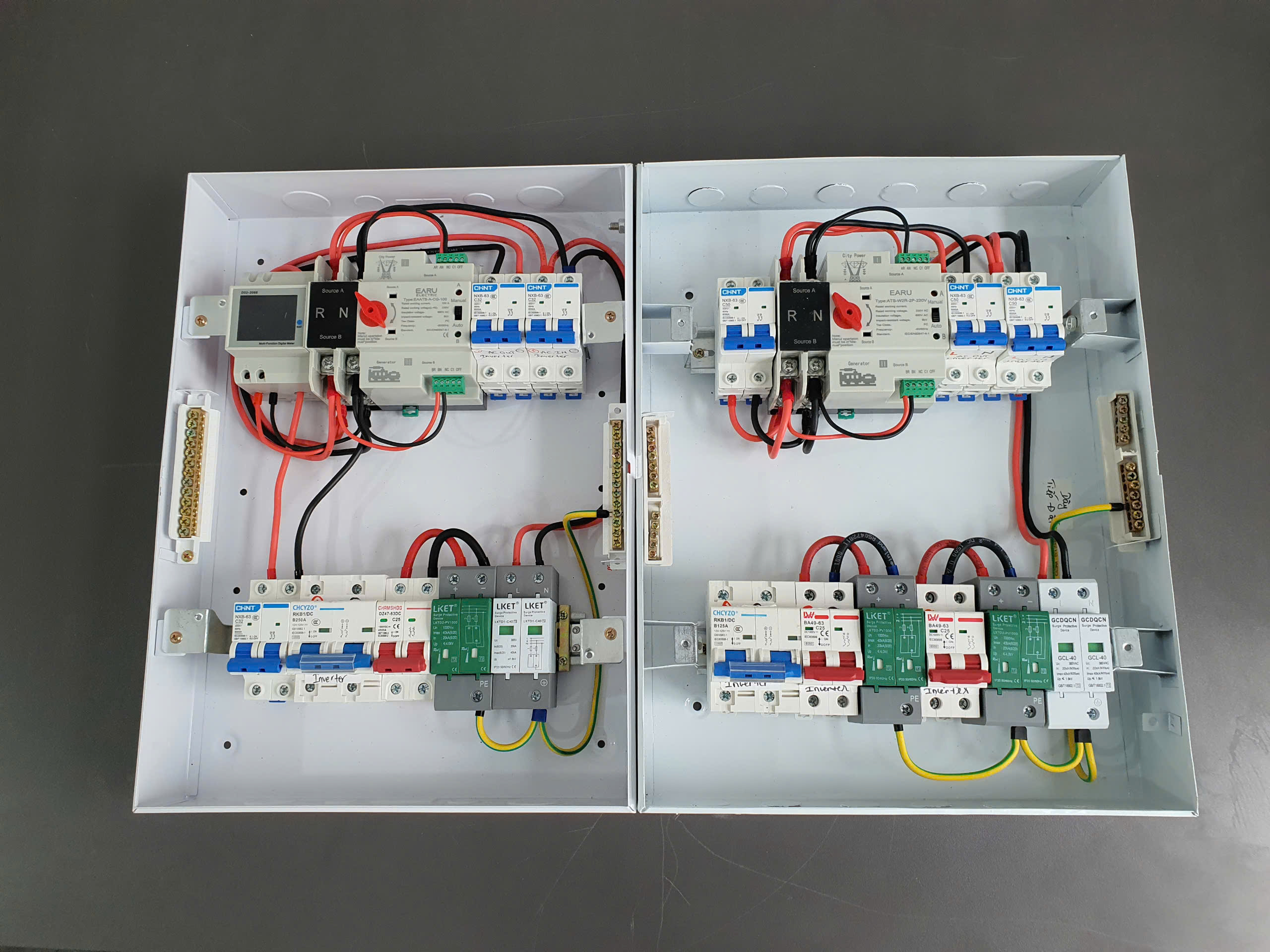

Tủ điện năng lượng mặt trời
Tủ điện là trung tâm phân phối và quản lý toàn bộ dòng điện trong hệ thống. Nó tích hợp các thiết bị như cầu dao DC, cầu dao AC, thiết bị đo lường và bảo vệ. Trong cấu trúc vật tư lắp pin năng lượng mặt trời, tủ điện giúp sắp xếp hệ thống dây dẫn khoa học, giảm thất thoát điện năng và tăng độ an toàn khi vận hành. Ngoài ra, tủ điện còn hỗ trợ kỹ thuật viên dễ dàng kiểm tra, bảo trì và xử lý sự cố khi cần thiết.
Thiết bị chống sét lan truyền DC
Thiết bị chống sét lan truyền DC (SPD DC) có nhiệm vụ bảo vệ hệ thống khỏi các xung điện áp đột ngột do sét hoặc nhiễu điện lưới gây ra. Đây là thành phần không thể thiếu trong vật tư lắp pin năng lượng mặt trời, đặc biệt ở những khu vực có mật độ sét cao. SPD DC giúp hạn chế hư hỏng inverter, tấm pin và kéo dài tuổi thọ toàn bộ hệ thống, đảm bảo vận hành ổn định ngay cả trong điều kiện thời tiết khắc nghiệt.
Sai lầm nghiêm trọng khi chọn vật tư lắp điện mặt trời
Trong hệ thống vật tư lắp pin năng lượng mặt trời, chất lượng và tính đồng bộ của từng thành phần quyết định trực tiếp đến hiệu suất và độ an toàn vận hành. Tuy nhiên, nhiều công trình vẫn mắc phải những lỗi cơ bản trong khâu lựa chọn vật tư, dẫn đến giảm tuổi thọ hệ thống và phát sinh rủi ro kỹ thuật nghiêm trọng.
- Sử dụng dây AC thay cho dây DC
Dây AC không được thiết kế để chịu dòng điện một chiều của hệ thống điện mặt trời, dễ gây nóng, suy hao điện năng và tiềm ẩn nguy cơ chập cháy. - Dùng đầu nối MC4 không đồng bộ hãng
Việc kết hợp MC4 khác chuẩn hoặc khác nhà sản xuất khiến tiếp xúc điện không ổn định, tăng điện trở tiếp xúc và dễ gây điểm nóng (hot spot) trên hệ thống. - Thiếu thiết bị chống sét phía DC
Không lắp chống sét lan truyền DC làm hệ thống dễ bị hư hỏng khi có xung điện áp cao từ sét hoặc sự cố lưới điện, ảnh hưởng trực tiếp đến inverter và tấm pin. - Lắp đặt sai tiết diện dây dẫn
Chọn tiết diện dây không phù hợp với công suất gây quá tải dòng, sụt áp lớn và giảm hiệu suất truyền tải toàn hệ thống.
Câu hỏi thường gặp về vật tư lắp pin năng lượng mặt trời
Có thể dùng vật tư không đồng bộ không?
Theo nguyên lý hoạt động tấm pin năng lượng mặt trời, vật tư lắp pin năng lượng mặt trời vẫn có thể sử dụng không đồng bộ giữa các hạng mục như tấm pin, inverter, dây dẫn hay khung giá đỡ. Tuy nhiên, cách làm này chỉ phù hợp khi người thiết kế có kinh nghiệm và hiểu rõ thông số kỹ thuật. Nếu lựa chọn sai lệch về điện áp, dòng điện hoặc tiêu chuẩn kết nối, hệ thống dễ gặp tình trạng giảm hiệu suất, nóng cục bộ hoặc giảm tuổi thọ thiết bị. Ngoài ra, việc không đồng bộ còn có thể ảnh hưởng đến bảo hành tổng thể từ nhà cung cấp.
Dây 4mm² có đủ cho hệ 5kWp không?
Dây 4mm² có thể sử dụng cho hệ 5kWp trong nhiều trường hợp phổ biến, đặc biệt khi khoảng cách từ dàn pin đến inverter ngắn và dòng điện không quá lớn. Tuy nhiên, nếu hệ thống đặt xa, hoặc môi trường nhiệt độ cao, dây 4mm² có thể gây sụt áp, làm giảm hiệu suất phát điện. Trong thực tế thiết kế chuẩn, kỹ sư thường cân nhắc 4–6mm² tùy chiều dài tuyến dây để đảm bảo an toàn và tối ưu hiệu suất truyền tải.
MC4 có cần đúng hãng inverter không?
Đầu nối MC4 là tiêu chuẩn phổ biến trong ngành điện mặt trời, vì vậy không bắt buộc phải cùng hãng với inverter. Điều quan trọng là MC4 phải đạt chuẩn kỹ thuật tương thích, cùng kích thước và khả năng chịu dòng điện tương ứng. Nếu sử dụng sản phẩm kém chất lượng hoặc không đúng chuẩn, nguy cơ phát nhiệt, lỏng tiếp điểm hoặc chập điện sẽ tăng lên. Do đó, ưu tiên lựa chọn MC4 đạt chuẩn quốc tế và đồng bộ với dây dẫn là yếu tố quan trọng hơn thương hiệu.
Có bắt buộc dùng chống sét DC không?
Chống sét DC không phải lúc nào cũng bắt buộc, nhưng gần như luôn được khuyến nghị trong các hệ thống điện mặt trời. Đặc biệt với công trình trên mái cao, khu vực có mật độ sét lớn hoặc hệ thống công suất từ trung bình trở lên, thiết bị này đóng vai trò bảo vệ inverter và toàn bộ chuỗi pin. Nếu không trang bị, rủi ro hư hỏng do xung sét lan truyền sẽ rất cao và chi phí sửa chữa thường lớn hơn nhiều so với đầu tư ban đầu.
Giải pháp điện mặt trời hiệu quả bắt đầu từ lựa chọn đúng vật tư. Liên hệ MasterSolar để được tư vấn hệ thống tiết kiệm năng lượng tối ưu, hotline 0926 02 8886.
