Pin lưu trữ điện mặt trời là “trái tim” của hệ thống năng lượng tái tạo, giúp tích trữ và cung cấp điện khi cần thiết, đặc biệt vào ban đêm hoặc khi mất điện. Để hiểu rõ hiệu suất, độ bền và khả năng vận hành của hệ thống, việc nắm được cấu tạo pin lưu trữ điện mặt trời là vô cùng quan trọng. Mỗi bộ pin đều được thiết kế từ nhiều thành phần như cell pin, hệ thống quản lý pin (BMS), vỏ bảo vệ và các linh kiện điện tử đi kèm, tất cả phối hợp chặt chẽ nhằm đảm bảo an toàn, tối ưu hiệu suất và kéo dài tuổi thọ sử dụng.
Pin lưu trữ điện mặt trời là gì?

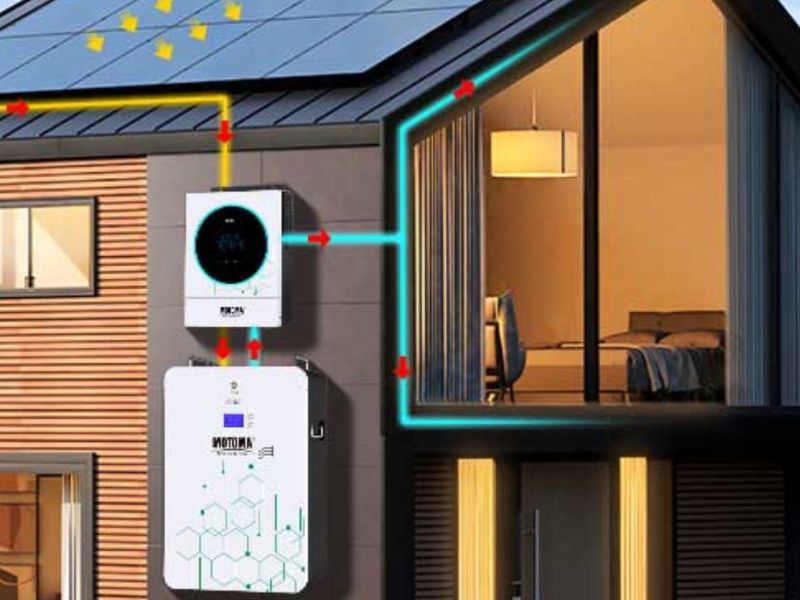

Pin lưu trữ điện mặt trời (Solar Battery Storage) là thiết bị lưu trữ năng lượng điện dưới dạng hóa năng. Năng lượng này được tạo ra từ các tấm pin thu năng lượng mặt trời vào ban ngày. Thay vì lãng phí lượng điện dư thừa hoặc bán lại cho lưới điện với giá thấp, pin lưu trữ giúp bạn giữ lại nguồn năng lượng đó để tái sử dụng vào ban đêm hoặc những lúc trời âm u. Trên thị trường hiện nay các loại pin lưu trữ năng lượng mặt trời mang lại lợi ích cho người dùng:
- Tự chủ năng lượng: Không còn lo lắng về các sự cố mất điện đột ngột từ lưới điện quốc gia.
- Tiết kiệm chi phí: Cắt giảm tối đa tiền điện vào các giờ cao điểm buổi tối.
- Tối ưu hiệu suất: Đảm bảo 100% lượng điện sạch sản xuất ra đều được phục vụ cho sinh hoạt hoặc sản xuất.

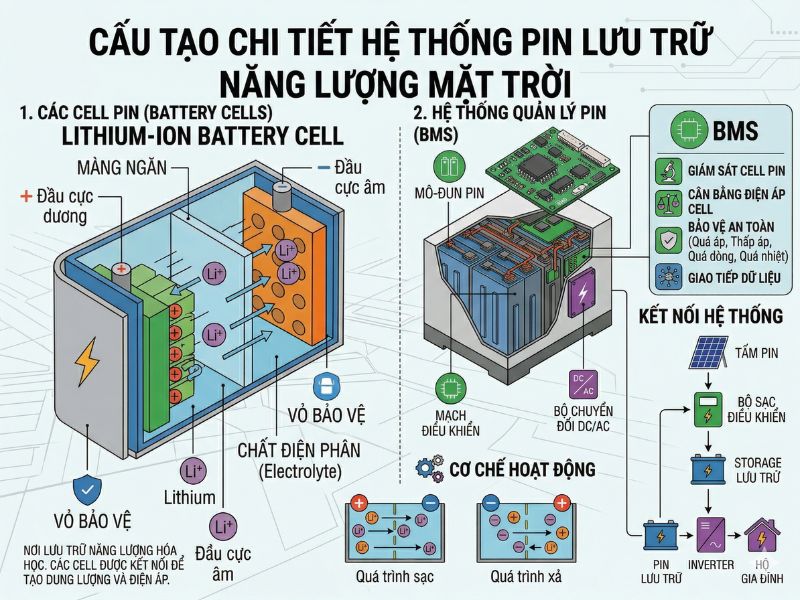

Cấu tạo pin lưu trữ điện mặt trời
Một bộ pin lưu trữ hiện đại, đặc biệt là dòng Lithium-ion được MasterSolar cung cấp, có cấu tạo cực kỳ tinh vi để đảm bảo tính an toàn và hiệu suất chuyển đổi năng lượng. Cấu tạo pin lưu trữ điện mặt trời bao gồm các thành phần cốt lõi sau:
Các Cell pin (Hệ thống tế bào lưu trữ)
Đây là bộ phận quan trọng nhất, nơi trực tiếp diễn ra quá trình lưu trữ năng lượng.
- Vật liệu: Hiện nay, các dòng pin cao cấp chủ yếu sử dụng công nghệ LiFePO4 (Pin lưu trữ lithium Iron Phosphate). Đây là loại vật liệu có độ bền cực cao, khả năng chịu nhiệt tốt và không gây cháy nổ như các dòng pin cũ.
- Kết cấu: Các cell pin được chế tạo dưới dạng hình trụ hoặc hình lăng trụ, được kết nối với nhau bằng các thanh đồng (busbar) để tạo thành các module pin có điện áp mong muốn (thường là 48V, 51.2V hoặc cao áp).
Hệ thống quản lý pin (BMS – Battery Management System)
BMS được coi là “bộ não” điều khiển toàn bộ hoạt động của hệ thống. Nếu không có BMS, các cell pin rất dễ bị hư hỏng hoặc gây nguy hiểm. Chức năng chính của BMS bao gồm:
- Cân bằng điện áp: Giám sát từng cell pin để đảm bảo chúng được sạc và xả đều nhau.
- Bảo vệ thông minh: Tự động ngắt mạch khi phát hiện các dấu hiệu bất thường như quá dòng, quá nhiệt, ngắn mạch hoặc điện áp thấp quá mức cho phép.
- Giao tiếp dữ liệu: Kết nối với Inverter để thông báo về tình trạng dung lượng (SOC), giúp hệ thống vận hành trơn tru.
Vỏ bảo vệ và Hệ thống khung cơ khí
Để bảo vệ các linh kiện điện tử nhạy cảm bên trong, vỏ pin thường được làm bằng hợp kim nhôm cao cấp hoặc thép sơn tĩnh điện.
- Khả năng chống chịu: Vỏ pin phải đạt tiêu chuẩn kháng nước và bụi bẩn (thường là IP21 đến IP65 tùy vị trí lắp đặt).
- Cách điện và tản nhiệt: Bên trong vỏ được lót các lớp vật liệu cách điện và các tấm tản nhiệt để giải phóng lượng nhiệt phát sinh trong quá trình sạc/xả liên tục.
Hệ thống cảm biến và phụ kiện kết nối
Bao gồm các cảm biến nhiệt độ đặt tại các điểm xung yếu giữa các cell pin và các cổng kết nối (Terminal) để dẫn dòng điện ra Inverter. Các điểm kết nối này thường được mạ vàng hoặc niken để giảm điện trở tiếp xúc, tránh gây nóng tại các đầu cực.

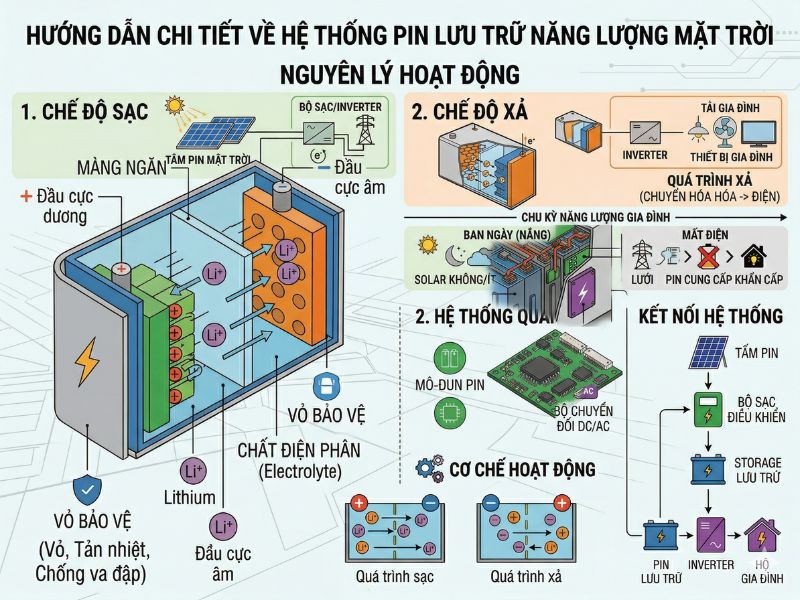

Nguyên lý hoạt động pin lưu trữ điện mặt trời
Hiểu được cấu tạo pin lưu trữ điện mặt trời sẽ giúp bạn dễ dàng hình dung nguyên lý hoạt động của nó và cài đặt pin lưu trữ điện mặt trời được chuẩn xác hơn. Quy trình này diễn ra theo một chu trình khép kín và tự động hoàn toàn:
- Giai đoạn sạc tích năng lượng (Ban ngày): Khi ánh sáng mặt trời chiếu vào các tấm pin, chúng tạo ra dòng điện DC. Inverter Hybrid sẽ ưu tiên cấp điện cho các thiết bị trong nhà, nếu dư, nó sẽ điều phối dòng điện đi qua hệ thống BMS để nạp vào các cell pin. Lúc này, năng lượng điện được chuyển hóa thành năng lượng hóa năng.
- Giai đoạn duy trì (Trạng thái chờ): Khi pin đã đầy (SOC đạt 100%), BMS sẽ phát tín hiệu để Inverter ngừng sạc, bảo vệ tuổi thọ cho pin.
- Giai đoạn xả năng lượng (Ban đêm hoặc Mất điện): Khi không còn ánh sáng mặt trời, Inverter sẽ lấy điện từ pin lưu trữ. Năng lượng hóa năng trong các cell pin sẽ chuyển hóa ngược lại thành điện năng DC, sau đó được Inverter chuyển thành điện AC (220V) để cung cấp cho tivi, tủ lạnh, đèn chiếu sáng…
Chu trình này lặp đi lặp lại hàng ngày. Với các loại pin chất lượng tại MasterSolar, chu trình này có thể lặp lại trên 6000 lần (tương đương hơn 15 năm sử dụng).
Chọn mua pin lưu trữ điện năng lượng mặt trời uy tín tại MasterSolar
Giữa rất nhiều đơn vị cung cấp thiết bị năng lượng mặt trời trên thị trường, MasterSolar vẫn là lựa chọn đáng tin cậy nhờ cam kết về chất lượng và dịch vụ toàn diện. Chúng tôi không chỉ cung cấp sản phẩm, mà mang đến giải pháp lưu trữ năng lượng tối ưu, phù hợp với từng nhu cầu thực tế của khách hàng.
- Sản phẩm chính hãng 100%: Phân phối pin từ các thương hiệu uy tín như Pylontech, Deye, Luxpower, đầy đủ CO/CQ, đảm bảo chất lượng và an toàn.
- Công nghệ LiFePO4 tiên tiến: Hỗ trợ sạc nhanh, độ xả sâu lên đến 95%, nâng cao hiệu suất và kéo dài tuổi thọ pin.
- Tư vấn chuẩn xác – tối ưu chi phí: Kỹ sư giàu kinh nghiệm trực tiếp tính toán dung lượng phù hợp, tránh đầu tư dư thừa.
- Bảo hành dài hạn, hỗ trợ nhanh: Cam kết 5–10 năm, xử lý sự cố kỹ thuật trong vòng 24h, đảm bảo hệ thống vận hành ổn định.
Khi lựa chọn MasterSolar, bạn không chỉ mua một bộ pin lưu trữ mà đang đầu tư vào giải pháp năng lượng bền vững. Chúng tôi hỗ trợ lắp đặt tận nơi, cài đặt hệ thống giám sát thông minh trên điện thoại, giúp bạn dễ dàng theo dõi và quản lý điện năng mọi lúc, mọi nơi.
Việc hiểu rõ cấu tạo pin lưu trữ điện mặt trời và chọn đúng nhà cung cấp uy tín sẽ giúp hệ thống điện mặt trời của bạn đạt hiệu suất tối đa và bền bỉ theo thời gian. Nếu bạn đang cân nhắc đầu tư cho gia đình mình một hệ thống điện mặt trời Hybrid, đừng ngần ngại liên hệ với MasterSolar để được tư vấn chuyên sâu nhất.
