Chi phí điện ngày càng tăng khiến nhiều doanh nghiệp và hộ gia đình chủ động tìm kiếm giải pháp năng lượng bền vững, hiệu quả hơn. Thiết kế pin năng lượng mặt trời đúng kỹ thuật không chỉ quyết định sản lượng điện tạo ra mà còn ảnh hưởng trực tiếp đến tuổi thọ và khả năng vận hành ổn định của toàn hệ thống. Với kinh nghiệm triển khai các giải pháp năng lượng sạch, MasterSolar mang đến những tiêu chuẩn thiết kế tối ưu, giúp khai thác tối đa giá trị từ nguồn năng lượng mặt trời.
Những yếu tố cần khảo sát trước khi thiết kế pin năng lượng mặt trời
Trước khi triển khai thiết kế pin năng lượng mặt trời, việc khảo sát kỹ hiện trạng công trình là yêu cầu bắt buộc. Dữ liệu đầu vào càng chính xác, hệ thống càng được tối ưu về công suất, chi phí đầu tư và sản lượng điện tạo ra trong suốt vòng đời vận hành.
Nhu cầu tiêu thụ điện của công trình
Xác định nhu cầu sử dụng điện là cơ sở để lựa chọn quy mô hệ thống phù hợp. Đơn vị thiết kế cần phân tích hóa đơn điện trong tối thiểu 6–12 tháng nhằm đánh giá mức tiêu thụ thực tế và xu hướng sử dụng điện theo mùa.
Các thông số quan trọng gồm:
- Sản lượng điện tiêu thụ trung bình hàng tháng (kWh).
- Mức điện năng tiêu thụ cao nhất trong năm.
- Công suất tải cực đại vào giờ cao điểm.
- Tỷ lệ điện sử dụng ban ngày và ban đêm.
Việc tính toán chính xác giúp tránh tình trạng lắp đặt dư thừa hoặc thiếu công suất, gây lãng phí vốn đầu tư.
Đánh giá diện tích mái lắp đặt khả dụng
Diện tích mái quyết định trực tiếp đến số lượng tấm pin có thể bố trí. Mỗi loại mái sở hữu đặc điểm kỹ thuật khác nhau, ảnh hưởng đến phương án thiết kế và thi công.
Các dạng mái phổ biến gồm:
- Mái tôn công nghiệp, nhà xưởng.
- Mái bê tông cốt thép.
- Mái ngói dân dụng.
Thông thường, hệ thống 1 kWp cần khoảng 5–7 m² diện tích lắp đặt. Việc khảo sát thực tế giúp xác định công suất tối đa có thể triển khai trên công trình.
Hướng mái và góc đặt tấm pin
Hiệu suất phát điện của hệ thống phụ thuộc lớn vào hướng tiếp nhận bức xạ mặt trời. Tại Việt Nam, các hướng mái mang lại hiệu quả tốt nhất thường là Nam, Đông Nam và Tây Nam.
Khi khảo sát cần xem xét:
- Hướng mái hiện hữu.
- Khả năng điều chỉnh khung giá đỡ.
- Góc nghiêng phù hợp với khu vực địa lý.
Góc nghiêng tối ưu thường dao động từ 10–15 độ ở khu vực phía Nam và khoảng 15–25 độ tại miền Bắc, giúp tăng khả năng hấp thụ bức xạ quanh năm.
Phân tích tác động từ môi trường xung quanh
Một hệ thống được thiết kế tốt nhưng bị che bóng thường xuyên vẫn có thể suy giảm đáng kể sản lượng điện. Vì vậy, quá trình khảo sát cần đánh giá toàn bộ các yếu tố gây cản trở ánh sáng.
Các nguồn bóng đổ phổ biến gồm:
- Cây xanh cao tầng.
- Nhà cao tầng liền kề.
- Cột điện hoặc trạm viễn thông.
- Bồn nước, tum kỹ thuật trên mái.
Ngoài ra, môi trường nhiều bụi, nhiệt độ cao hoặc hơi muối cũng cần được tính đến để lựa chọn vật liệu và thiết bị phù hợp.
Kiểm tra khả năng chịu lực của mái
Bên cạnh hiệu quả phát điện, yếu tố an toàn kết cấu luôn được đặt lên hàng đầu trong thiết kế pin năng lượng mặt trời. Mái công trình phải đủ khả năng chịu tải trọng của hệ khung, tấm pin và các tác động từ gió, mưa trong thời gian dài.
Nội dung khảo sát thường bao gồm:
- Đánh giá hiện trạng kết cấu mái.
- Tính toán tải trọng tĩnh và tải trọng động.
- Kiểm tra độ bền liên kết giữa mái và hệ khung.
- Đối chiếu với các tiêu chuẩn an toàn xây dựng hiện hành.
Khảo sát kết cấu kỹ lưỡng giúp hạn chế rủi ro biến dạng mái, đảm bảo hệ thống vận hành ổn định và bền vững trong suốt vòng đời khai thác.
Quy trình thiết kế pin năng lượng mặt trời từ A-Z
Một hệ thống điện mặt trời vận hành hiệu quả không chỉ phụ thuộc vào chất lượng thiết bị mà còn nằm ở quy trình thiết kế bài bản ngay từ đầu. Việc khảo sát, tính toán và mô phỏng chính xác giúp tối ưu sản lượng điện, giảm chi phí đầu tư và kéo dài tuổi thọ hệ thống. Dưới đây là 6 bước cốt lõi trong quy trình thiết kế pin năng lượng mặt trời chuyên nghiệp.
Khảo sát hiện trạng và thu thập dữ liệu công trình
Đây là bước nền tảng quyết định độ chính xác của toàn bộ phương án thiết kế.
Các kỹ sư sẽ tiến hành:
- Đo đạc diện tích mái, độ nghiêng và hướng lắp đặt.
- Kiểm tra khả năng chịu tải của kết cấu công trình.
- Sử dụng flycam để đánh giá các vật cản gây che bóng như cây xanh, bồn nước, nhà cao tầng lân cận.
- Thu thập bản vẽ kiến trúc, bản vẽ kết cấu và sơ đồ điện hiện hữu.
Dữ liệu khảo sát càng chi tiết, phương án thiết kế càng sát thực tế và hạn chế phát sinh khi thi công.
Xác định công suất hệ thống phù hợp nhu cầu sử dụng
Sau khi khảo sát, đơn vị thiết kế sẽ tính toán công suất dựa trên sản lượng điện tiêu thụ thực tế.
Công thức tham khảo:
Công suất hệ thống (kWp) = Điện năng tiêu thụ trung bình/ngày ÷ Số giờ nắng hiệu dụng
Ví dụ:
- Hộ gia đình sử dụng khoảng 900 kWh/tháng cần hệ thống từ 6–7 kWp.
- Nhà xưởng tiêu thụ 30.000 kWh/tháng có thể cần hệ thống từ 200–250 kWp hoặc lớn hơn tùy mục tiêu tự dùng.
Việc tính toán chính xác giúp tránh tình trạng đầu tư dư thừa hoặc thiếu công suất.
Lựa chọn công nghệ tấm pin tối ưu
Hiện nay thị trường có nhiều dòng pin mặt trời với hiệu suất và chi phí khác nhau.
Một số công nghệ phổ biến gồm:
- Mono: Hiệu suất cao, phù hợp đa số công trình dân dụng.
- TOPCon: Giảm suy hao, nâng cao hiệu suất trong điều kiện nhiệt độ cao.
- HJT: Khả năng chuyển đổi năng lượng vượt trội, sản lượng điện tốt hơn trong điều kiện ánh sáng yếu.
- Bifacial: Hấp thụ ánh sáng cả hai mặt, gia tăng sản lượng từ 5–25% tùy môi trường lắp đặt.
Việc lựa chọn đúng loại pin giúp tối ưu hiệu quả đầu tư trong dài hạn.
Thiết kế inverter và cấu hình hệ thống điện
Inverter là thiết bị chuyển đổi điện DC thành AC và đóng vai trò trung tâm của toàn hệ thống.
Trong giai đoạn này, kỹ sư sẽ:
- Lựa chọn công suất inverter phù hợp.
- Tính toán tỷ lệ DC/AC nhằm tối ưu hiệu suất vận hành.
- Thiết kế số lượng string pin.
- Xây dựng sơ đồ đấu nối điện chi tiết.
- Bố trí các thiết bị bảo vệ như CB, SPD và hệ thống tiếp địa.
Một cấu hình điện hợp lý giúp giảm tổn thất năng lượng và đảm bảo an toàn vận hành.

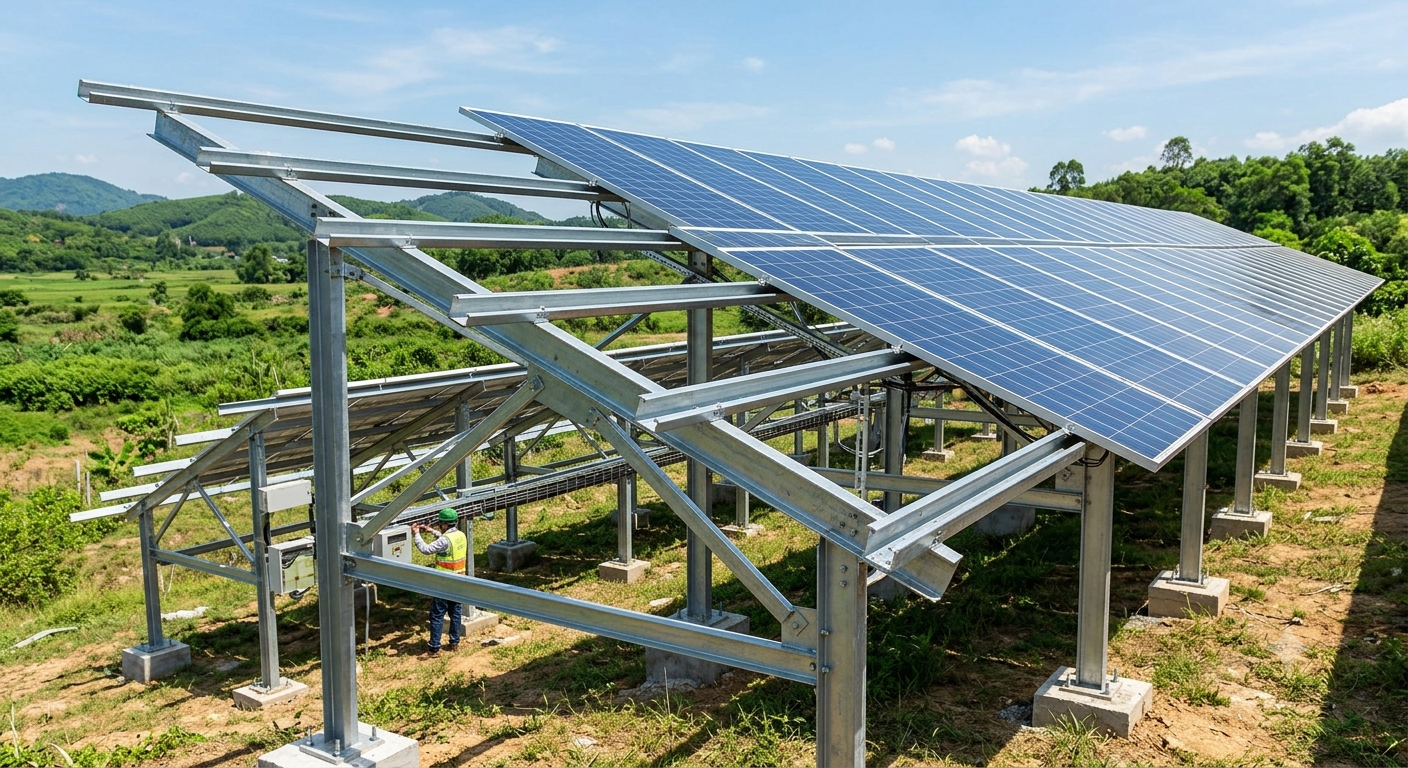

Thiết kế kết cấu khung giá đỡ bền vững
Khung giá đỡ là bộ phận chịu lực trực tiếp của hệ thống điện mặt trời.
Các yếu tố cần xem xét gồm:
- Vật liệu chế tạo như nhôm định hình hoặc thép mạ kẽm nhúng nóng.
- Khả năng chịu tải trọng gió theo từng khu vực.
- Khả năng chống rung lắc và biến dạng.
- Giải pháp chống ăn mòn trong môi trường ven biển hoặc khu vực có độ ẩm cao.
Thiết kế kết cấu đạt chuẩn giúp hệ thống vận hành ổn định trong suốt vòng đời 25–30 năm.
Mô phỏng sản lượng điện và đánh giá hiệu quả đầu tư
Trước khi triển khai, phương án thiết kế pin năng lượng mặt trời cần được mô phỏng bằng các phần mềm chuyên dụng.
Một số công cụ thường được sử dụng:
- PVsyst.
- HelioScope.
- Aurora Solar.
- SolarEdge Designer.
Kết quả mô phỏng cho phép dự báo:
- Sản lượng điện hàng tháng và hàng năm.
- Tỷ lệ tổn hao hệ thống.
- Thời gian hoàn vốn dự kiến.
- Hiệu quả tài chính trong suốt vòng đời dự án.
Trong thực tế, sai số giữa sản lượng dự báo và sản lượng vận hành thường dao động khoảng 3–10% tùy điều kiện thời tiết, mức độ bảo trì và chất lượng thi công. Đây là cơ sở quan trọng để chủ đầu tư đánh giá tính khả thi trước khi triển khai dự án.
Cách tính công suất khi thiết kế pin năng lượng mặt trời
Một trong những bước quan trọng nhất khi thiết kế pin năng lượng mặt trời là xác định công suất hệ thống. Việc tính toán đúng giúp tối ưu chi phí đầu tư, tận dụng hiệu quả diện tích lắp đặt và đảm bảo sản lượng điện đáp ứng nhu cầu sử dụng thực tế. Tùy từng công trình, công suất có thể được xác định dựa trên mức tiêu thụ điện, diện tích mái hoặc mục tiêu tiết kiệm chi phí.
Tính toán dựa trên sản lượng điện tiêu thụ
Đây là phương pháp được áp dụng phổ biến nhất. Chủ đầu tư cần tổng hợp lượng điện tiêu thụ trung bình từ hóa đơn điện trong 12 tháng gần nhất.
Công thức tham khảo:
Công suất hệ thống (kWp) = Điện năng tiêu thụ trung bình/ngày ÷ Sản lượng điện tạo ra của 1 kWp
Tại Việt Nam, 1 kWp thường tạo ra khoảng 3,5 – 4,5 kWh/ngày tùy khu vực. Từ đó có thể xác định quy mô hệ thống phù hợp, tránh tình trạng thiếu hoặc dư công suất.
Tính toán theo diện tích mái có thể lắp đặt
Trong nhiều trường hợp, diện tích mái là yếu tố quyết định quy mô hệ thống.
Thông thường:
- 1 kWp cần khoảng 4,5 – 6 m² diện tích lắp đặt.
- Mái càng ít vật cản, hiệu suất khai thác càng cao.
- Hướng Nam hoặc Đông Nam thường cho khả năng hấp thụ bức xạ tốt hơn.
- Cần tính đến khoảng cách bảo trì và chống che bóng giữa các dãy pin.
Phương pháp này đặc biệt hữu ích khi thiết kế hệ thống cho nhà xưởng, kho bãi hoặc công trình có mái lớn.
Tính theo mục tiêu giảm chi phí điện
Một số chủ đầu tư không đặt mục tiêu tự cung cấp toàn bộ điện năng mà chỉ muốn giảm một phần hóa đơn điện hàng tháng.
Ví dụ:
- Muốn tiết kiệm 50% tiền điện: thiết kế hệ thống đáp ứng khoảng 50% sản lượng tiêu thụ.
- Muốn tiến tới tự dùng hoàn toàn: công suất hệ thống cần tương đương hoặc lớn hơn nhu cầu thực tế.
Cách tiếp cận này giúp cân đối ngân sách đầu tư và rút ngắn thời gian hoàn vốn.

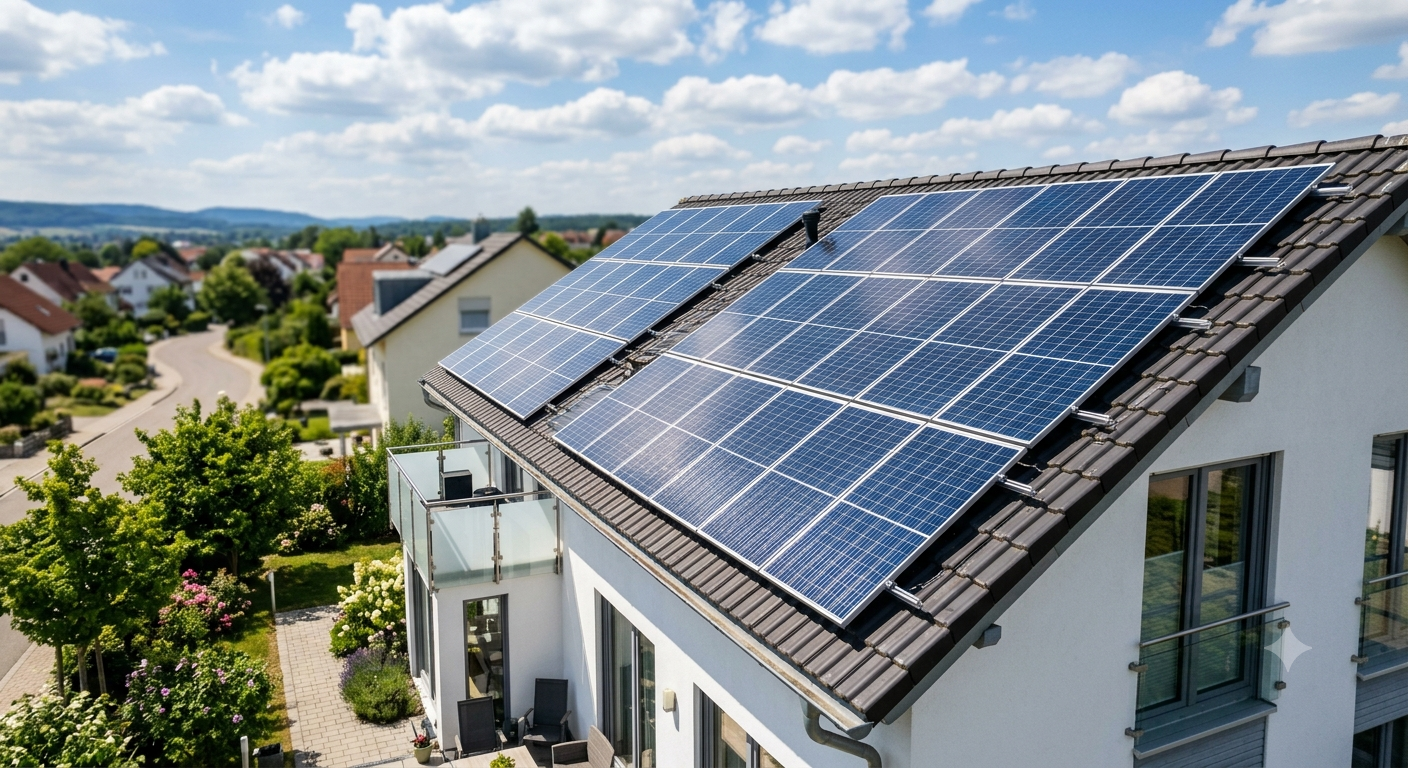

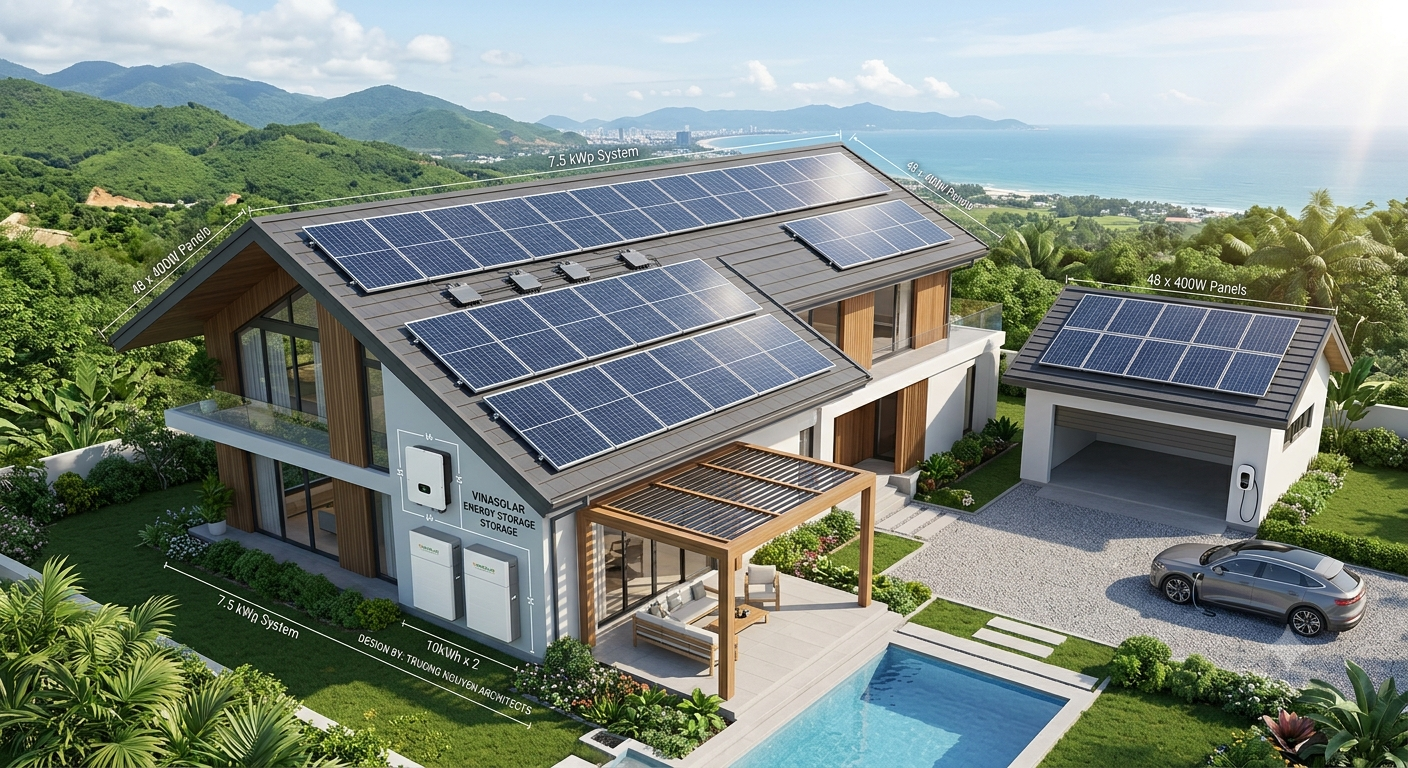

Ví dụ tính toán cho nhà ở diện tích 100m²
Giả sử ngôi nhà sử dụng trung bình 900 kWh/tháng.
- Điện năng tiêu thụ mỗi ngày: khoảng 30 kWh.
- Sản lượng trung bình của 1 kWp: 4 kWh/ngày.
Công suất cần thiết:
30 ÷ 4 = 7,5 kWp
Hệ thống 7–8 kWp thường cần khoảng 35–45 m² mái, phù hợp với phần lớn nhà phố hoặc biệt thự có diện tích mái sử dụng tốt.

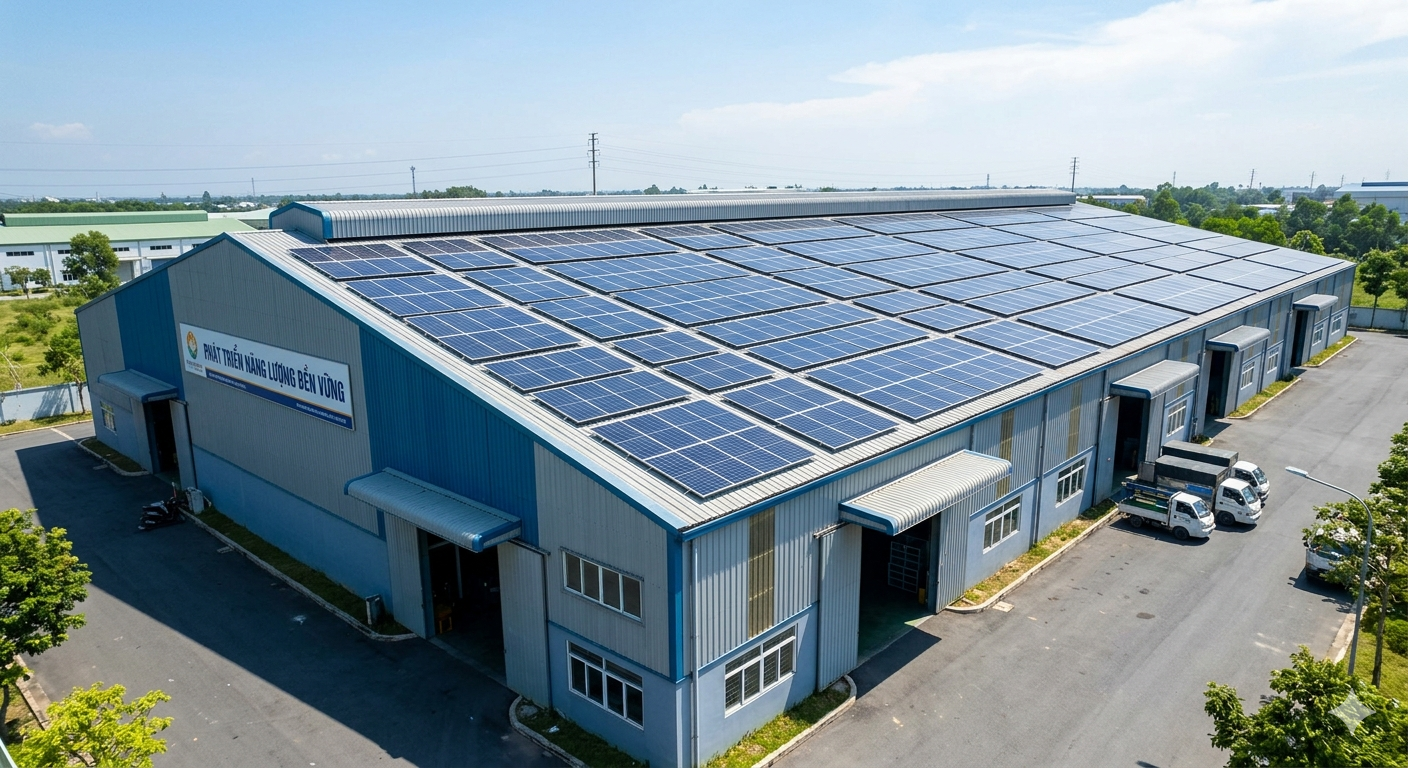

Ví dụ tính toán cho nhà xưởng sản xuất
Một nhà xưởng tiêu thụ 30.000 kWh/tháng.
- Điện năng trung bình mỗi ngày: khoảng 1.000 kWh.
- Sản lượng trung bình của 1 kWp: 4 kWh/ngày.
Công suất yêu cầu:
1.000 ÷ 4 = 250 kWp
Với hệ thống này, diện tích mái cần chuẩn bị khoảng 1.250–1.500 m². Trong thực tế, đơn vị tư vấn sẽ kết hợp thêm các yếu tố như kết cấu mái, thời gian vận hành thiết bị, biểu đồ phụ tải và mức bức xạ khu vực để đưa ra phương án thiết kế pin năng lượng mặt trời tối ưu nhất.
Các sơ đồ thiết kế pin năng lượng mặt trời phổ biến hiện nay

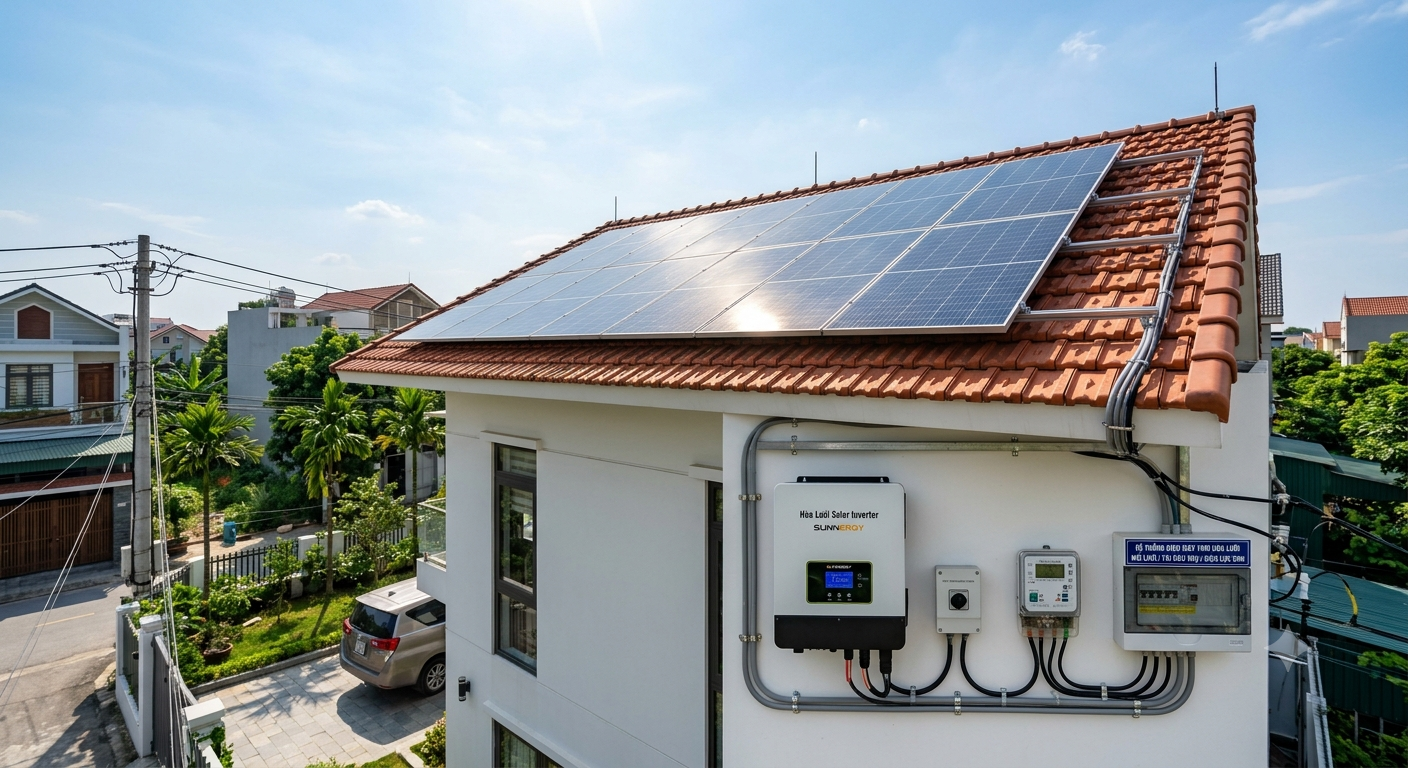

Hệ thống điện mặt trời hòa lưới (On-grid)
Đây là mô hình thiết kế pin năng lượng mặt trời phổ biến nhất hiện nay. Điện năng tạo ra từ các tấm pin được inverter chuyển đổi thành dòng điện xoay chiều để cấp trực tiếp cho phụ tải. Phần điện dư sẽ được đẩy lên lưới điện quốc gia, trong khi điện thiếu sẽ lấy từ lưới để bù đắp.
Ưu điểm:
- Chi phí đầu tư thấp nhất trong các hệ thống.
- Hiệu suất vận hành cao.
- Giảm đáng kể hóa đơn tiền điện.
Nhược điểm:
- Không hoạt động khi mất điện lưới.
- Không lưu trữ được điện dư.
Chi phí đầu tư: Trung bình từ 12–18 triệu đồng/kWp.
Ứng dụng: Nhà ở đô thị, văn phòng, nhà xưởng có nguồn điện lưới ổn định.

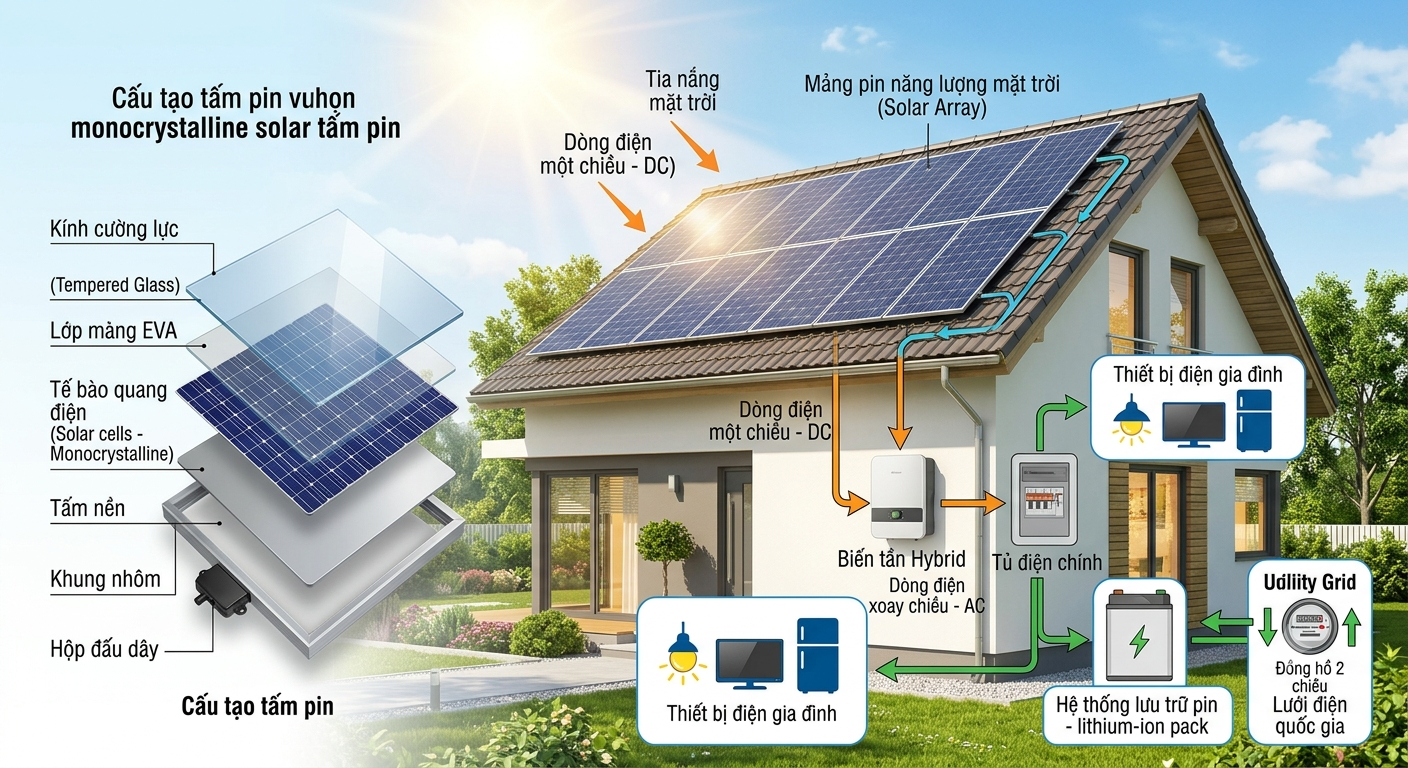

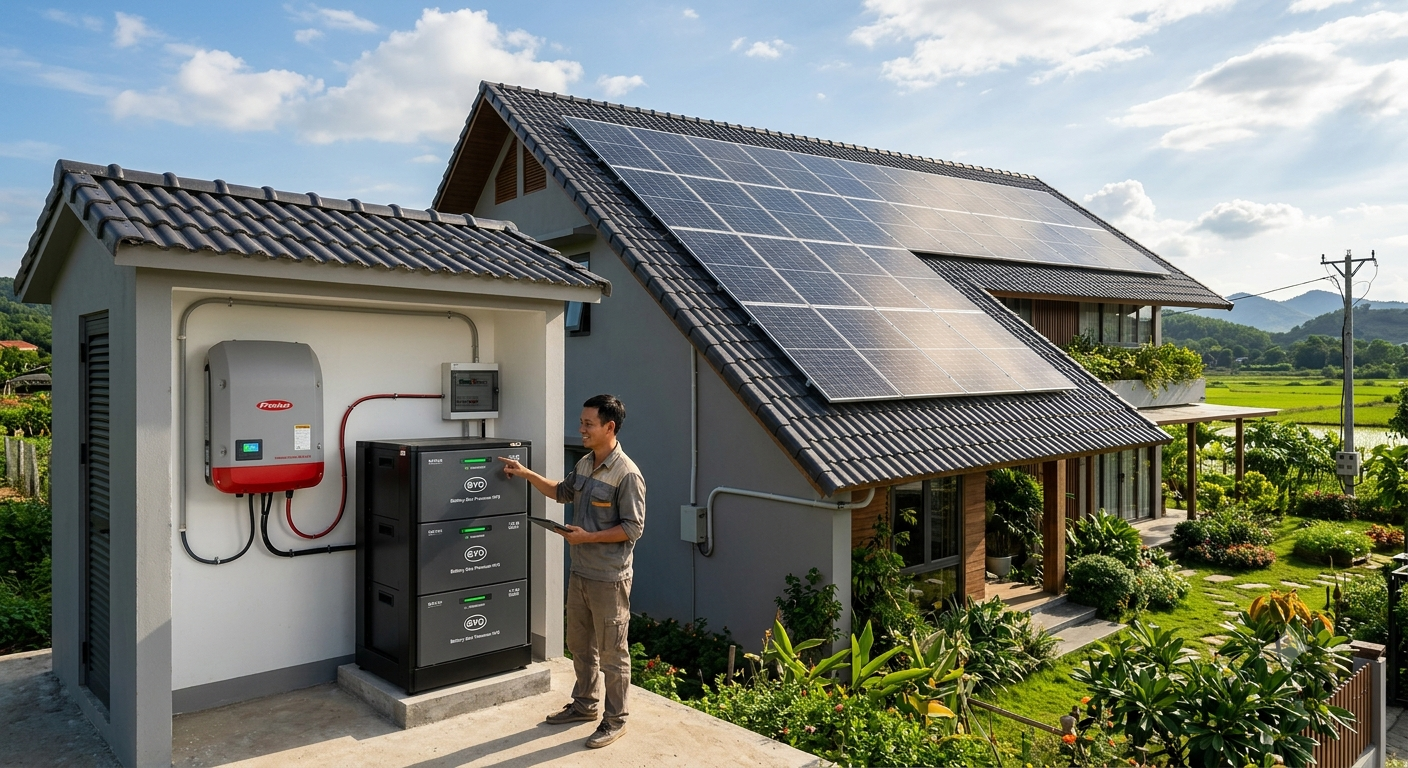

Hệ thống điện mặt trời có lưu trữ (Hybrid)
Hệ thống Hybrid kết hợp giữa điện mặt trời, điện lưới và bộ pin lưu trữ. Ban ngày điện từ pin mặt trời ưu tiên cấp cho tải và sạc pin. Khi thiếu điện hoặc vào ban đêm, năng lượng lưu trữ sẽ được sử dụng trước khi lấy điện từ lưới.
Ưu điểm:
- Duy trì nguồn điện khi mất điện lưới.
- Tăng khả năng tự chủ năng lượng.
- Tối ưu lượng điện mặt trời tạo ra.
Nhược điểm:
- Chi phí đầu tư cao.
- Yêu cầu quản lý và bảo trì pin lưu trữ định kỳ.
Chi phí đầu tư: Khoảng 25–45 triệu đồng/kWp tùy dung lượng lưu trữ.
Ứng dụng: Biệt thự, khách sạn, cơ sở sản xuất cần nguồn điện ổn định liên tục.

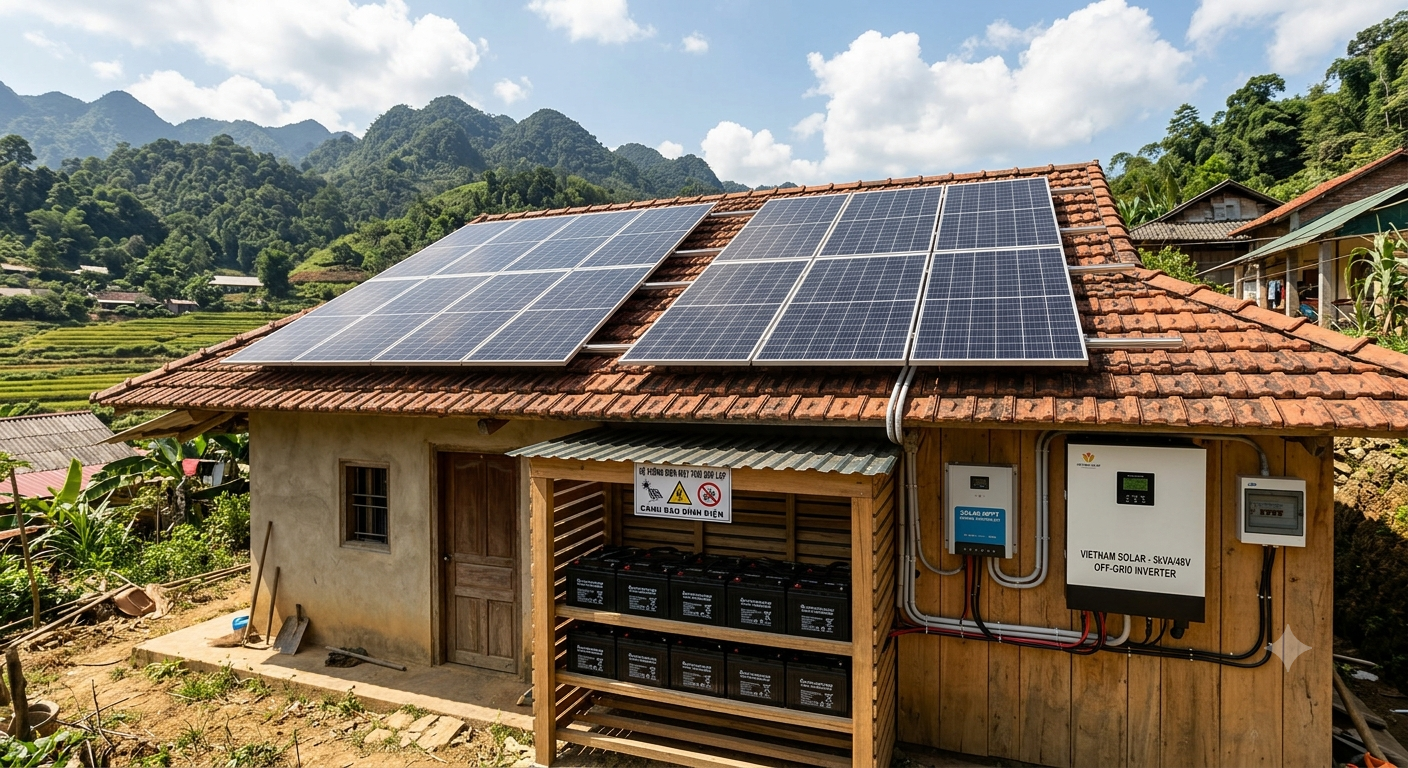

Hệ thống điện mặt trời độc lập (Off-grid)
Mô hình này vận hành hoàn toàn tách biệt khỏi lưới điện quốc gia. Điện năng từ các tấm pin được lưu trữ trong hệ thống ắc quy hoặc pin lithium để sử dụng khi cần thiết.
Ưu điểm:
- Chủ động hoàn toàn về nguồn điện.
- Phù hợp với khu vực chưa có điện lưới.
Nhược điểm:
- Chi phí đầu tư và lưu trữ lớn.
- Cần tính toán dung lượng pin chính xác để tránh thiếu điện.
Chi phí đầu tư: Từ 30–60 triệu đồng/kWp hoặc cao hơn tùy nhu cầu sử dụng.
Ứng dụng: Trang trại, khu vực miền núi, hải đảo, công trình vùng sâu vùng xa.

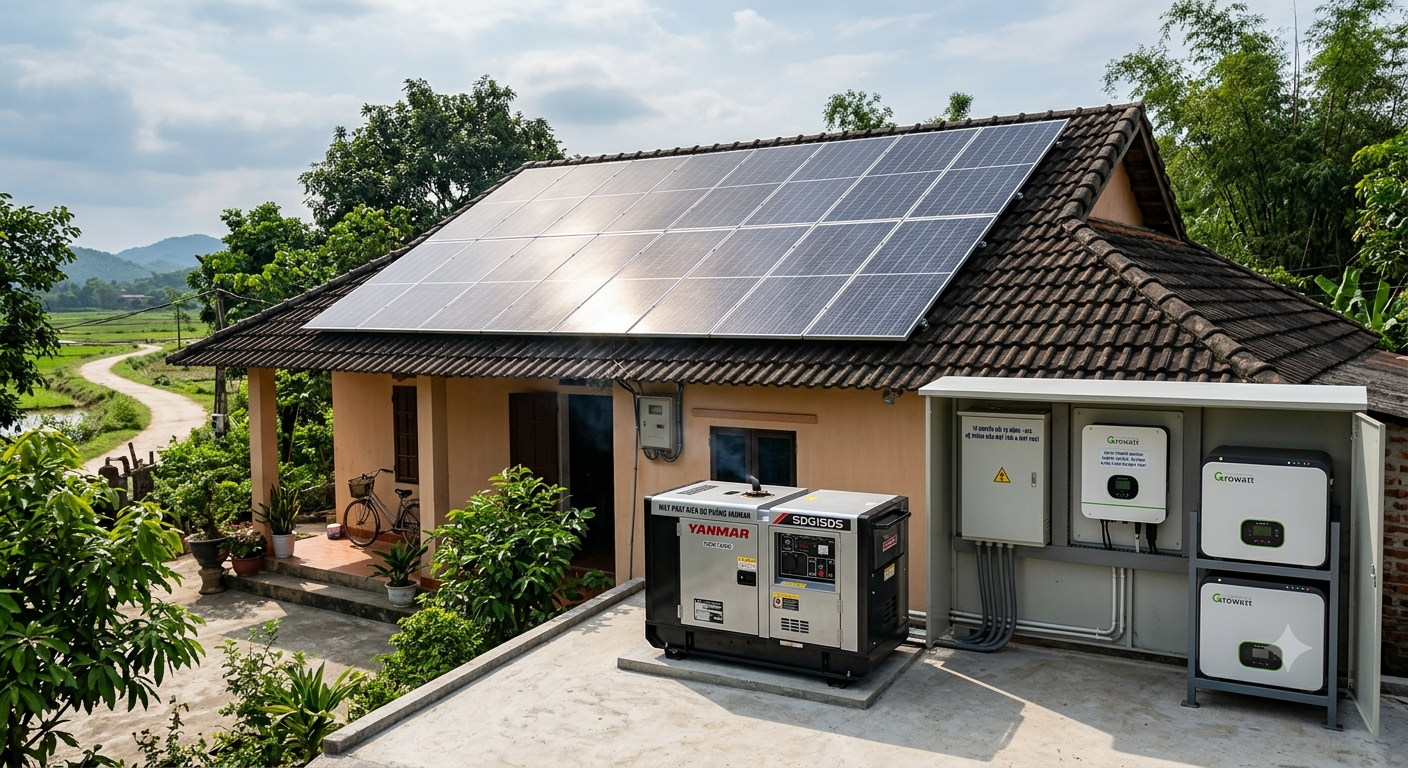

Hệ thống điện mặt trời kết hợp máy phát dự phòng
Đây là giải pháp tích hợp điện mặt trời với máy phát diesel hoặc máy phát khí. Khi sản lượng điện mặt trời không đáp ứng đủ nhu cầu và pin lưu trữ cạn kiệt, máy phát sẽ tự động khởi động để cấp điện.
Ưu điểm:
- Độ tin cậy nguồn điện rất cao.
- Đảm bảo vận hành liên tục cho tải quan trọng.
- Giảm thời gian gián đoạn sản xuất.
Nhược điểm:
- Chi phí vận hành phát sinh do nhiên liệu.
- Cần bảo dưỡng định kỳ máy phát.
Chi phí đầu tư: Cao hơn 15–30% so với hệ thống Off-grid thông thường.
Ứng dụng: Nhà máy, trung tâm dữ liệu, trạm viễn thông, bệnh viện và các công trình yêu cầu nguồn điện liên tục 24/7.
Việc lựa chọn sơ đồ thiết kế pin năng lượng mặt trời cần dựa trên nhu cầu sử dụng điện, mức độ phụ thuộc vào lưới điện và khả năng đầu tư. Đánh giá đúng điều kiện thực tế ngay từ giai đoạn thiết kế sẽ giúp hệ thống đạt hiệu suất cao, tối ưu chi phí và đảm bảo hiệu quả vận hành lâu dài.
Những sai lầm phổ biến khi thiết kế pin năng lượng mặt trời
Một hệ thống điện mặt trời chỉ phát huy tối đa hiệu suất khi được tính toán chính xác ngay từ giai đoạn thiết kế. Trên thực tế, nhiều công trình vẫn gặp tình trạng sản lượng điện thấp, chi phí đầu tư cao hoặc phát sinh rủi ro vận hành do những sai sót cơ bản trong quá trình thiết kế pin năng lượng mặt trời. Dưới đây là những lỗi phổ biến cần tránh.
Lựa chọn công suất hệ thống vượt quá nhu cầu thực tế
Nhiều chủ đầu tư cho rằng lắp đặt công suất càng lớn thì hiệu quả kinh tế càng cao. Tuy nhiên, điều này không phải lúc nào cũng đúng.
Việc thiết kế hệ thống dư thừa công suất có thể dẫn đến:
- Tăng chi phí đầu tư ban đầu không cần thiết.
- Thời gian hoàn vốn kéo dài.
- Lượng điện dư thừa không được khai thác hiệu quả.
- Lãng phí diện tích mái lắp đặt.
Giải pháp tối ưu là phân tích dữ liệu tiêu thụ điện thực tế trong ít nhất 12 tháng để xác định công suất phù hợp.
Chọn inverter không tương thích với hệ thống
Inverter đóng vai trò chuyển đổi điện năng từ DC sang AC và ảnh hưởng trực tiếp đến hiệu quả vận hành.
Những sai lầm thường gặp gồm:
- Công suất inverter quá nhỏ hoặc quá lớn.
- Không phù hợp với điện áp chuỗi pin.
- Hiệu suất chuyển đổi thấp.
- Thiếu các tính năng giám sát và bảo vệ.
Một thiết kế tối ưu cần bảo đảm sự tương thích giữa inverter, tấm pin và nhu cầu sử dụng điện của công trình.

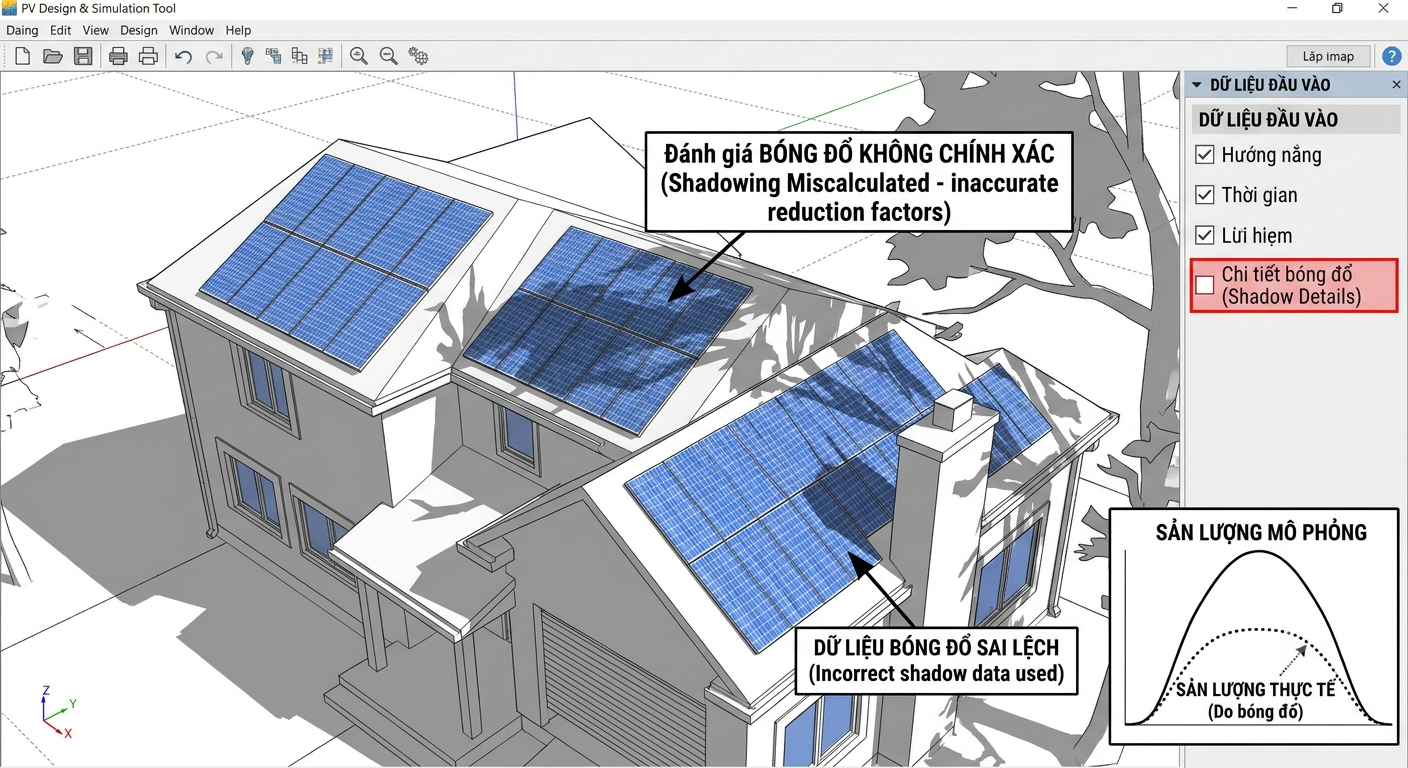

Đánh giá chưa chính xác tác động của bóng đổ
Bóng đổ từ cây xanh, bồn nước, cột thu phát sóng hoặc các công trình lân cận là nguyên nhân phổ biến làm giảm hiệu suất hệ thống.
Nếu không khảo sát kỹ:
- Một số tấm pin bị che khuất vào các khung giờ nhất định.
- Hiệu suất toàn chuỗi pin suy giảm.
- Sản lượng điện thực tế thấp hơn nhiều so với dự kiến.
Trong quá trình thiết kế cần sử dụng phần mềm mô phỏng và khảo sát hiện trạng để xác định các vùng có nguy cơ bị che bóng.
Bố trí dây dẫn không đáp ứng tiêu chuẩn kỹ thuật
Hệ thống dây dẫn là thành phần thường bị xem nhẹ trong quá trình thiết kế.
Việc lựa chọn tiết diện dây không phù hợp có thể gây:
- Tổn thất điện năng trên đường truyền.
- Hiện tượng quá nhiệt.
- Nguy cơ chập cháy.
- Giảm tuổi thọ thiết bị.
Do đó, dây dẫn cần được tính toán dựa trên cường độ dòng điện, chiều dài tuyến cáp và điều kiện môi trường thực tế.
Bỏ qua khả năng chịu lực của mái công trình
Mỗi hệ thống pin mặt trời đều tạo thêm tải trọng đáng kể lên mái nhà.
Nếu không đánh giá kết cấu trước khi lắp đặt có thể dẫn đến:
- Võng mái hoặc nứt kết cấu.
- Giảm độ bền công trình.
- Gia tăng rủi ro khi gặp mưa bão hoặc gió lớn.
Khảo sát khả năng chịu tải của mái là bước bắt buộc trong quy trình thiết kế pin năng lượng mặt trời chuyên nghiệp.
Không tính đến nhu cầu mở rộng trong tương lai
Nhiều hệ thống được thiết kế chỉ đáp ứng nhu cầu hiện tại mà không dự phòng khả năng phát triển.
Hệ quả thường gặp:
- Khó nâng cấp công suất sau này.
- Phải thay thế inverter hoặc tủ điện.
- Gia tăng chi phí cải tạo hệ thống.
Một thiết kế hiệu quả cần dự trù không gian lắp đặt, công suất thiết bị và hạ tầng kỹ thuật để thuận lợi mở rộng khi nhu cầu sử dụng điện tăng lên.
Một hệ thống chỉ phát huy hết tiềm năng khi thiết kế pin năng lượng mặt trời được tính toán chính xác ngay từ đầu, từ vị trí lắp đặt, công suất đến khả năng lưu trữ và quản lý năng lượng. Nếu bạn đang tìm kiếm giải pháp tiết kiệm điện bền vững, tối ưu chi phí vận hành và nâng cao hiệu quả đầu tư, hãy liên hệ MasterSolar để được tư vấn giải pháp năng lượng mặt trời và pin lưu trữ phù hợp. Hotline: 0926 02 8886.
