Nhu cầu lắp đặt điện mặt trời mái nhà ngày càng gia tăng. Thế nhưng, các nguy cơ như rò điện, sốc điện, hỏng hệ thống do sét lại thường bị bỏ qua trong thiết kế. Bài viết này sẽ tập trung làm rõ tiếp địa pin mặt trời quy trình thi công đúng chuẩn và những sai lầm bạn cần tránh.
Tiếp địa pin mặt trời là gì?
Tiếp địa pin mặt trời là giải pháp kỹ thuật nối toàn bộ phần kim loại của hệ thống (khung giàn, tấm pin, vỏ inverter) xuống đất thông qua dây dẫn và cọc tiếp địa đạt chuẩn. Mục tiêu là tạo một điểm tham chiếu điện thế bằng 0, giúp dòng rò hoặc xung sét được triệt tiêu an toàn. Nhờ đó, hệ thống giảm nguy cơ điện giật, hạn chế hư hỏng thiết bị, đồng thời ổn định vận hành và giảm nhiễu điện từ, đặc biệt trong điều kiện thời tiết cực đoan.
Vì sao hệ thống điện mặt trời bắt buộc phải tiếp địa?
Trong mọi công trình điện mặt trời, tiếp địa pin mặt trời không phải hạng mục “khuyến nghị” mà là yêu cầu kỹ thuật bắt buộc. Hệ thống này tạo đường dẫn an toàn cho dòng điện rò hoặc xung sét, giúp triệt tiêu nguy cơ tích tụ điện áp nguy hiểm trên thiết bị và khung giàn, đảm bảo tính liên tục của nguyên lý hoạt động tấm pin năng lượng mặt trời. Thiếu tiếp địa, toàn bộ hệ thống có thể trở thành nguồn rủi ro tiềm ẩn, đặc biệt trong điều kiện thời tiết cực đoan.
- Bảo vệ an toàn con người: Dẫn dòng rò xuống đất, ngăn nguy cơ điện giật khi chạm vào khung pin, vỏ inverter hoặc tủ điện.
- Gia tăng tuổi thọ thiết bị: Hạn chế hư hỏng cho inverter, tấm pin và hệ thống điện do quá áp, sét lan truyền hoặc rò điện.
- Giảm thiểu nguy cơ cháy nổ: Ổn định điện áp toàn hệ thống, ngăn phát sinh tia lửa điện – nguyên nhân phổ biến gây cháy trong hệ PV.

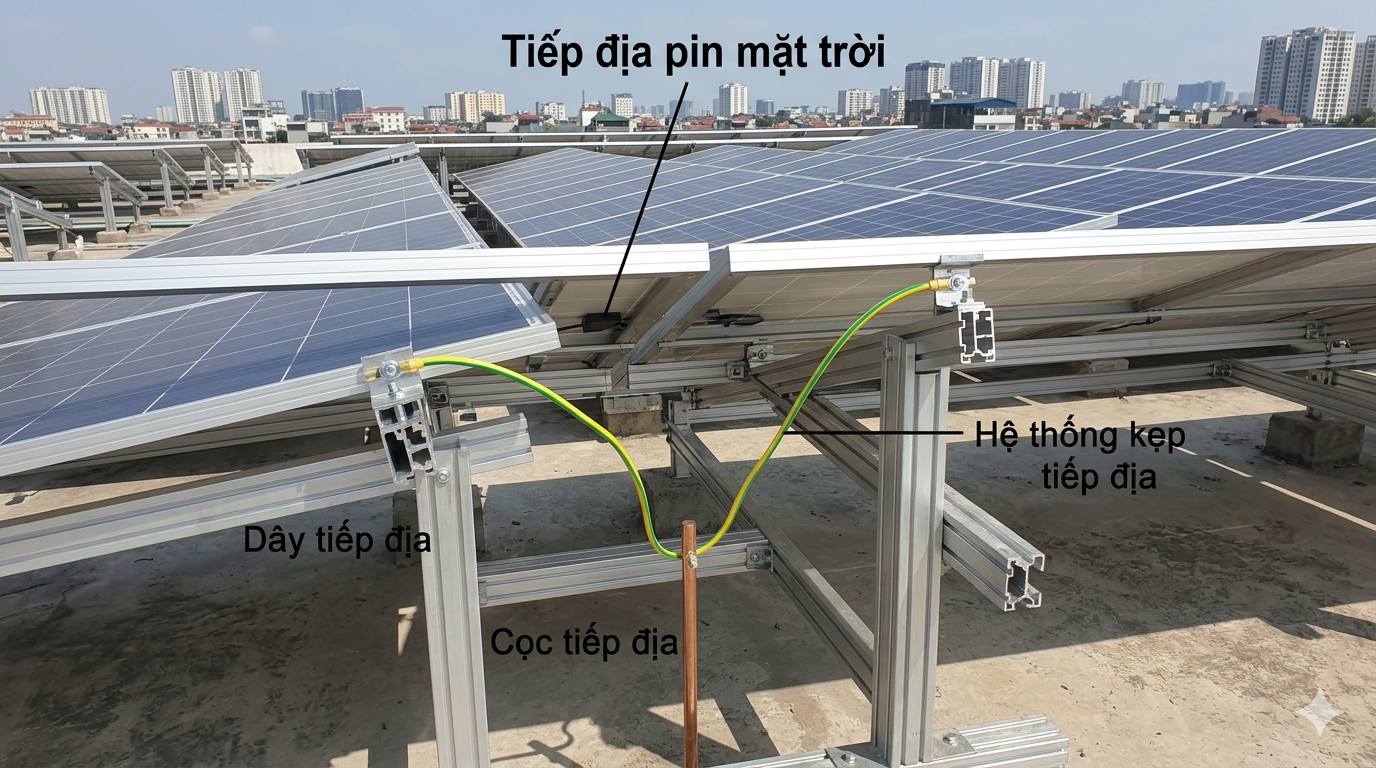

Cấu tạo hệ thống tiếp địa pin mặt trời
Một hệ thống tiếp địa pin mặt trời đạt chuẩn không chỉ giúp triệt tiêu dòng rò và xung sét lan truyền mà còn bảo vệ toàn bộ thiết bị khỏi hư hỏng ngầm. Cấu tạo hệ thống gồm nhiều phần tử liên kết chặt chẽ, mỗi thành phần giữ một vai trò riêng nhưng phải đồng bộ về vật liệu, tiêu chuẩn thi công, đáp ứng quy định về lắp pin năng lượng mặt trời để đảm bảo điện trở đất thấp, ổn định lâu dài.
- Cọc tiếp địa: Thường sử dụng đồng nguyên chất, thép mạ đồng hoặc thép mạ kẽm. Đây là phần tiếp xúc trực tiếp với đất, quyết định khả năng tản dòng. Độ dài, đường kính và số lượng cọc cần tính toán theo điện trở suất đất và quy mô hệ thống.
- Dây dẫn tiếp địa: Dẫn dòng từ khung pin, inverter xuống hệ thống tiếp địa. Vật liệu phổ biến là cáp đồng trần hoặc bọc PVC, tiết diện phải đủ lớn để chịu dòng sự cố và hạn chế sụt áp.
- Hóa chất giảm điện trở đất: Được sử dụng trong khu vực đất khô, đá hoặc điện trở suất cao. Giúp cải thiện độ dẫn điện, giữ ẩm lâu dài và ổn định hiệu suất tiếp địa.
- Mối nối, kẹp, thanh cái (busbar): Đảm bảo liên kết chắc chắn giữa các thành phần. Yêu cầu tiếp xúc tốt, chống oxy hóa và chịu được điều kiện môi trường ngoài trời.
Hướng dẫn thi công tiếp địa pin mặt trời đúng kỹ thuật
Bước 1: Đánh giá điều kiện nền đất
Tiến hành khảo sát điện trở suất đất, độ ẩm, thành phần địa chất (đất cát, đất sét, đá…). Đây là cơ sở để lựa chọn vật liệu và phương án tiếp địa phù hợp. Khu vực có điện trở suất cao cần bổ sung hóa chất giảm điện trở hoặc tăng số lượng cọc.
Bước 2: Lắp đặt cọc tiếp địa
Đóng cọc đồng hoặc thép mạ đồng xuống đất theo độ sâu tiêu chuẩn (thường 2–3m hoặc hơn tùy địa chất). Khoảng cách giữa các cọc cần đảm bảo tối ưu khả năng tản dòng. Cọc phải được đóng thẳng đứng, tiếp xúc tốt với đất tự nhiên để đạt hiệu quả dẫn điện cao.

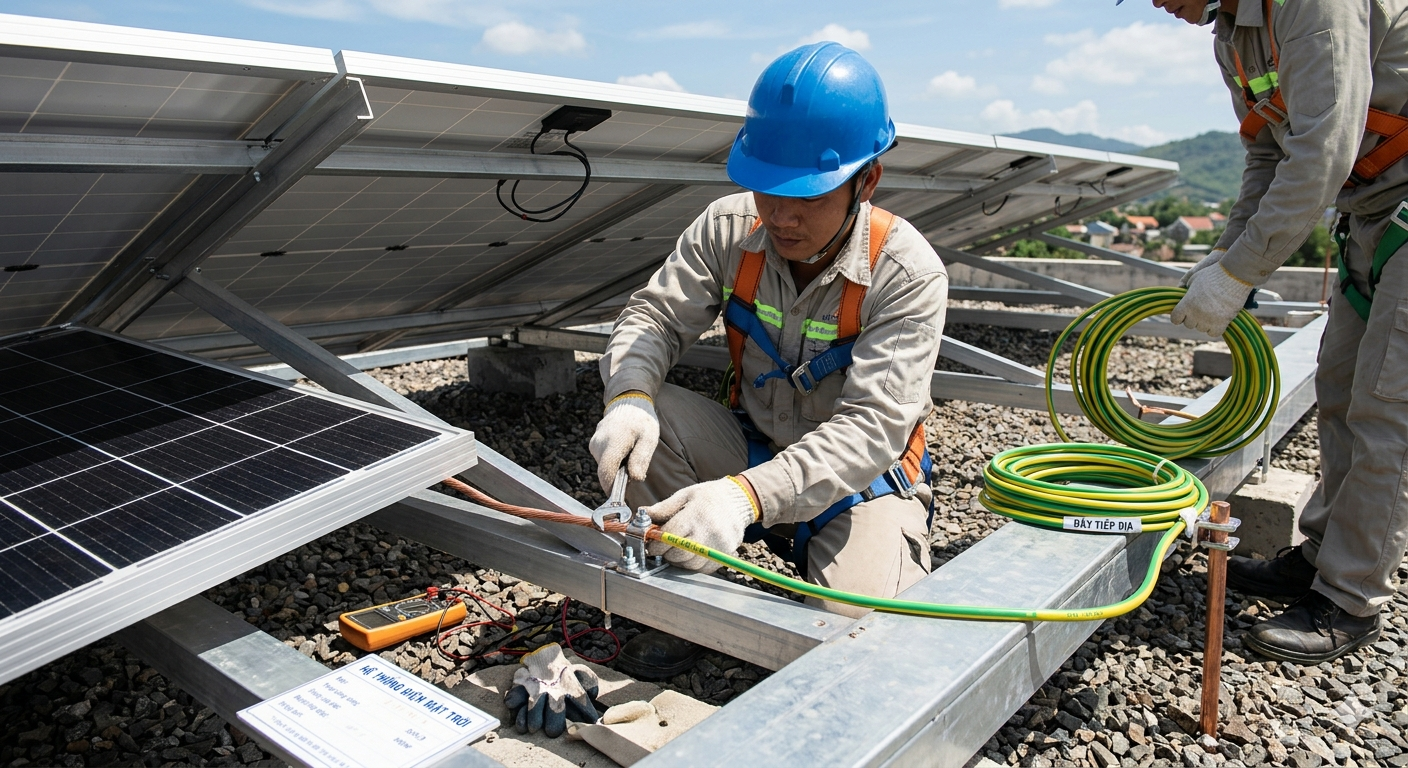

Bước 3: Kết nối hệ thống tiếp địa
Liên kết các cọc bằng dây đồng trần hoặc băng đồng, tạo thành mạng lưới tiếp địa đồng nhất. Toàn bộ khung pin, inverter và thiết bị kim loại phải được nối với hệ thống này nhằm đảm bảo dòng rò hoặc sét lan truyền được dẫn xuống đất an toàn.
Bước 4: Đo kiểm điện trở nối đất
Sử dụng thiết bị chuyên dụng để đo điện trở tiếp địa. Giá trị khuyến nghị thường ≤ 4 Ohm đối với hệ thống dân dụng. Nếu chưa đạt, cần xử lý bổ sung như tăng cọc hoặc cải tạo đất.
Bước 5: Nghiệm thu và hoàn thiện
Kiểm tra toàn bộ mối nối, độ chắc chắn và khả năng dẫn điện. Lập biên bản nghiệm thu, đảm bảo hệ thống tiếp địa pin mặt trời vận hành ổn định, an toàn lâu dài.
Những sai lầm phổ biến khi làm tiếp địa pin mặt trời
Trong thực tế, nhiều hệ thống điện mặt trời vẫn tiềm ẩn rủi ro dù đã lắp đặt đúng thiết bị, nguyên nhân chủ yếu đến từ việc thi công tiếp địa chưa đạt chuẩn. Những sai lầm dưới đây không chỉ làm giảm hiệu quả bảo vệ mà còn có thể gây hỏng inverter, chập cháy hoặc nguy hiểm cho người sử dụng. Việc nhận diện sớm sẽ giúp tối ưu độ an toàn và tuổi thọ hệ thống.
- Điện trở đất vượt ngưỡng cho phép: Khi điện trở đất cao, dòng sự cố không thể thoát nhanh xuống đất, làm tăng nguy cơ giật điện và hư hại thiết bị.
- Không liên kết khung pin vào hệ tiếp địa: Khung kim loại nếu không được nối đất sẽ trở thành điểm tích điện nguy hiểm khi có rò rỉ hoặc sét cảm ứng.
- Sử dụng vật tư lắp pin năng lượng mặt trời không đạt chuẩn: Cọc tiếp địa, dây dẫn hoặc mối hàn kém chất lượng dễ bị ăn mòn, đứt gãy, làm suy giảm hiệu quả dẫn điện theo thời gian.
- Bỏ qua hệ thống chống sét lan truyền: Chỉ tiếp địa là chưa đủ, thiếu thiết bị chống sét lan truyền khiến inverter và thiết bị điện tử dễ bị phá hủy khi có xung sét.
Có cần chống sét riêng khi đã có tiếp địa không?
Nhiều người cho rằng chỉ cần tiếp địa pin mặt trời là đã đủ an toàn, nhưng thực tế đây là hai hệ thống hoàn toàn khác nhau về chức năng. Tiếp địa có nhiệm vụ dẫn dòng rò, cân bằng điện thế và bảo vệ thiết bị khi có sự cố điện. Trong khi đó, chống sét lại tập trung vào việc thu và phân tán dòng sét đánh trực tiếp hoặc gián tiếp xuống đất.
Vì vậy, tiếp địa không thể thay thế chống sét. Với các công trình lắp điện mặt trời trên mái cao, khu vực trống trải hoặc có mật độ sét cao, việc bổ sung kim thu sét là cần thiết để giảm rủi ro đánh thẳng vào hệ thống. Ngược lại, ở khu vực đô thị dày đặc công trình, nguy cơ sét trực tiếp thấp hơn nhưng vẫn cần chú trọng chống sét lan truyền qua đường dây.
Giải pháp tối ưu là kết hợp đồng bộ giữa tiếp địa pin mặt trời và thiết bị chống sét lan truyền (SPD). Hệ tiếp địa tốt sẽ giúp SPD hoạt động hiệu quả, nhanh chóng xả xung sét xuống đất, bảo vệ inverter và toàn bộ hệ thống điện.
Chi phí làm tiếp địa pin mặt trời bao nhiêu?
Chi phí cho tiếp địa pin mặt trời không cố định mà biến động theo quy mô công trình và điều kiện thi công thực tế. Một hệ thống đạt chuẩn cần đảm bảo điện trở đất thấp, dẫn điện ổn định và chống ăn mòn lâu dài, vì vậy, việc “tiết kiệm quá mức” ở hạng mục này có thể làm tăng rủi ro về an toàn và tuổi thọ thiết bị. Dưới đây là cách ước tính chi phí theo từng yếu tố chính:
- Theo quy mô công trình
- Hộ gia đình: thường dao động từ vài triệu đồng, cấu hình đơn giản (1–3 cọc, dây dẫn cơ bản)
- Doanh nghiệp, nhà xưởng: chi phí cao hơn đáng kể do yêu cầu nhiều điểm tiếp địa, hệ thống liên kết phức tạp, kiểm soát điện trở nghiêm ngặt
- Theo điều kiện địa chất
- Đất ẩm, dẫn điện tốt: giảm số lượng cọc, tiết kiệm chi phí
- Đất khô, đá hoặc điện trở cao: cần tăng số cọc, dùng hóa chất giảm điện trở → chi phí tăng
- Theo vật tư và cấu hình hệ thống
- Loại cọc (mạ đồng, thép mạ kẽm, đồng nguyên chất)
- Tiết diện dây dẫn và phụ kiện liên kết
- Yêu cầu tiêu chuẩn kỹ thuật (TCVN hoặc quốc tế)
Cách kiểm tra và bảo trì hệ tiếp địa
Kiểm tra điện trở nối đất định kỳ
Điện trở nối đất là chỉ số cốt lõi phản ánh khả năng tiêu tán dòng sự cố của hệ tiếp địa pin mặt trời. Giá trị này cần được đo bằng thiết bị chuyên dụng (earth tester) theo phương pháp 3 cực hoặc kẹp dòng, tùy điều kiện thi công. Với hệ điện mặt trời dân dụng, điện trở nên duy trì ở mức ≤ 4 Ohm; các công trình yêu cầu cao có thể cần ≤ 1–2 Ohm. Việc đo định kỳ giúp phát hiện sớm tình trạng suy giảm do ăn mòn cọc tiếp địa, đứt dây, hoặc thay đổi độ ẩm – điện trở suất đất.
Nhận biết sớm các dấu hiệu bất thường
Hệ tiếp địa xuống cấp thường không biểu hiện rõ ràng ngay từ đầu. Một số dấu hiệu cần lưu ý gồm: inverter báo lỗi rò điện hoặc quá áp bất thường, thiết bị hay bị nhiễu, cảm giác tê nhẹ khi chạm vào khung kim loại, hoặc hệ chống sét hoạt động kém hiệu quả. Ngoài ra, kiểm tra trực quan có thể phát hiện mối nối bị oxy hóa, lỏng lẻo, dây dẫn bị đứt gãy hoặc lớp bảo vệ bị hư hại. Những biểu hiện này cho thấy khả năng thoát dòng không còn đảm bảo an toàn.
Chu kỳ kiểm tra và bảo trì khuyến nghị
Để hệ tiếp địa pin mặt trời vận hành ổn định, nên kiểm tra tối thiểu 6-12 tháng/lần. Với khu vực có độ ẩm cao, đất nhiễm mặn hoặc công trình gần biển, tần suất nên rút ngắn còn 3-6 tháng/lần do nguy cơ ăn mòn nhanh. Sau các sự kiện như sét đánh, mưa lớn kéo dài hoặc nâng cấp hệ thống, cần kiểm tra lại toàn bộ. Việc kết hợp đo đạc định kỳ và kiểm tra trực quan sẽ giúp duy trì hiệu suất tiếp địa ổn định, hạn chế rủi ro điện giật và bảo vệ thiết bị lâu dài.
FAQ – Câu hỏi thường gặp
Tiếp địa pin mặt trời có bắt buộc không?
Có. Tiếp địa pin mặt trời là yêu cầu gần như bắt buộc trong mọi hệ thống điện mặt trời, từ hộ gia đình đến công trình công nghiệp. Mục đích không chỉ để chống giật mà còn giảm rủi ro do sét lan truyền và bảo vệ inverter, tấm pin khỏi quá áp. Theo các tiêu chuẩn kỹ thuật điện (IEC, TCVN), hệ thống phải có nối đất cho khung giàn, thiết bị điện và hệ chống sét. Việc bỏ qua tiếp địa có thể khiến hệ thống không đạt điều kiện nghiệm thu và tiềm ẩn rủi ro vận hành lâu dài.
Bao nhiêu Ohm là đạt chuẩn?
Giá trị điện trở tiếp địa phụ thuộc vào quy mô và tiêu chuẩn áp dụng, nhưng với hệ dân dụng, mức ≤ 10 Ohm thường được chấp nhận. Với công trình yêu cầu cao (có chống sét trực tiếp hoặc hệ thống lớn), nên đạt ≤ 4 Ohm hoặc thấp hơn. Quan trọng hơn con số là sự ổn định theo thời gian: đất khô, đá hoặc mùa nắng có thể làm tăng điện trở, vì vậy cần đo kiểm định kỳ và cải thiện bằng cọc bổ sung, hóa chất giảm điện trở hoặc tăng chiều dài/độ sâu cọc.
Có thể tận dụng tiếp địa sẵn của nhà không?
Có thể, nhưng không phải lúc nào cũng phù hợp. Hệ tiếp địa sẵn của nhà (cho thiết bị điện sinh hoạt) đôi khi không đáp ứng yêu cầu về điện trở hoặc không được thiết kế để chịu xung sét. Khi tận dụng, cần kiểm tra lại điện trở, sơ đồ nối đất và khả năng liên kết đẳng thế. Trường hợp không đạt, nên tách riêng hệ tiếp địa cho điện mặt trời hoặc nâng cấp hệ hiện có để đảm bảo an toàn và tương thích.
Không tiếp địa có nguy hiểm không?
Rất nguy hiểm. Thiếu tiếp địa pin mặt trời có thể dẫn đến điện rò trên khung giàn, gây giật khi chạm vào; tăng nguy cơ hỏng inverter do quá áp; và đặc biệt dễ bị ảnh hưởng bởi sét lan truyền. Ngoài thiệt hại thiết bị, rủi ro lớn nhất là mất an toàn cho người sử dụng. Về lâu dài, hệ thống không tiếp địa cũng suy giảm độ bền và khó kiểm soát sự cố, làm tăng chi phí sửa chữa và gián đoạn vận hành.
